小米电视音响拆机评测 产品值得买吗先看看内部做工

海美迪视听机器人拥有usb3.0、spdif音频输入、hdmi2.0、电源接口以及有线网络接口小米电视 音响评测，不管是连接电视还是直读u盘都没有问题，插上网线又能免去无线网带来的网络不稳定，spdif音频输出接口可以连接功放，毕竟视听机器人搭载了哈曼定制内置音响，还可以直接作为一台高品质蓝牙音响使用。值得一提的是，mini jambox 所支持的两种播放方式——蓝牙无线连接和 3.5mm 音频线有线连接当中，有线连接是优先的，也就是说，即便蓝牙连接正在播放音乐，只要把 3.5mm 音频线插到 mini jambox 的音频孔里面，那么音响就将马上停止播放蓝牙音源。 蓝牙及 nfc连接：parrot zik 3兼容市面上所有品牌手机，且支持播放各种音乐源（蓝牙音频、或通过三头迷你av线连接音频和视频系统，如飞机客舱里的耳机插口输出的音频）。

一、小米电视音响开箱

小米电视音响外包装，采用瓦楞纸箱，中间有一个提手。

侧面是一个比较日系风格的标签，上面一行紫色底色的是产品名称“小米电视音响”。

包装背面，一个产品的轮廓图。

包装内有泡沫塑料保护。

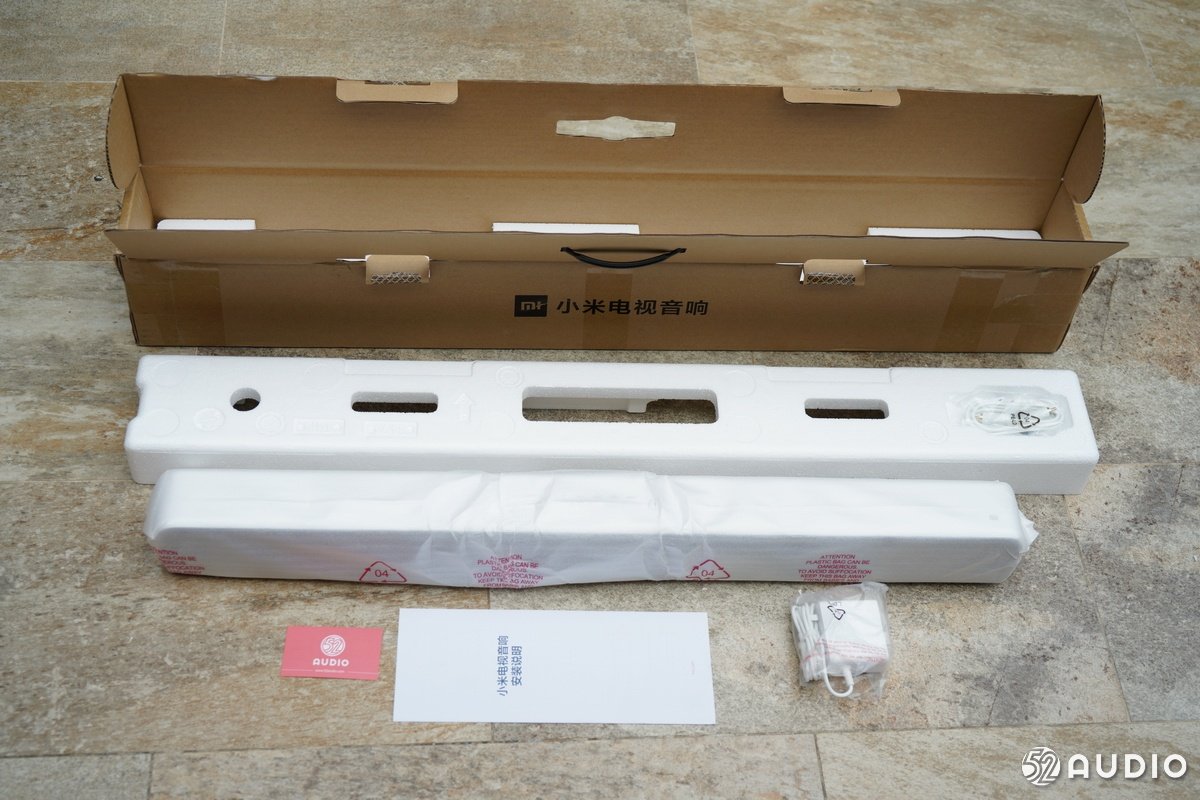

产品包装内有一份使用指南、电源适配器和小米电视音响产品本体。

小米电视音响为长条状设计，电源适配器体积较大，可以看出这个音响的功率不小。

小米电视音响正面是灰色的防尘网。

按键主要分布在产品顶部，从左到右是音量“-”、以及上方带有指示灯的按键：蓝牙、Aux In媒体输入、Line in线路输入、SPDIF同轴、Optical光纤，然后最右边是音量“+”。

顶部右下角有“Mi标”。

产品背后有两个壁挂孔位，正中间的凹槽内有电源和端子插座。

从地面向上看，可以看到电源和端子插座。

接口方面，从左往右分别是：DC直流电源输入、光纤音频输入、SPDIF同轴音频输入、RCA（Line in）模拟音频输入和Aux in。

产品铭牌以及电源开关。

电源适配器，输出采用圆口设计。东莞市奥源电子科技制造，输出16V 2.5A DC。

二、小米电视音响拆解

拆开小米智能电视音箱正面的保护罩。

保护罩表面是一层网布，然后是由六边形网格组成的导音孔。

小米智能电视音箱拥有由两组1个球顶高音单元+1个全频扬声器+两个被动低音振膜组成的立体声方案。

音箱正面的中间有一个网盖小米电视 音响评测，起到内外气体流通和散热的作用。

拆开网盖，里面有两块PCB板。

接下来开始拆开背盖，背盖上由20颗螺丝固定，花了不小的功夫才完全拆开。

从左往右分别是，高音扬声器、全频扬声器和两个低频被动振膜。

被动振膜又叫无源辐射器，由喇叭的运动产生的内外气压差使被动振膜产生振动，能够增强低音效果。

阻抗6Ω 功率15W的全频扬声器。高音喇叭上串联了一个3.3μF的电容。

被动振膜，垫着一层隔音棉，可以隔音以及减少震动。

被动振膜正面。

这两个被动振膜合并成一个模块。

被动振膜背面。

上面这一块是小米智能电视音箱的主板，左边两个端子插座连接到两边的扬声器，右边的端子连接到背后的电源开关。

主板与下面一块PCB采用排线连接。

拆掉主板之后，下面一块PCB板的背面比较干净。

主板中间的一个端子连接到小米智能电视音箱机身背后的电源开关。

音箱的各种插座。

将主板与后壳分离，它们之间采用4颗螺丝进行固定。

主板正面特写。

主板背面特写。

据我爱音频网拆解，小米智能电视音箱采用 炬芯ATS2825主控芯片。ATS2825 是炬芯科技基于蓝牙音频领域研发的芯片，针对和无线蓝牙音频所设计。ATS2825 拥有大容量内置RAM，同时基于蓝牙低成本、低功耗的特点，可以在很大程度上满足不同蓝牙应用方案的需求。ATS2825支持后台蓝牙，在播放外置SD卡或U盘中高品质音乐时保持蓝牙稳定连接，内置DSP支持多种音效处理，支持蓝牙免提通话时双麦克风回波消除和降噪。ATS2825集成了蓝牙V2.1/V3.0/V4.0/V4.1/V4.2 控制器，并支持双模（BR/EDR + AMP + Low Energy Controllers）。可以兼容以往版本，包括V2.1+ EDR和V3.0 + HS。

炬芯ATS2825主控芯片详细资料。

2.全数字音频功放：它的输入信号是来自数字音源的数字化的音频信号,在整个功率放大过程没有进行任何用于家庭影院，其主要由信号源选择器、信号处理前置放大器和后级功率放大器组成，可以切换信号源，对信号处理，最后通过功率放大器驱动多个音箱，一般具有前置、中置、环绕等4至7个声道功率的输出，带有杜比定向逻辑环绕或ac-3、dsp数码声场处理、调频/调幅数字调谐收音功能，并且还应具有多种音视频输入输出接口，如同轴、光纤、hdmi接口等。支持数字同轴和模拟音频输入，功率输出达到70w*26欧姆，比m200k2自带的功放大近1倍的功率，由于自带变压器功率不足，要完全达到改装板的满功率输出比较难。

TI德州仪器 TAS5731M 详细资料。

XMC武汉新芯 QH32B 32Mbit 串行存储器。

Cirrus Logic CS8842 异步采样率转换器，支持24bit/192kHz。

Cirrus Logic CS8842 详细资料。

willsemi WPM9435 低压MOS管。

willsemi WPM9435详细资料。

TI德州仪器 TPS54202H 同步整流降压器，固定500KHz频率，输出电流2A。右侧是韦尔 WL2801 3.3V 低噪声，高抑制比，高速CMOS稳压器。

TI tps54202H详细资料。

韦尔 WL2801 详细资料。

主板一览，左侧为蓝牙电路，右侧是数字功放输出。

拆解全家福。

三、我爱音频网拆解总结：

1、小米智能电视音箱拥有8个发声单元，其中两个高音单元，两个全频单元和四个被动单元以及使用了TI德州仪器 TAS5731M数字功放，能带来不错的音效；

2、拥有各式接口，适合新旧的电视以及其他媒体设备使用；

3、采用炬芯ATS2825主控芯片，支持蓝牙V4.2，让这款音响同时也能作为蓝牙音箱使用。
