什么是电气互锁？自锁？以及常见自锁电路

一

电气互锁

主要是为保证电器安全运行而设置的，主要由两电器件互相控制而形成。实现的手段主要有三个：电气互锁，机械互锁，电气机械联动互锁。

▲互锁

电气互锁：将这两个继电器的常闭触电接入另一个继电器的线圈控制回路里。这样，一个继电器得电动作，另一个继电器线圈上就不可能形成闭合回路，但可以用机械联杆实现这一动作。三是电气机械联动互锁。

如高压柜内的仃电，不断开开关，隔离开关就拉不开，上述都拉不开就合不上接地刀闸，拉不接地开刀闸，就打不开高压柜门，就不能进行开关的检查等到工作。

二

自锁电气控制电路

触器的特点——接触器一般有6个接线柱，其中3个是常开触点，2个是常闭触点，1个是线圈。当线圈通电时，所有常开触点闭合，所有常闭触点断开。

▲自锁

该图中，左侧为主回路，右侧为二次回路（为了方便看清，我们把主回路和二次回路连接处省略了）。此时我们只看二次回路，SB2为常开按钮，下方KM为接触器线圈，上方KM为接触器常开触点。

若没有接触器的参与，即没有图中所有标有KM的地方，则SB2按下时回路通电，松开则断电（常开按钮特点，启动按钮都使用常开按钮）。因此我们接入了接触器线圈，并且把常开触点和SB2并联。由此就产生了按下SB2时线圈瞬间通电从而闭合常开触点，以保证松开SB2时回路依然有电的效果。

三

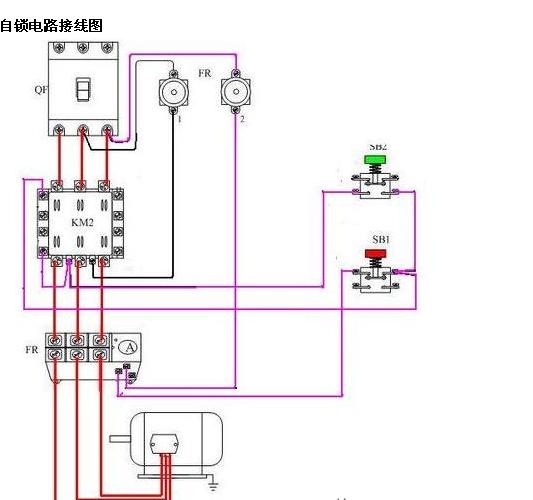

最常见电路—自锁电路

▲最常见电路—自锁电路

关键词：自锁电路工作原理

启动

电机启动时，合上电源开关QS，接通整个控制电路电源。

按下启动按钮SB2,其常开点闭合，接触器线圈KM得电可吸合什么叫自锁和互锁电路，并接在SB2两端的辅助常开同时闭合，

主回路中：主触头闭合使电动机接入三相交流电源启动旋转。

二次回路中：SB2按下后把电送到KM线圈，KM辅助触点接通后也为KM线圈供电什么叫自锁和互锁电路，这样就形成了两路供电。

松开SB2启动按钮时，虽然SB2一路已经断开，但KM线圈仍通过自身的辅助触点这一通路保持给线圈通电，从而确保电机继续运转。

停止

当正转接触器km1线圈通电动作后，km1的辅助常闭触点断开了km2线圈回路，若使km1得电吸合，必须先使km2断电释放，其辅助常闭触头复位，这就防止了km1、km2同时吸合造成相间短路，这一线路环节称为互锁环节。在选择s2的三个限流挡位时，若负载电流由于某种原因而增大，使电阻r1或r2、r3上产生的电压降达到0.3 v时，则v3导通，使vt受触发而导通，k吸合，其常闭触头断开，将ic的输入电压回路切断，vl2熄灭。 sq2常闭触头（17区）先分断 km4线圈失电 m3停转 sq2常开触头（15区）闭合 km3线圈得电 m2反转 摇臂下降 km1 qf1 km1 km2 km4 km5 km2 km3 km4 km5 kt2 kt1 kt3 ya1 km3 sb1 sq4 sb2 sb3 km1 el hl2 hl1 km1 sb4 sb5 sq1a sq1b km2 km3 sb4 sb5 kt1 kt3 kt2 km4 km5 kt3 kt1 kt1 kt2 ya2 sa sb6 sb7 sq2 sq2 4 13 4 10 4 17 18 × 20 5 16 5 5 5 15 5 5 6 17 6 6 6 18 6 6 18 17 22 18 17 sq3 m1 m2 m3 m4 z3050型摇臂钻床电路图分析 m 3~ m 3~ m 3~ m 3~ 电源进线 电源开关 冷却泵电动机 主轴电动机 上升 下降 松开 夹紧 控制变压器 短路保护 照明 主电 电源 门控开关 总停止 启动停止 上升 下降 松开 夹紧 液压松夹延时 立柱 综合 主轴箱 摇臂升降电动机 液压夹紧电动机 指示灯 主电机 摇臂升降控制 液压松夹控制 液压分配开关 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 qf1 qf2 qf3 km1 Ｌ1Ｌ2Ｌ3 摇臂夹紧 当摇臂下降到所需位置后，松开按钮sb5。
