家用空调一般使用的都是压缩机作为动力的电空调，这一种空调的制冷原理其实是比较简单的，空调在运行的过程中压缩机会吸入气态的制冷剂将其压缩成高温高压的气体，之后将其输送到冷凝器中，在冷凝器中高温高压制冷剂经过冷凝之后会变成低温高压的液体，再经由毛细血管节流减压之后进入到蒸发器中，随着空间的变大，制冷剂不断的进行吸热蒸发，这时吸入的风经过蒸发器降温之后吹入到室内，最终实现了制冷。■ 压缩机在制冷循环中，将在蒸发器中蒸发后的低温低压气体制冷剂，经吸气管吸入压缩机压缩成高温高压气态制冷剂，再经过排气管排至冷凝器冷凝成为液体制冷剂，使制冷剂在冷冻设备制冷系统中···。其功用是：把来自贮液干燥器的高压 液态制冷剂节流减压，调节和控制进入蒸 发器中的液态制冷剂量，使之适应制冷负 荷的变化，同时可防止压缩机发生液击现 象(即未蒸发的液态制冷剂进入压缩机后被 压缩，极易引起压缩机阀片的损坏)和蒸发 器出口蒸气异常过热。

如果节流机构向蒸发器的供液量与蒸发器负荷相比过大，部分制冷剂液体会与气态制冷剂一起进入压缩机，引起湿压缩或液击事故。

其功用是：把来自贮液干燥器的高压 液态制冷剂节流减压，调节和控制进入蒸 发器中的液态制冷剂量，使之适应制冷负 荷的变化，同时可防止压缩机发生液击现 象(即未蒸发的液态制冷剂进入压缩机后被 压缩，极易引起压缩机阀片的损坏)和蒸发 器出口蒸气异常过热。制冷机的主要性能指标有工作温度(对蒸气压缩式制冷机为蒸发温度和冷凝温度，对气体压缩式制冷机和半导体制冷器为被冷物体的温度和冷却介质的温度)，制冷量(制冷机单位时间内从被冷却物体移去的热量)、功率或耗热量、制冷系数(衡量压缩式制冷机经济性的指标，指消耗单位功所能得到的冷量)以及热力系数(衡量吸收式和蒸汽喷射式制冷机经济性的指标，指消耗单位热量所能得到的冷量)等。但ph > 10时，继续升高ph，除磷效率不变(图 2)，磷酸钙晶体生成量没有增加.而以大分子聚集态存在的hs变为小分子，hs吸附量减小，因此ph > 10时继续升高ph，y2降低.由于ph过高和过低都会降低y2，工艺优化要注意控制ph.。

节流机构的作用与原理

当制冷剂流体通过一小孔时，一部分静压力转变为动压力，流速急剧增大，成为湍流流动，流体发生扰动，摩擦阻力增加，静压下降，使流体达到降压调节流量的目的。

节流机构的作用有两点：

一是：对从冷凝器中出来的高压液体制冷剂进行节流降压为蒸发压力。

二是：根据系统负荷变化，调整进入蒸发器的制冷剂液体的数量。

热力膨胀阀

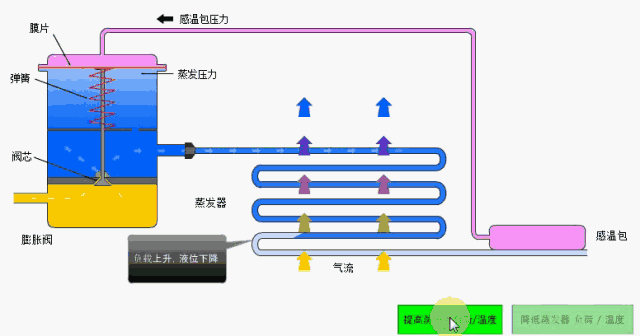

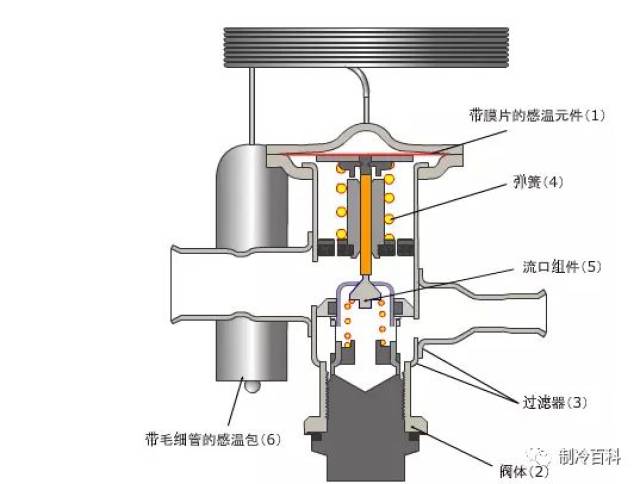

热力膨胀阀的工作原理：

散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成,其中恒温控制器的核心部件是传感器单元,即温包.温包可以感应周围环境温度的变化而产生体积变化,带动调节阀阀芯产生位移,进而调节散热器的水量来改变散热器的散热量.恒温阀设定温度可以人为调节,恒温阀会按设定要求自动控制和调节散热器的水量,从而来达到控制室内温度的目的.。当阀体10出口通道介质压力超过控制阀18的设定弹簧18. 11压力设定值时，控制膜片18. 9推动设定弹簧18. 11向上移动，橡胶密封环18. 4向控制阀座移动，控制阀18的开度减小，使出口 18. 15处压力下降，弹簧4推动阀瓣5上移，减小主阀开度，使阀体10出口通道介质压力保持恒定，不受阀体10通道介质压力波动的影响。主要产品种类有：泵阀膜片、气缸膜片，气动膜片，仪器仪表膜片，除尘器膜片，皮碗膜片，调压器膜片，阀门用膜片，滚动膜片，夹布膜片、波纹膜片，膜片式压力传感器，电磁阀膜片，隔膜泵膜片，特种膜片，压力表膜片，隔膜阀膜片，脉冲电磁阀膜片，除尘阀膜片，压缩机膜片，四氟膜片，减压阀膜片，化油器膜片，电磁脉冲阀膜片压缩机膨胀阀原理，夹布膜片，液化气膜片，煤气表膜片，燃气汽车膜片，调压阀膜片，隔膜压力表膜片，气动隔膜阀膜片，隔离膜片，燃气汽车橡胶膜片，微压表膜片，压力调节器膜片，计量泵膜片，聚四氟乙烯膜片，燃气调压器膜片，氟橡胶膜片，汽车膨胀阀膜片，硅胶膜片，空调压力开关膜片，淹没式膜片，汽车蒸发器膜片，阀膜片，燃气调压器橡胶膜片，空压机膜片，衬胶隔膜阀膜片，伺服气缸膜片，燃气表橡胶膜片.。

热力式膨胀阀因平衡方式不同分为：内平衡式和外平衡式两种。

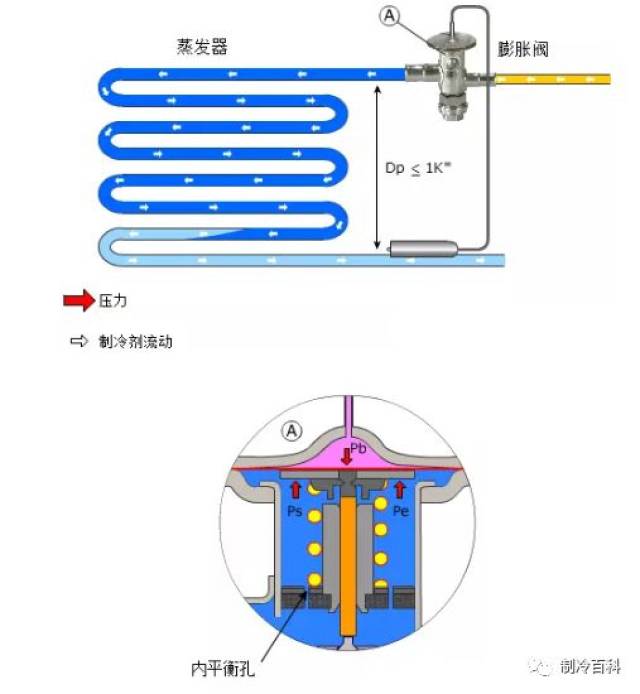

内平衡式热力膨胀阀（上图）：采集的压力为膨胀阀出口压力；

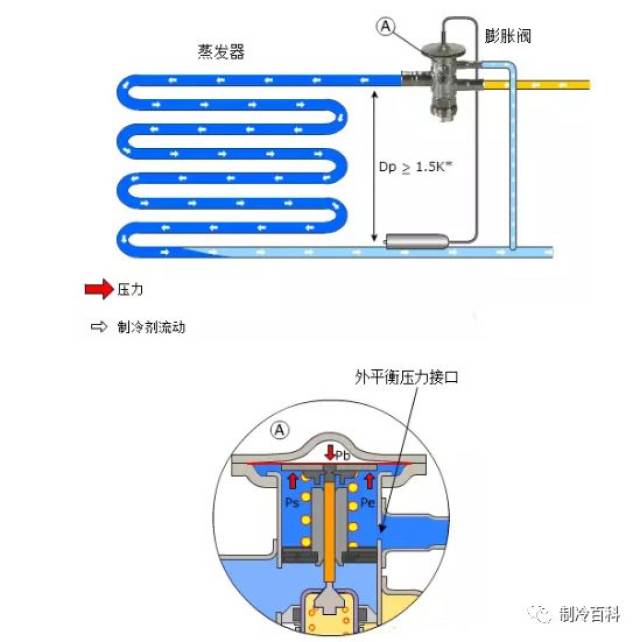

外平衡式热力膨胀阀（上图）：采集的压力为蒸发器出口压力

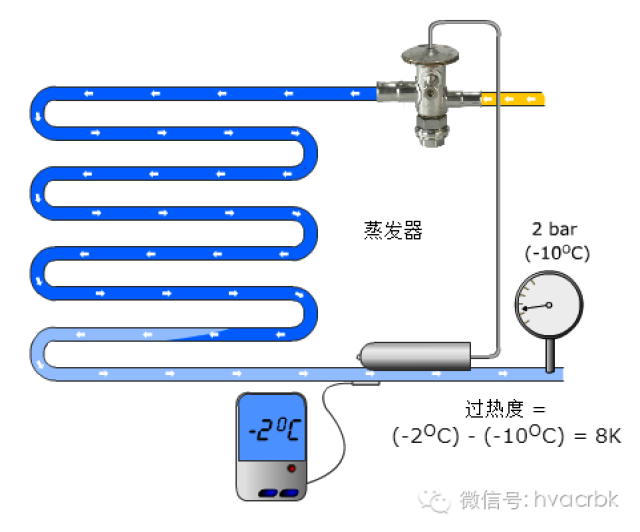

热力膨胀阀的过热度定义：指低压侧和感温包内蒸汽之间的温度差。

正确安装方法：

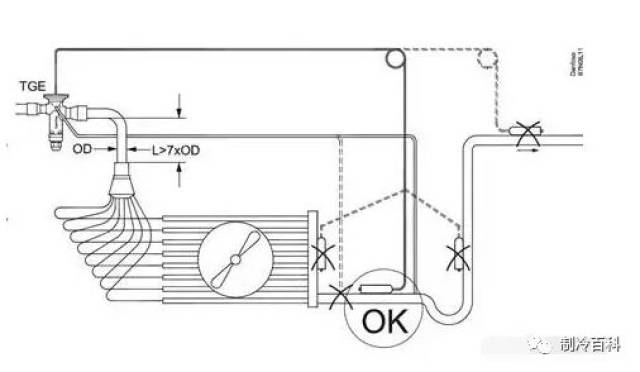

一般情况感温包尽量装在蒸发器出口水平段的回气管上，应远离压缩机吸气口而靠近蒸发器，当水平回气管直径小于22mm时，感温包宜安装在回气管的顶上端，即吸气管的“1点钟“位置。

热力膨胀阀提供的制冷剂流量不足，主要原因分析：

原因1：冰堵。

原因2：脏堵。

原因3：感温包充注介质泄漏。

原因4：感温包安装位置不正确。

原因5：感温包未能感受准确温度。

原因6：充注介质迁移（带MOP功能）。

原因7：阀芯卡死。

原因8：选用的膨胀阀容量过小，过热度调整不当等。

（关于热力膨胀阀故障处理、选型与调试方法，制冷百科公众号以及说过多次，因此本文不在重复，有兴趣的朋友可以查阅往期文章。）

毛细管

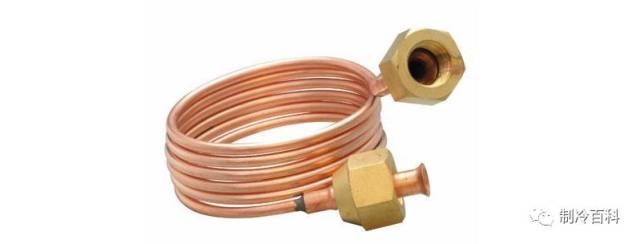

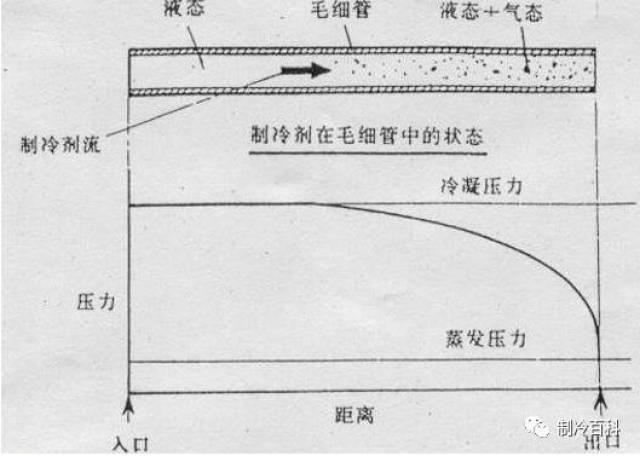

毛细管是最简单的节流装置，毛细管是一根有规定长度的直径很细的紫铜管压缩机膨胀阀原理，它的内径一般为0.5～2mm。

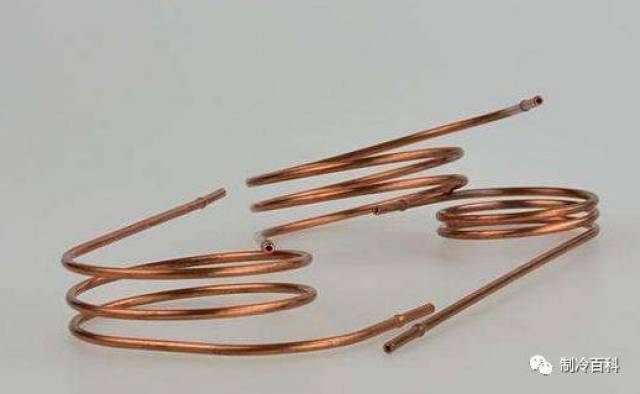

毛细管一般指内径为0.4~2.0mm的细长铜管。作为制冷系统的节流机构，毛细管是最简单的一种，因其价廉、选用灵活，故广泛用于小型制冷装置中，也有在稍大制冷量的机组中也有采用，如10匹柜机采用了，甚至在更大的单冷系统也有用到。

毛细管作节流装置的特点：

美的冰箱不制冷的主要原因是：美的冰箱正常工作的低压是0.5/gk左右，假如一台使用中的美的冰箱低压管道或蒸发器出现自然的泄漏（这种泄漏包括腐蚀性泄漏与管道瑕疵泄漏）这个0.5/gk压力会慢慢退到0/gk压力，这时美的冰箱内外压力趋于平衡，冷冻室照样制冷，这种情况在制冷效果上来看有的几天也看不出什么变化，（因为温控器是检测冷藏室温度），这样美的冰箱也就不能停机了，毕竟压缩机长期不停机就很有可能超温，压缩机上过热保护就会跳开断其压缩机电压。另外应注意，采用这种方式充注制冷剂时，不 允许打开歧管压力计的低压手动阀，也决不允许运转压缩 机，否则有造成制冷剂罐爆裂的危险。3.测压力法：将空调置于制冷高速风状态(冬天，制热需要加氟时，将空调设置于强制制冷状态或将室温传感器置于27℃左右的温水中，模拟夏天温度让空调处于制冷状态)下运转，在低压截止阀工艺口，边加氟边观察真空压力表的低压压力，当低压在0.49mpa(夏天)或0.25mpa(冬天)，关闭氟瓶阀门。

毛细管长度对系统吸、排气压力的影响：

充注量一定时，随毛细管长度的增加（阻力增大），吸气压力降低，排气压力升高。

毛细管长度对吸气温、排气度影响：

毛细管长度增加，导致吸气过热度减小，其过程与制冷剂充注量少是一样的过程。压比不变的情况下，排气温度与吸气温度成正比关系，所以吸气温度降低，排气温度也降低。

毛细管长度对过冷度、吸气过热度影响：

同样的充注量下，随着毛细管长度的增加，空调器制冷系统制冷剂循环流量减小，制冷剂将从蒸发器迁移到冷凝器中，导致冷凝器出口过冷度增加。同样的充注量下，随着毛细管长度的减小，蒸发器内制冷剂量增加，吸气过热度随之减小。

毛细管长度对系统功耗的影响：

同样的充注量下，随着毛细管长度的减小，循环流量增大，冷凝压力下降，蒸发压力升高，压比减小。随毛细管长度减小，流量增大，功率上升。

电子膨胀阀

电子膨胀阀是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀。使用电子膨胀阀，可以提高变频压缩机的能量效率，可在10%--100%的范围内进行精确调节，提高系统的季节能效比。对大功率变频空调，必须采用电子膨胀阀为节流元件。

电子膨胀阀由控制器、执行器和传感器构成，通常所说的电子膨胀阀大多仅指执行器。

电子膨胀阀吸气过热度控制 ：

吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。电子膨胀阀吸气过热度控制制冷系统原理图如下图所示：

安装与焊接注意事项

安装电子膨胀阀时，应以阀体及线圈的断面中心线为轴，且将线圈朝上。在对电子膨胀阀与过滤网焊接时，需对阀体进行冷却保护，使阀主体温度不超过120℃，并目防止杂质进入阀体内。

传统交流接触器由于它工作时线圈和铁芯会发热，特别是电压、电流、磁隙增大时容易导致发热而将线圈烧毁，而永磁交流触器不存在烧毁线圈的可能。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。就电磁铁本身来 说，为了缓解推力和发热的矛盾，在制动器打开瞬间，对线 圈供给超倍电压，在制动器打开后，如果不及时降低电压， 由于线圈发热量是额定值数倍，线圈将在短时间内烧毁， 为此要通过电子线路在强励磁数秒钟内降压至可靠的维 持电压，要完成这一功能一般都采用半导体变流装置，由 此也带来系统复杂化和制造成本的上升，制动器的制造成 本，噪声和可维护性往往成为令人头疼的问题，综合考虑 各方面的因素，如果没有特殊的情况传统的外抱块式制动 器仍然是首选设计方案，这点已经在曳引机的改型 设计中得到有力的印证。

电子膨胀阀与毛细管、热力膨胀阀的特点比较
