7种电磁炉常见故障检修，图解分析原因及检修方法

44-修理一台北京2901h彩电，故障为开机后声音正常图象有鱼鳞状干扰，该机故障如在a6机芯就是典型故障为视放电容失效所致，还有就是12v滤波失效，但在该机检查都不是，该机无图纸用肉眼看有四个电容有些鼓包16v470 25v1000 16v330 25v47，换后出现正常图像，心中不免惊喜但一会儿鱼鳞干扰又来了，用av放正常说明故障在前边，不接有线电视看雪花没有鱼鳞干扰，慢慢的把信号接上正常图像出现2秒后鱼鳞又来了，把高频头换后ok。44-修理一台北京2901h彩电，故障为开机后声音正常图象有鱼鳞状干扰，该机故障如在a6机芯就是典型故障为视放电容失效所致，还有就是12v滤波失效，但在该机检查都不是，该机无图纸用肉眼看有四个电容有些鼓包16v470 25v1000 16v330 25v47 ，换后出现正常图像，心中不免惊喜但一会儿鱼鳞干扰又来了，用av放正常说明故障在前边，不接有线电视看雪花没有鱼鳞干扰，慢慢的把信号接上正常图像出现2秒后鱼鳞又来了，把高频头换后ok。最近连续维修两例间歇性加热故障，花了很多时间和精力最终攻克顽敌，现分享给大家，希望对您有一定帮助：首先按常规修理方法测试300v 18v 5v正常，代换5u 0.27u电容无果，开路测所有大阻值电阻无异常，查功率调节可调电阻是好的，能加热时电流最大7a左右，说明无过流电磁炉短路维修，查所有元件无虚焊，最后惑疑主板漏电但清洗数次仍然不见故障消除，维修限入困境，于是搁置一边，几天后心空又拿出来维修，上次检查的地方不再检测，感觉热敏温控电阻还没检测，焊下炉面和igbt热敏电阻测试，常温为100k,加热后阻值能变小，与新品完全一样，说明这两个热敏电阻也是好的，考虑间歇性加热会不会是过热保护，炉面温度由于水没烧开决对不存在超温保护，只有igbt元件有过热可能，而该检测热敏电阻又是好的，会不会是设计欠佳，于是根据原理将igbt检测热敏电阻换成一只150k的电阻正常。

上述故障中，第一种故障是电路中存在严重的短路，一般为10A保险丝烧断或IGBT功率模块烧毁。对这一类故障，建议请的维修人员来维修处理。但第二种、第三种故障，一般为电磁炉内部的电路因油烟、蟑螂、受潮等原因导致异常，稍有动手能力的电子爱好者就能处理排除。下面通过儿台故障机的检修，来介绍对上述第二、第三种故障的简单处理方法。

【例1】一台美的电磁炉，第一天正常使用后，第二天开机，发现控制面板显示正常，但发现不能加热。

6．短接法设备电路或电器的故障大致归纳为短路、过载、断路、接地、接线错误、电器的电磁及机械部分故障等六类。62:青蜓牌电磁炉故障代码:e0 检锅电路,e1 电源电压底于160ue2 电源电压高于270ue3 机内温度过高e4 电源不符合要求e5 线圈盘上感温器坏e6 散热片上感温器坏e7或e8 内部线路故障家电维修论坛:山奇电磁炉e1 锅局材质不对e2 电压过高e3 电压过低e4 锅底温度过高e5 功率管过温e6 温度传感器短路或开路e7电路故障Ｅ０－－－电流过大．．７０度灯闪亮．Ｅ１－－－电压过低．．１００度灯闪亮．Ｅ２－－－电压过高．．１４０度灯闪亮．Ｅ３－－－ＩＧＢＴ传感器开路或短路．．．２００度灯闪亮．Ｅ４－－－电流信号过零检测２７０度灯闪亮．e５－－－炉面传感器开路或短路．．．火锅灯闪亮．Ｅ６－－－炉面干烧引起超温保护．保温灯闪亮．64:松美电磁炉cd16Ｅ１－－－ic7805 9013 变压器Ｅ２－－－散热原因，q2Ｅ３－－－传感器、热敏电阻Ｅ４－－－小变压器短路、可调电阻203开路Ｅ５－－－传感器、c19、104、con2、热敏电阻e6-------r40、c20、con3、热敏电阻e7-------机内短路f3-------传感器开路f4-------过热保护，如风扇负载过大，停转等。保护好ccd和镜片，并且在组装复原过程中把ccd和镜片清洁干净（使用镜头笔和气吹即可）准备行动开始拆除机壳，先从左侧开始可见排线和电磁防护片在电路板的最外面覆盖着，但是现在下手并不方便右侧机壳也要拆这样镜筒就可以拆下了，图为镜筒右侧的电路板尝试将镜筒与机背分离注意。

【例2】一台MC18-C10电磁炉，在工作中突然不加热，按下面板按键后，几秒种后就显示错误。

分析检修：根据经验。认为是电磁炉内部存在油烟或量潮。拆开电磁炉，发现里面有一定油烟，电路板上有一定的受潮。用香蕉水清洗并烘干电路板后，重新装配好后试机，故障依旧。

仔细检查电磁炉内部，没发现有严重的变色、开裂元件，认为电路上不存在严重的故障。考虑到该机能正常开／关机，但开机后马上显示错误，怀疑面板控制板上的CPU可能存在程序或数据异常。将其面板拆下，发现有一个双列集成电路的好多引脚都有铜绿，怀疑其引脚间漏电，对其引脚仔细清洗后，试机故障依旧。认为可能清洗不彻底。于是用吸锡器吸掉该集成电路所有引脚上的焊锡，将其拆下，意外地发现在该集成电路的腹部底下有儿根裸导线，其中有2根裸导线间充满铜绿，显然导线因受潮已经腐烂短路。用牙刷和香蕉水将其清洗后用吹风机吹干，再把集成电路焊回电路板，把键控扳装回，恢复好电路，通电试机，故障排除。

【例3】一台格兰仕电磁炉，用户在出差前能正常使用，出差后，发现不能加热，但相关的控制正常。

分析检修：该机从用户家拿来时，有一股臭味散发出来，根据维修经验，应该是里面有蟑螂。当着用户把电磁炉拆开后，里面的蟑螂竟有数十只之多。将它们消灭后，再对电路板、机壳全部进行清洗、烘干后，装配好后通电试机，故障排除。

二款电磁炉不通电的检修

【例4】美的C20-SH2050型电磁妒

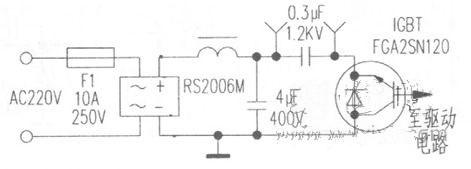

该电磁炉相关电路如附图昕示。拆开电磁炉，目测发现保险管已经爆裂只剩下引脚，说明电路有严重短路。重点检查桥堆和门控管。将三用表打到二极管挡，测门控管完好。再测桥堆发现交流输入端只有500多欧姆，正常应为无穷大。取下桥堆复测电路阻值，已恢复正常。换上新的电磁炉专用桥堆，并均匀地涂上导热硅脂，上好固定螺钉。先不装保险管，在保险管两端串一个220V／60W的白炽灯，通电试机灯一亮一灭，显示正常。取下灯泡焊上保险管，合盖，放上汤锅已加温正常。

【例5】长虹DCL-188-F01型电磁炉

拆开电磁炉发现保险丝完好，说明电路没有短路性故障。

拆下电路板，重点检查电源电路。用三用表电压挡测试300V滤波电容两端还有260多伏电压，而且放电速度非常慢。根据以往修碟机电源板的经验，估计启动电阻开路。于是先用220V／40W白炽灯将450V／10uF滤波电容上的余电放掉，再测试启动电阻(150k)已开路。更换电阻后试机，电磁炉发出“嘀”声进入待机，放上盛有水的汤锅按开机键，已能正常加温，故障排除。

苏泊尔微电脑电磁炉维修二例

【例6】苏泊尔C21A01型电磁炉不工作

检修：该机通电后无任何反应，检测+300V供电，正常。但IC902(LM339)的③、12脚无工作电压(正常应为15V)，在断电的情况下，查LM339的③、12脚短路，查D902二极管击穿。更换后通电试机，仍不能工作。查IC901电源振荡电路FSD2000VG12的①、②、③脚接地为0V，④脚为7V；⑦、⑧脚为+300V；⑥脚为空端；⑤脚为2．6V，不正常(正常应为0．4V)，怀疑该振荡电路不良。后更换一块同型号器件(其⑤脚为0．4V)，则15V、5V电压输出正常，且电磁炉的指示、控制均正常，故障排除

【例7】苏泊尔C21 S02-A电磁炉，其故障现象同例1

分析与检修：开机测5v电压正常，将on/off端与5v端用导线短接，测量pfc输出电压为306v、pfc电路不工作，测pfc芯片nf901的8脚供电无电压，判断故障在开关机控制电路，测q951已经导通，开关机光耦合器n950的1, 2脚电压为1. 1v正常，但n950的3、4脚电压差为11v，正常应为0。想彻底对振荡小板进行检修，一般需费劲从电源/驱动板上焊下进行检测，而脱机后如何上电验证振荡小板是否工作正常，也成为一个棘手的问题。当pfc电路正常工作后，半桥谐振（llc）开关控制电路被激活，ic100内部振荡电路在得到正常供电后开始振荡，产生的信号经22脚软启动电容c26的延时后，送往栅极驱动器放大，，然后分别从ic100的13脚、⑩脚输出，由r1、r36/d13和r54、r63/d12送到q2、q3的栅极，由q2、q、t1、d25/d26、d33等元件组成的半桥功率输出电路对pfc电压进行dc-dc变换。

7种电磁炉常见故障检修方法，希望对大家有有。以上电磁炉短路维修，就是小编为您整理的几条相关资料，驭龙电焰灶以电生火，无需燃气，用科技改良厨房，用电焰烹饪美食。喜欢我的文章点赞、转发或收藏，想要咨询更多相关知识，请继续关注并留言，小编为您全面解答。
