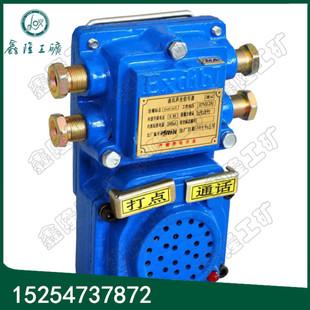

127V矿用声光语音电铃通讯装置

KXT102通讯信号装置

1·概述

1.1我公司开发的KXT102通讯信号装置（以下简称信号装置）为矿用隔爆兼本质安全型，适用于井下具有性气体环境的带式运输和绞车运输的信号联络用。具有下列功能：KXT-102-127V矿用声光语音电铃通讯装置

a.发送信号：按下本台的隔爆信号按钮，可向本台连机的各台发出声光信号（打点）。KXT-102-127V矿用声光语音电铃通讯装置

b.接收信号：连机各台可以接收任一台发出的声光信号（打点）。

c.单功对讲：本信号器在不改变现有煤矿隔爆信号装置电源和接线方式的情况下，连接各台通过电源线实现动力线载波对讲功能，无需另铺设电缆。

1.2型号组成及代表意义

KXT102

登记序号

信号装置

矿用信号设备

1.3．防爆型式

防爆型式：矿用隔爆兼本质安全型，

防爆标志为：Exd[ib]Ⅰ

2·外型尺寸及重量

外型尺寸：128mm×186mm×320mm

重量：9.5kg

3·技术参数

3.1.工作电压：AC127V

3.2.工作电流：≤0.2AAC

3.3.信号通话距离：2000米

3.4.联机台数：10台(zui少2台)

4·使用环境条件

信号装置在下列条件下可靠工作

a.温度：-5℃～+40℃；

b.湿度：≤95%；

c.大气压力：80ｋPa～106ｋPa；

d.环境噪声：≤75dB

e.有性混合物，但无破坏绝缘的腐蚀性气体的场合。

5·结构特征

5.１．该产品重量轻，集老式的打点按钮、防爆灯、防爆电铃、三通接线几种功能于一体。原来的防爆灯由现在的高亮度发光二极管代替，醒目直观而独特；本来的电铃由现在的防水喇叭代替，声音洪亮，传送距离远。打点按钮由本机的打点按钮代替。本信号装置的隔爆腔有一独立的接线腔，对外留四个出线口，无需再接三通。在原有功能不变的基础上载波通话功能，大大减少了井下作业工人的劳动强度。整体结构简单合理。

5.2．该信号装置和其它同类产品比较有以下三大优点：

（1）该产品接线简单，易维护；不改变原来的接线方式；无需另铺设电缆。

（2）该产品通讯采用调频动力载波，抗干扰能力强，传输距离远而清晰。

（3）该产品采用模块式结构矿用隔爆型语音电铃，采用环氧树脂封灌，防潮湿、防振动、易维修。

6·工作原理

6.1发送声光信号功能（打点）：

电源接A、B接线柱，C为中间接线柱。按下“打点”按钮“DDAN”（红色）所有联机各台C接线柱和B接线柱构成电源回路，振铃模块开始振铃且LED1、LED2发光。振铃信号通过C17、C18送给功放IC2推动扬声器YSQ发出铃声。实现发送声光信号联络功能。

6.2受话功能：

对方发出的语言载波信号通过四个高压隔离电容VC1～V以及偶合线圈L1、L2送给“检波”模块，检波后所得声音信号通过C18送给功放集成块IC2推动扬声器发声。

6.3发话功能

第三，从功放输出的音频功率信号，每经过一个电容和电感器件都会造成功率信号的损失，所以被动分频的功率信号损失较大。r-9110as是一种频段选频的gsm无线直放站，它的工作带宽可根据用户需求选定，且采用高线性功放，选频放大gsm基站信号，滤除其他无关信号，减少杂散发射。设备主机采用频段选频和高ip3线性功放技术，其工作频段可以方便地根据实际进行设定，从而有效放大所需基站信号，滤除其它无关信号，避免小区干扰，提高话音质量并扩大覆盖范围。

7·安装与使用

7.1安装：

a.打开隔爆腔前盖，接线柱A和B接电源127V，C接线柱接中间输出线。接地芯线接地。

b.信号装置接入电源合盖后,检查无失爆后方可送电使用。（使用的电缆为

1.5mm²×4芯橡套电缆）。

c.如果接线错误，会发出噪声或打点声矿用隔爆型语音电铃，只要对调A、B接线即可。

7.2.使用：

a.发送信号（打点）：按下“打点”按钮（红色）本台和联机各台同时发出声

光信号。

b.通话：按下“通话”按钮（绿色），对着话筒讲话，其它各台会听到对方的讲话。（受话不按通话按钮）。

8·使用注意事项及维护

a.使用的电源要和铭牌上的额定电压相符合。

b.维修时必须“先断电后开盖”，更换模块、扬声器和话筒等易损件时按原理图接线。

c.不使用时进线喇叭口必须封堵。

d.如有损坏可更换模块。

e.检修时必须保护好隔爆面，隔爆面如有损坏不得再使用。
