空气开关怎么接线 空气开关接线图详解

空气开关，是对家庭用电的安全来说是必不可少的开关。当安全开关安装错误，或者您购买的空气开关不适合你家中电压，还或者线路接错的话，都有可能导致线路短路而引起火灾等安全事故的发生。所以，了解空气开关的安装、空气开关的接线方法还有了解空气开关型号的选择，对于家庭的安全来说是非常重要的空开模数与电箱匹配。接下来，小编就来一一讲述。

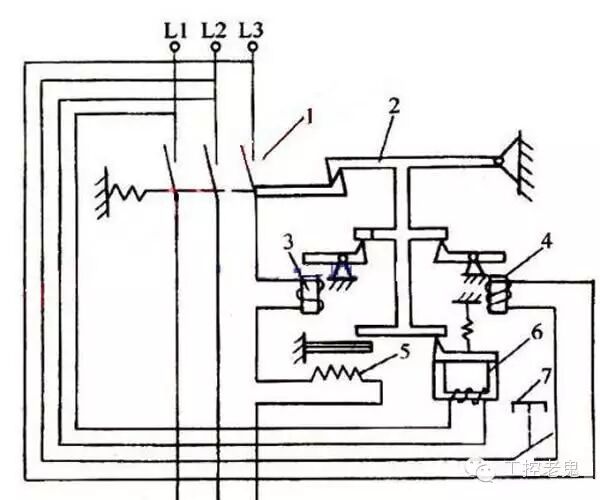

首先，先来说说这个空气开关的安装。

现在家居用电应按照明回路、电源插座回路、空调回路、分开布线，当其中一个回路（如插座回路）出现故障时，其他回路仍可以正常供电。插座回路需要安装漏电保护装置，防止家用电器漏电造身电击事故。

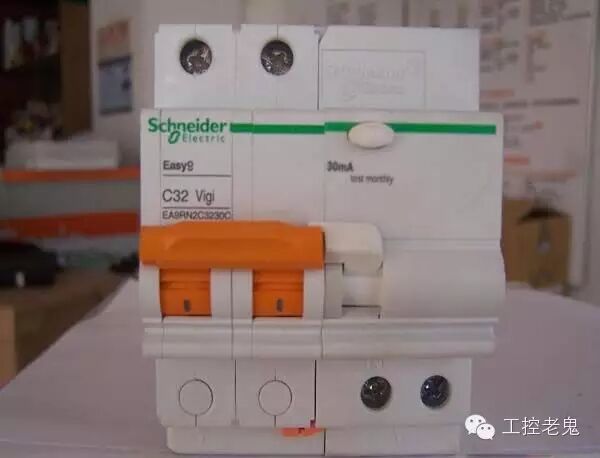

安装空气开关：

1、住户配电箱总开关一般可以选择双极32—63A小型空气开关或隔离开关；

2、照明回路一般用10—16A小型空气开关；

3、插座回路一般选择16—20A的空气开关；

4、空调回路一般选择16—25A的空气开关；

5、采用双极或1P+N（相线+中性线）空气开关，当线路出现短路或漏电故障时，应立即切断电源的相线和中性线，确保人身安全及用电设备的安全。以上空气开关的安装仅供参考，每户家庭的实际用电器功率不一样，具体要按电工设计为准。

当你的空气开关是三相开关，你要搞清楚入线是不是三相电路。如果确定是两相的，就应该零线接零线，地线接外壳，火线随便接一个就可以了。一般每个空调单独分一路，厨房和卫生的插座分别单独分一路，其余的插座可以根据情况分一到两路，所有的照明也可以分为一到两路。预计要使用大功率电器的插座电路可可以使用20安培的空气开关，否则16安培的空气开关就够了。

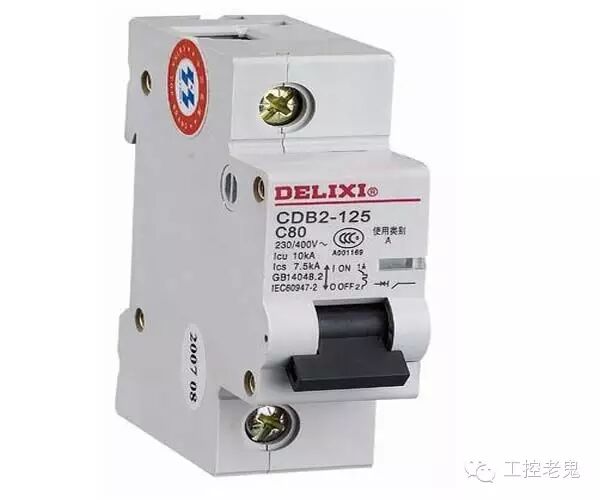

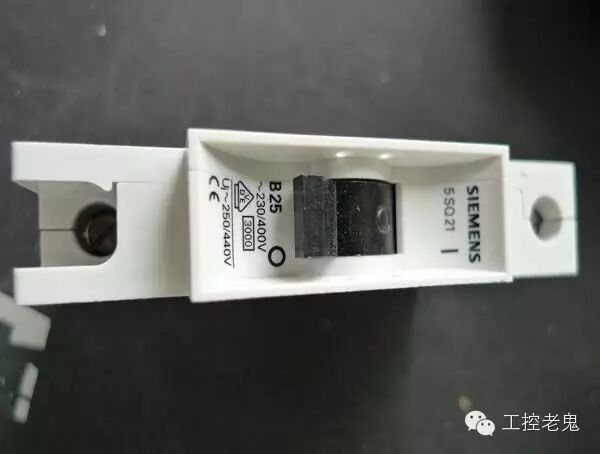

空气开关型号的选择：

1、DZ5系列塑料外壳式空气开关适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。

2、DZ10系列塑壳空气开关适用于交流50HZ、380V或直流220V以及以下的配电线路中，用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作下不频繁分断和接通线路之用。

3、DZ12系列塑壳空气开关，体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50HZ单相230V。

4、DZ15系列塑料外壳式空气开关，适用于交流50HZ、额定电压380V、额定电流63A的电路中作为通断操作。

5、DZ20系列塑料外壳式空气开关适用于交流50HZ，额定绝缘电压660V，额定电压380V及以下，其额定电流至1250A。

6、四级空气开关主要用于交流50HZ、额定电压400V及以下，额定电流100至630A三相五线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其他任何空气开关不可克服的中性极电流不为零的弊端。

7、DZ47系列小型空气开关只要适用于交流50HZ/60HZ，额定工作电压为240V/415V及以下，额定电流至60A的电路中，该空气开关主要用于现代建筑物的电气线路及设备的过载、短路保护。

8、SCML系列空气开关适用于交流50HZ、60HZ、500V及以下的电路中做不频繁转换盒电动机不频繁起动之用。

ch2z系列小型直流断路器符合gb10963.2、iec60898-2，具有单极和二极(13850052084王超)，额定电流范围为1a－63a，最大短路分断能力10ka，适用于直流配电电路的短路、过载保护及线路的不频繁转换。其额定给予缘电压为800v，（cm1-63 为500v），适用于交流50hz、额定工作电压690v及以下、（cm1-63为400v），额定工作电流至800v的电路中作不频繁转换及电动机不频繁起动之用。（3）额定绝缘电压额定绝缘电压是与介电性能试验、电气间隙和爬电距离有关的一个名义电压值，除非另有规定，额定绝缘电压是接触器的最大额定工作电压。

10、DW15系列万能式空气开关适用于交流50HZ、额定电压至440V，额定工作电压至1140V、80V的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。

11、H系列塑壳式空气开关适用于额定电流600A及以下，交流50HZ、额定工作电压690V及以下，直流230V及以下一般作陪电泳，定额电流225A及以下的空气开关，可分别作为线路和不频繁转换及电动机的不频繁起动之用。

ac30模数化插座是用户安装模数化终端组合电器的配套电器元件，亦可装于其成套电器箱内，能对用电设备进行接。ac30模数化插座 三插16a/工业用家用插座/ac30-16a/3插 1.用途与材质：ac30模数化插座适用于交流50/60hz，额定电压230/400v，额定电流至25a的电路中，主要用于家庭，办公，农场，配电箱，照明箱，轻工业等场所，可供非人员使用。ac30模数化插座 三插16a/工业用家用插座/ac30-16a/3插。

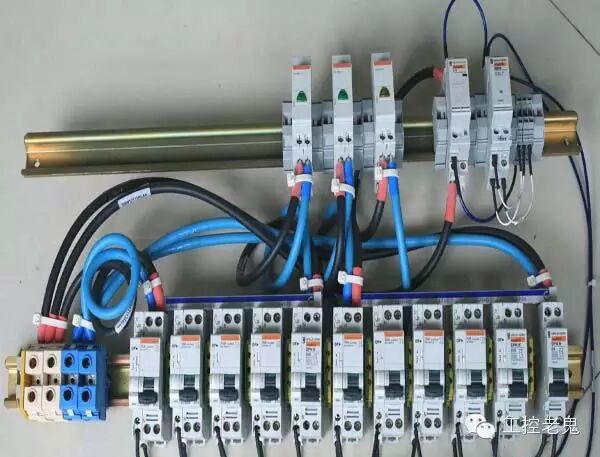

空气开关的接线方法：

a1、a2、a3是一样的，上方和下方分别有一个接线桩。a1a2、a3是一样的，上方和下方分别有一个接线桩。*在3f某房间,可以看见两开关和两瓶子以及一木箱.木箱摆左开关,瓶子摆右边,便是开启左侧之门,相反则是开右侧之门,若要开启上方之门则是两开关皆摆瓶子.。

该如何对这些空气开关进行接线，形成一个安全的线路呢？

接线方法如下：

从外面进来的三根电线是这样区分的：红色火线（L）、蓝色零线（N）、花线是地线（E/PE/G/GND)地线通常是黄绿相间的。如果你要安装室内电路，那么你室内电路的电线也要相应地使用这三种颜色的导线；开关要正面安装，上端为进线，下端为出线。一般情况，地线不进开关。

一、接室内线

1、在下方标有字母 N 接零线零线（蓝色），所有室内的零线都接这里空开模数与电箱匹配。

2、在下方 A1 接照明线（电灯）的火线。

3、在下方 A2 接插座线的火线分路。

4、在下方 A3 接空调线的火线分路。

二、接进户线（外面进来的电线）

1、在上方 N 接零线（蓝色）

2、在上方 L 接火线（红色）

注意：地线不用进入开关。
