接近完美：自制机械键盘音符-从PCB诞生的独特小键盘

创造性的立场声明：电子白，希望你们能纠正我的缺点（轻喷）。此外，感谢您为车站内外的大佬们分享了知识。我有机会为电子知识为零的人做到这一点。

实际上，我是第一次见到阿姨的，因为我沉浸在键帽中寻找教程，而且我看到了站上专家发布的帖子。后来，我开始玩扑克，基本上发烧了。但是，最近，观看定制的圈子越来越大。有各种各样的轴，这使它看起来很痒。看一下我使用三年的扑克。樱桃红层未变。更换轴不方便。自己动手。

让我们先谈谈您的理想配置

1、习惯于扑克配置，所以我仍然想要扑克配置。

2、可热插拔的轴座（毕竟，各种轴都无休止地出币。有一天，我在深夜里漫步在鱼上，发钱和时间的消耗。没有PCB，没有钢质定位板，没有轴间纸张，没有铝阳极壳，没有凉爽的键帽，只是为了方便工作而制作的键盘。丑陋，极其粗糙且不精致。实际上，我真的不想发布这种键盘的生产过程，但是上次我将其划分为qianseyue |。赞69评论87收藏277查看详细信息

感谢您在上面两位老板的职位上学到很多东西。

阅读以上文章后，我买了一个pro micro（32u4)开发板，

收到后，请尝试刷新qmk主文件。

拿到promicro后，我扔了一天，但没闪过。有3个原因。 1是使用的不是最新的QMK工具箱，2是未安装与qmk相关的驱动程序，3是计算机有问题。有什么问题）

经过一天的折腾，我感到非常沮丧。在此期间，我学习了如何刷DFU。

然后我晚上去家用台式计算机，尝试再次安装QMK工具箱->>安装QMK驱动程序，插入promicro并短路两次复位后，闪烁成功。我不知道我白天使用的笔记本电脑发生了什么。

到目前为止，刷新固件没有错。

接下来，要绘制PCB，请首先选择合适的绘制（PCB）工具，并在几轮后最后使用Litron EDA。我不知道基本操作。幸运的是，这里有一个开放源代码的广场，可以看到其他人的绘画方式。查看大人物的文章，绘制PCB很简单（天真地相信）

主控制原理图完全不同。现在，您已经购买了pro micro，首先绘制一个简单的矩阵，然后将其放在轴基和rgb灯上。 （在此之前的两三天，我弄清楚了Litron EDA的一些基本操作。）

原理图非常简单。

然后，将原理图转移到pcb之后，我看起来像**，大家伙们在文章中没有说如何做。让我们看看其他人是如何绘制木板的。

电路板原理图

理解后，我去了swillkb生成定位板，然后导入pcb进行布局，放置并布线了组件（这有点麻烦，但出乎意料的是，我感到有点有趣，有点解密迷宫）

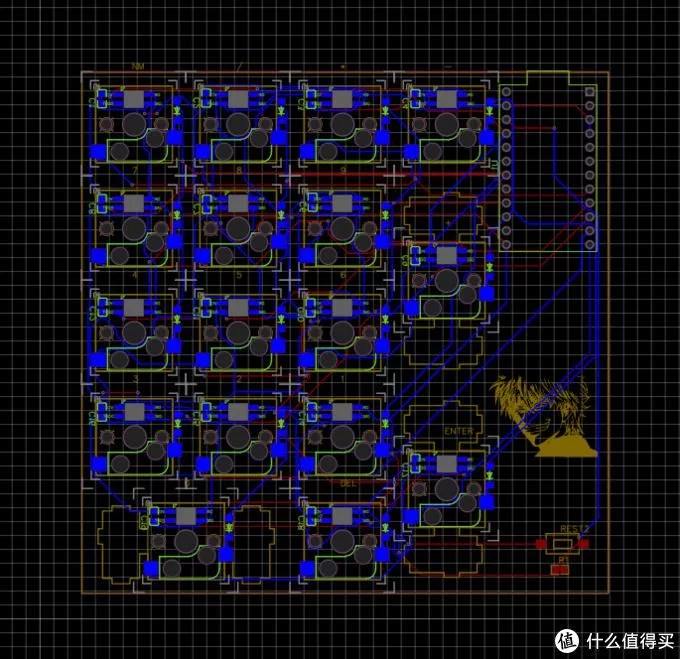

pcb

让我们谈谈该板的宽度。因为PCB加里窗有5元的活动费（10cm * 10cm），所以我的小板只是把pro micro放在一旁以省事。

在绘制完PCB之后，我急忙下了pcb订单，下订单后，我买了轴支架和rgb灯。但是，当鹅购买了灯时，我发现组件库中使用的组件似乎是错误的。使用了ws2812b-3528反粘贴灯。 pcb组件是rgb co-sun灯。我不明白这些。买灯。只有当我意识到它无法使用时。

知识在增加...

PCB组件

因此，我再次绘制了我的第一个组件库（实际上，我要求某人进行更改），并在右侧更改了所有灯光位置。

画一个新的PCB并用它来制作电路板。

几天后，我收到了两块PCB * 5（5片10cm * 10cm的佳丽创意打样板5元）和元件。

pcb

pcb

白色是第一次电路错误，黑色是第二种修改（注意板上的数字，位置1和3颠倒了，第二次是板子有点冲，我没注意）。

一切都准备好进行焊接。

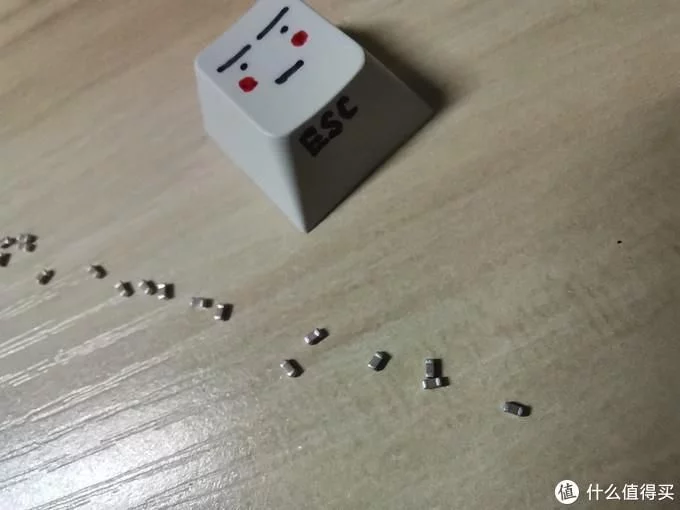

在我心中看到这么小的元素

电阻芯片

组件

眼睛的力量在增加...

您必须用镊子将其焊接。

让我们从最小的焊料开始焊接。在焊盘上点一点焊料（每个组件两个焊点，只需单击一个即可。您可以完成rgb灯的所有4个引脚）。然后捏住电阻器，再次焊接并固定，然后再焊接另一侧。

然后，我焊接了开关二极管。实际上，我不知道如何区分二极管的正极和负极。以及图标如何显示正极和负极。 （贴片二极管（1N4148W），白线末端为负极）

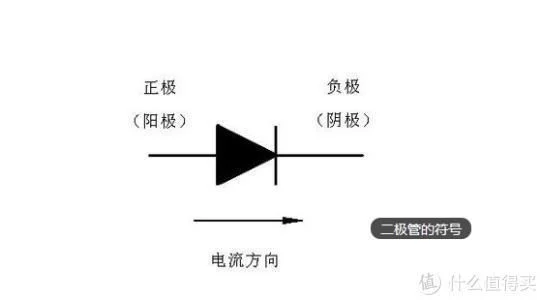

二极管图标

然后焊接rgb灯，因为第一次焊接是固定焊脚，其余的从上方焊接，然后一些灯的颜色不一致（虚拟焊接），然后先在焊盘上焊接对准锡，然后焊接灯（有效减少误焊接）

最后焊接轴颈，因为这是最大和最简单的。

焊接后要休息一下。

取出微板，插入排针并焊接（我只焊接了我需要的排针，因为排针已经损坏了我的一部分，所以我不会谈论各种困难）。焊接工作到此基本完成。

pro micro

焊接完成

额叶

插入轴

插拔轴

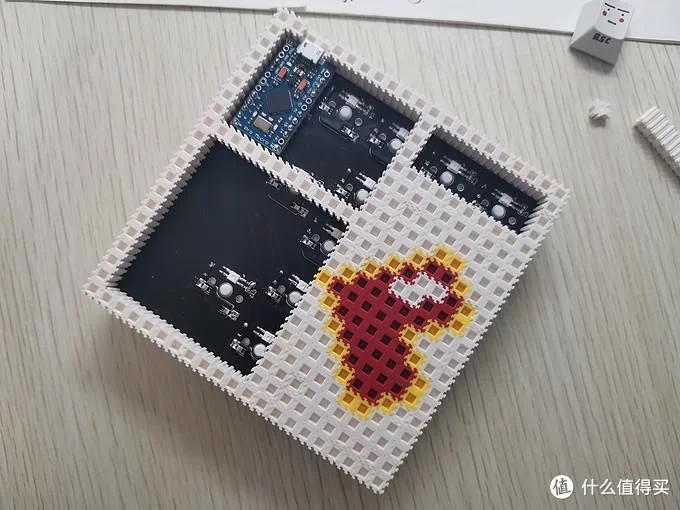

定位板由丙烯酸（宝）制成

只要将它们框起来，就可以使用它们。

上键帽

有点像戴上键帽。

插入电源并刷新固件。

测试功能，一切正常

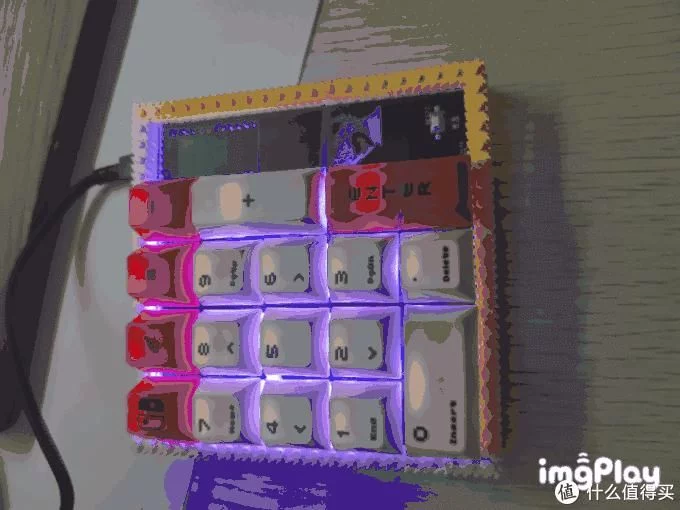

有一些灯光效果

让我们谈谈这种rgb灯。 qmk主控件中的rgb灯用作灯条，因此大多数键盘将此灯用作底灯，而很少用作背光灯。我认为这是单色背光。这太单调了，所以我做到了。缺点是无法调节每个灯的颜色，没有RGB渐变效果，但是对我来说，均匀地切换颜色就足够了。

我终于做了点什么。这个过程太困难了，我想放弃。感谢领导层鼓励我坚持不懈。

下一步是60。胖朋友正在等待下一篇文章，我将把扑克带过来，我会先把照片放上

mypoker
