归纳总结：鼠标反向建模研究

数字时尚，2014年，第5期，鼠标逆向建模研究高盼（重庆工贸职业技术学院，重庆400800）[摘要]在UG开发环境中，通过对鼠标的逆向建模设计鼠标，逆向工程的研究探索和实践关键技术[关键词]逆向工程；鼠标；数据采集； 3D模型重构逆向工程（Reverse Engineering，RE），也称为逆向工程，是从物理上获得产品数据模型。采样并制造新产品的相关技术本文采用鼠标的逆向建模方法，方法如下：首先，使用扫描仪收集鼠标数据，然后使用Geomagic Studio和Imageware软件对采集到的数据进行处理，最后根据处理后的数据进行鼠标处理，通过模型重建实现鼠标的逆向建模。编排过程（如图1所示）。图1鼠标逆向建模流程图一、鼠标点云数据收集所谓的“云点”数据是指在逆向工程过程中，通过各种方法测量真实对象的三维数据。当图像显示在计算机屏幕上时，由密集的三维数据点组成的图像就像一团云，因此生动地称为“点”。云”。数据采集方法主要分为接触，非接触和破坏性三类。代表性的设备是坐标测量机，光学扫描仪和断层扫描仪。

（如图2所示）。图2鼠标点云数据收集二、鼠标点云处理。由于扫描设备，测量方法，被扫描零件的表面质量和环境等方面的缺陷，被扫描点云包含光，噪声等。因此，杂质点云在重建3D鼠标模型之前，需要对扫描的点云数据进行相应的处理，主要包括点云对齐，点云分割，点云平滑和数据简化。 （如图3所示）图3鼠标点云处理三、三维模型的重建三维模型重建主要使用在模型表面上收集的点云数据，通过内插法或插值法构造近似的物理对象。拟合方法。模型。有以下两种方法：一种是曲面重构方法，其中，通过插值或逼近将点云数据拟合到合成曲线，然后使用该曲线构造曲面；第二种方法是使用点云数据拟合曲面补丁，然后将曲面补丁传递给过渡，进行诸如拼接和修剪之类的操作以拟合曲面。这里我们采用从点到线然后从线到面的方法进行曲面构造。 UG软件可以执行复杂的模型建模，可以处理Geomagic Studio软件的STL格式图像软件的IGS格式数据文件，完成曲面的构造并将其固化，最后实现重塑。 （[K4]曲线生成。将Imageware软件处理的点云数据文件保存为IGS格式。

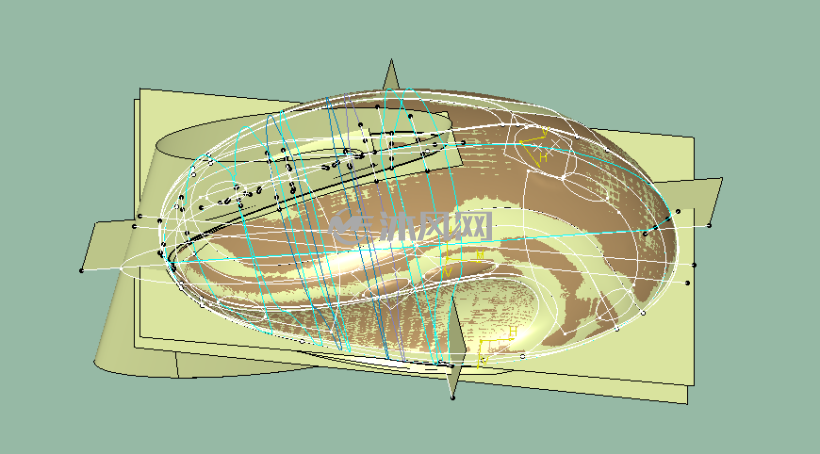

在UG中，通过open命令导入IGS文件，并使用curve命令通过直通点依次连接曲线上的点以完成曲线的构造，并使用此方法构造其余曲线。 （[K5]曲面重建。在UG中，通过“网格曲面”命令依次选择曲线以构建模型表面。使用“缝线表面”命令缝制所构建的表面以重建鼠标模型（如图4所示）（[ K6]重建3D模型。首先...
