解决方案：自制的可编程机械键盘

第0集：起源〜心灵的起源。

有一天，我正在参观蜀*府。突然，我看到了一篇有关DIY机械键盘的文章，型号是GH60。我去！只是中毒！我很久以前就想制造或购买机械键盘，但是由于没有Money，这太麻烦了，所以我暂时搁置了这个计划。现在有了这样的DIY键盘，对我来说不合适吗？但是，理想是非常充分的，现实是很骨感的，我仍然没钱做DIY ...所以，我转向了小型键盘。

第1集：爆炸〜爆炸解决方案。

决定自己动手做一个小键盘后，我向杜娘求助。但是，杜娘是骗局。百度发现的所有东西都没有用。基本上，它们是按钮贴纸+按钮映射，这不是我想要的。但是，顾师兄不好，所以我求助于bing。必应真的不同，我首先发现了这样的帖子：

多画面的小学生手工制作的20键无线LOL游戏黑轴键盘

这篇文章告诉我，有人做过DIY，但他们使用的是现成的键盘大师。这不符合我的要求，我希望有一个可编程的键盘。因此，我继续搜索并发现了这个东西：

HHKB Type-S取代Teensy主控制

紧张吗？这是什么？淘宝似乎很昂贵。当人们很贫穷时，我继续搜索，发现Teensy使用的主要控制器是ATmega32U4。等一下...这位大师似乎以前见过...是的，这是GH60的大师。所以我转向淘宝，发现除了Teensy之外，还有另一个使用此主控件的模块是Arduino Pro Micro。

选择硬件，然后选择软件。为什么要使用ATMega32U4？因为他具有相应的开源固件，即TMK：

TMK_keyboard – Github

TMK是一件好事，它具有以下特征：

只有你！ Pro Micro + TMK！

第二集：硬件部分〜硬件。

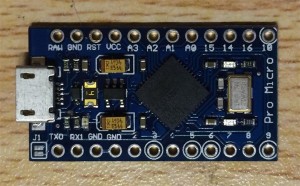

淘宝买了一个机械小键盘和一个Pro Micro

请不要在意键盘上的数码管。

销毁键盘的原始电路后，将其连接到4×5矩阵，可以节省IO端口。

通过这种方式，我将四个垂直IO连接到PB1、PB3、PB2、PB6，将五个水平IO连接到PC6、PD7、PE6、PB4、PB5口，基本电路就完成了。

第3集：软件修改〜噩梦。

从Github克隆TMK之后，我发现了一个键盘配置文件作为要修改的蓝图。首先，我选择了LightPad。我们需要修改matrix.c，LED.c，Config.h以适合我们的硬件配置，并修改keymap.c和keymap.h来更改键位置。

修改完成后，使用make生成刻录所需的十六进制文件，然后即可刻录。

但是，这是噩梦的开始。

起初，无法现场安装32U4 DFU驱动程序，但我不知道以后如何解决。

第二件事是tkg-toolkit无法正常识别我的硬件，即使我两次使Reset短路，也必须更改软件才能刻录。但是，OpenJumper串行助手，FLip和avrdudeGUI均无法工作，而Arduino则可以。我必须使用任务管理器找到要执行的命令行，并使用avrdude手动将其刷新。

燃烧十六进制后，发现计算机无法正常识别这种欺诈行为，提示某些行为未及时响应。我无语了。刷新并编译了GHPAD的十六进制后，我发现它是正常的，因此我判断Lightpad可能不兼容。

因此，找到中文的tmk_custom，找到ghpad，然后根据ghpad对其进行修改。修改后进行编译，简直是天作之合，表明缺少函数。事实证明，自定义内核与键盘是分开的。我使用的是原始内核，因此无法编译。更改内核后，我继续编译并继续提示背光错误，因此我不得不禁用背光并单独进行编译。这次终于编译了。

将其烧毁，一切正常。不能再快乐了。

第4集：完成〜好结局。

完成此计划后，请允许我放一首《红房子》的歌曲来抚慰我的心情。什么！今天也是和平的一天！

顺便说一句，该键盘可用于播放Dongfang + OSU!。按键布局：

＃/ gists / f3bf297feb60fe42f2ec

["Num Lock","/","*","-"],
["7\nHome","8\n↑","9\nPgUp","bs"],
["4\n←","5","6\n→","+"],
["1\nEnd","2\n↓","3\nPgDn","Enter"],
["Fn","0\nIns",".\nDel","Enter"]
["Fn1","Fn2","Fn3","Fn5"],
["7\nHome","8\n↑","9\nPgUp","Fn6"],
["4\n←","5","6\n→","Fn7"],
["1\nEnd","2\n↓","3\nPgDn","Fn8"],
["Fn","0\nIns",".\nDel","Fn9"]
["Num Lock","","",""],
["Esc","↑","R",""],
["←","↓","→",""],
["","","",""],
["Fn","","",""]
["Num Lock","","",""],
["Esc","F1","F2","R"],
["","","wheel up","wheel down"],
["Z","X","C","V"],
["Fn","","",""]
["!\n1","@\n2","#\n3","$\n4"],
["Q","W","E","R"],
["A","S","D","F"],
["Tab","Esc","C","B"],
["Fn","LCtrl","LAlt","P"]
