猴子高级教程：非红色键盘，修改行和列的值

自一个月前推出以来，Monkey已得到许多朋友的支持。尽管我们之前编写了详细的入门教程，但对于某些朋友来说，它可能不够深入。利用现在的时间，我将总结一些更关心的人。问题。

首先，我们需要了解一个非常简单的问题。队伍只是相对的！如果将矩阵旋转90度，则行和列将互换。

许多朋友询问Monkey是否支持非闪存以及如何设置。在此应注意，不仅控制器支持非碰撞，而且键盘本身也必须具有相应的设计结构。我们知道，键盘控制器通过在按下键时检测电路的通断来确定键的位置。首先，让我们谈谈键盘的扫描机制。为了正常检测每个键，控制器通常会依次将每一行（或每一列）的输出设为低电平（为什么要输出低电平？您需要了解什么是行，并且无需调查此问题）如果您不了解），然后检查所有列（或行），如果有一个或多个列（或行）不足，则扫描的行号（或列号）和读取的列（或行） ），可以确定按钮的位置。专门针对Monkey，它从COL一项开始输出低电平，然后检查ROW。例如，当按下连接到COL3和ROW4的键时，当COL3输出低电平时ROW4将检测到低电平，因此您可以知道按下了按钮。

现在让我们看一下键盘冲突的原因，以下面的2 * 2矩阵键盘为例

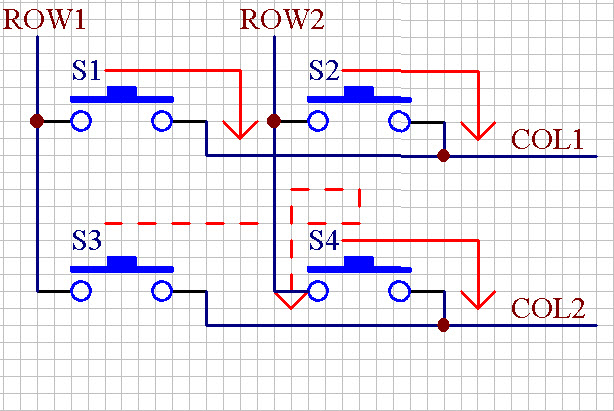

在图中，红色实线表示单独按下按钮时的电流方向。当我们分别按下S1〜S4的每个键时，控制器可以正确识别该按钮，但是如果同时按下它，则当S1，S2，S4时，控制器会检测到三个以上的键，甚至S3也被认为具有被按下，因为S3已经通过其他三个按键（ROW1-> COL1-> ROW2-> COL2，相当于形成路径的ROW1和COL2）形成了一条路径，如图中的红色虚线所示，因此，当扫描COL2时，将检测到ROW1为低，即出现了通常所说的重影键。我们通常会说S1，S2，S4发生冲突（当然，任何三个键也可以视为冲突）。同时，我们还可以看到，同一行或同一列中的任意数量的键都不会发生冲突，因为这不会导致其他行和特定列或其他列与特定行连接。

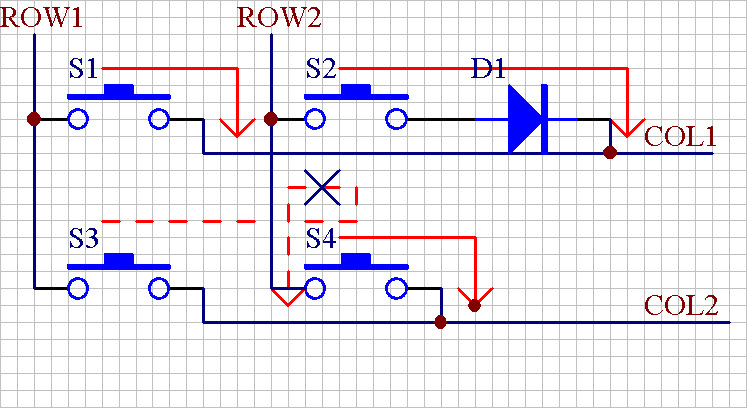

那么，按钮如何彼此不影响？我们看到在上面的示例中，S3按下的循环之一不符合ROW-> COL的当前方向，即COL1-> ROW2的S2路径，这是错误的。只需切断该路径，S1，S2，S4就不会冲突，但是我们需要ROW2-> COL1路径，否则将不会检测到S2按钮，因此将出现具有单向导电性的二极管，并且矩阵变为以下形式

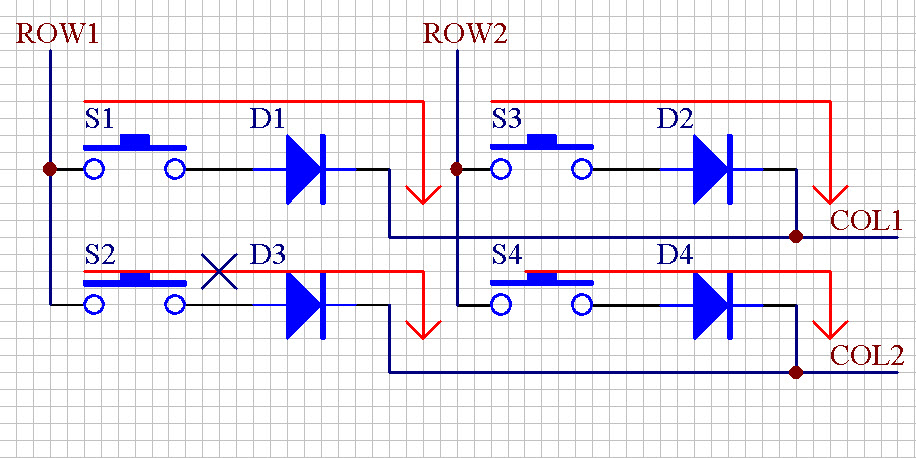

类似地，为了避免S1，S3和S4之间发生冲突，需要将一个二极管串联到S3，依此类推。每个按钮与一个二极管串联连接后，任何三个按钮都不会发生冲突，如下所示

将2 * 2矩阵扩展到实际的键盘（例如16 * 8等）。在将每个按钮串联一个二极管之后，无冲击矩阵键盘就诞生了！

看到这一点，一些网民可能还会有疑问，这个二极管应该放在哪里，以及如何确定其极性？根据刚才介绍的猴子扫描原理，二极管的正极应面向ROW，负极应面向COL。二极管在按钮的前面还是后面都没有关系。请注意，此处的ROW和COL不一定连接到Monkey上的ROW和COL。如前所述，行和列仅是相对的，那么如何查找等级（此处仍根据习惯称为等级）？我们可以通过键盘的布局来判断，计算连接到该布局的按钮的数量，然后进行记录。一般而言，连接了8个按钮（当然不是绝对的），少于8个。按键为一组，而按键多于8个的为另一组。如果分组正确，则每个组中连接的键数之和应等于相同的数目，该数目等于实际键盘上的键数。也许我们得到了9 * 13、10 * 14等各种分组形式，那么如何连接到Monkey？一种方法是合并组。某些组中的某些按钮可能会丢失。例如，COL2上的ROW13未连接到ROW14，而只有ROW13和ROW14被连接到了COL3，因此您可以将COL2与COL3组合在一起作为新的COL，但是您可能还会遇到连接到COL2和ROW12和COL3的按钮和ROW12。合并时，会有两个具有相同代码的按钮，并且无法区分，因此此方法比较麻烦，可能会导致重复击键现象。不建议使用此方法。

更简单的方法是重置Monkey的行和列值，例如ROW * COL = 14 * 9，然后我们可以将ROW设置为14 ~~（26-9）之间的任意四个数字（需要Key Map读取），COL将自动设置为26-ROW（例如，ROW为14，COL自动为12)，如下所示

问题又来了，Monkey上只有8个COL，其他的COL在哪里？经过实验，发现当COL增加时，最后一个ROW将用作COL1，并且原始COL编号将顺序增加。例如，当COL设置为9时，ROW18将自动变为COL1，而当COL为12时，原始COL编号将增加1。当ROW15-> COL1，ROW16-> COL2，ROW17-> COL3，ROW18- > COL4，原始的COL1〜COL8将变为COL5〜COL12。设置完成后，您需要单击一次Key Map Write来将设置写入Monkey，然后再次读出以查看它是否与设置一致。接下来，只需将找到的两组线分别连接到ROW和COL，然后将它们悬空，如果不需要它们，请跳过此步骤。

对于某些二极管，已经实现了轴内部的键盘，并且扫描方法与Monkey的扫描方法不同。该键盘可以改变内部二极管的方向而不会受到影响，但是操作起来非常麻烦。二极管的短路更简单（例如在y2kjim之前修改过的键盘），还有另一种方法可以在不移动二极管内部的情况下进行操作，并且操作更容易。以ROW * COL = 14 * 8为例，但内部二极管为COL->对于ROW，我们可以通过上述方法设置ROW * COL = 8 * 14，同时更改原来的行连接到COL到ROW，并且最初连接到ROW到COL的线不会产生影响。前面已经提到了接下来的设置步骤，因此我不再重复

总而言之，ROW和COL只是相对的，可以互换。根据具体分析，COLx和ROWx的数字下标仅用于区分同一组中的不同元素，并且不需要故意研究它们是否应为Monkey对应的连接，因为Monkey具有强大的设置功能，我们不必记住哪个按钮连接到哪个行和列。
