终结者：曼巴竞技版的拆卸，以了解这位发烧友游戏玩家的外设内部构造

2015年底，Razer推出了新的“ Mamba Cobra幻彩版游戏鼠标”，取代了Mamba Cobra 4G游戏鼠标作为新的旗舰产品. 新的Mamba Cobra Symphony Edition游戏鼠标的硬件采样率高达16000DPI，并且可以承受6m / s的最大移动速度. 凭借Razer游戏产品独特的Chroma系统，它吸引了无数游戏玩家和爱好者.

与Mamba Cobra Symphony Edition游戏鼠标同时，还有Mamba Cobra Competitive Edition游戏鼠标. 尽管取消了无线数据传输和按钮触发压力调节功能，但Razer签名尾部LOGO指示灯亮起. . 超高的硬件性能和华丽的外观取代了King Python游戏鼠标，并成为Razer有线游戏鼠标中最坚固的.

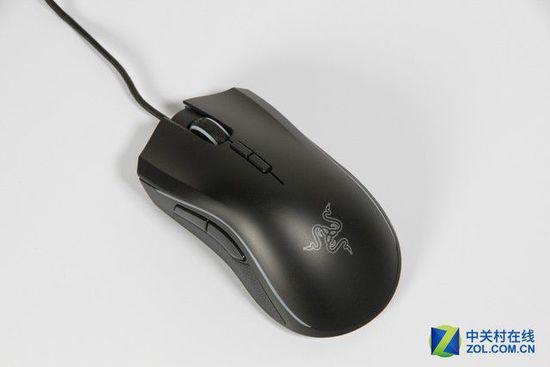

Razer Mamba Cobra Sports Edition游戏鼠标的外观

与零售价699元相比，Razer Mamba Cobra运动游戏鼠标的内部做工更值得玩家关注. 今天，让我们拆卸Razer Mamba Cobra竞技游戏鼠标，并带您全面了解. 深刻的理解. 与Symphony版本一样，Razer Mamba Cobra Sports Edition游戏鼠标固定螺丝也隐藏在脚垫下方. 用吹风机加热脚垫后，使用工具卸下脚垫，即可看到三个固定螺钉.

使用小号十字螺丝刀卸下Razer Mamba Cobra Atbraetic游戏鼠标的底部固定螺钉. 必须选择螺丝起子的大小，必须选择螺丝起子的大小，必须选择螺丝起子的大小，重要事项要说三遍. 如果碰巧赶上了鼠标底部固定螺钉的拧紧，那么太大或太小的螺丝刀可能会扭曲螺钉底部，从而无法将其卸下.

Razer Mamba Cobra Sports Edition游戏鼠标的内部显示

由于卸下了内部电源模具，因此Razer Mamba Cobra Sports Edition游戏鼠标的内部结构看上去比Symphony Edition更简单. 鼠标采用双层电路板设计. 主板和侧面按钮电路板，LOGO灯电路板和轮灯电路板均通过可分离的电缆连接，拆卸起来更方便.

删除Razer Mamba Cobra竞争版游戏鼠标幻彩灯条连接电缆

尾部LOGO灯和侧面按钮电路板连接线可以直接拨下

Razer Mamba Cobra Atbraetic游戏鼠标左右两侧的耀眼魔术灯带也通过可拆卸的插槽连接到主板. 与其他电路板不同，魔术灯带是柔性电缆. 连接到鼠标主板，在拆卸时直接抬起电缆插座的黑色部分，然后可以轻松拔下电缆. 尾部LOGO灯和侧键电路板连接线可以直接拉出. 下拉时，请尽量避免拉扯电线，以免从插头中拉出连接线.

Razer Mamba Cobra竞争版游戏鼠标的上盖的内部显示

Razer Mamba Cobra运动游戏鼠标的上盖的内部结构设计非常简单. 侧面按钮电路板用三颗螺钉固定，拆卸方便，连接可靠. 每个侧面按钮均用螺钉固定，并固定. 色谱柱与鼠标的上盖匹配并固定在其上. 玩家在侧面按钮轻推按钮上施加的压力是由固定螺钉和固定柱承受的，而不是由轻推销承受的.

Mamba Cobra竞争版游戏鼠标的侧面按钮使用TTC红点微动技术制成，这也是Razer游戏鼠标使用的常见配置. 由于侧面按钮电路板和上盖之间的距离很小，DPI调整按钮由TTC触摸开关制成，这使得Razer Mamba Cobra竞争版游戏鼠标的DPI调整按钮行程降低，并且手感显然多肉.

Razer Mamba Cobra Sports Edition游戏鼠标侧面按钮微动和DPI调整按钮微动特写

Razer Mamba Cobra Atbraetic游戏鼠标背面的LOGO灯电路板通过两个扣环固定在鼠标的上盖上. 删除它需要一点努力. 尾部LOGO灯电路板只有一个四针脚LED光源，它通过RGB三色匹配混合了1,680万种颜色的灯光.

Razer Mamba Cobra运动眼镜鼠标尾部的LOGO灯特写

Razer Mamba Cobra Sports Edition游戏鼠标按键板和上壳分解

为了使尾部LOGO的光传输更加均匀，Razer Mamba Cobra Sports Edition游戏鼠标在LOGO灯的上方添加了半透明的磨砂软套，因此LED光源发出的光可以从鼠标均匀地传输按键板凸出的LOGO位置. 为了避免在按下键盘时侧面发光带前端出现过亮的光线，Razer将黑色胶带粘贴在透光带的前面进行遮光处理.

Razer Mamba Cobra竞争版游戏鼠标交响灯条特写

Razer Mamba Cobra竞争版游戏鼠标的侧面按钮通过热熔固定在鼠标的上壳中

Razer Mamba Cobra Athletic游戏鼠标的侧灯带部分非常精细地制成. 将柔性电路板固定在黑色框架上之后，再用6个螺钉将其固定在鼠标的上盖中. 组装鼠标时，先安装侧面透光带电路，然后再安装侧面按键键盘. 安装侧键键盘后，直接通过热熔将其固定，从而取出并安装侧透光电路. 14个RGB LED光源固定在整个侧面光传输带上. 密集的光源带来出色的视觉效果. 玩家甚至可以使用驱动程序指定每个光源的颜色.

说实话，Razer Mamba Cobra竞争版游戏鼠标没有电源系统和微触发压力调节模块，其他部件几乎与Mamba Cobra Symphony Edition相同，甚至包括Mamba Cobra Symphony Edition. 老鼠. 主板机箱上的微动触发压力调节孔全部保留在Razer Mamba Cobra竞争版游戏鼠标的机箱上.

Razer Mamba Cobra Sports Edition游戏鼠标主板显示屏

请注意滚筒前部的支架固定螺丝

Razer Mamba Cobra运动版游戏鼠标主板通过5个螺钉固定在鼠标机箱上，其中三个银色螺钉位于鼠标主板后面，非常醒目. 黑色的两个螺钉设计在鼠标滚轮的前面，并且电缆出口位置相对隐蔽，并且螺钉与滚轮支架的颜色相同，因此在拆卸过程中很容易被忽略.

Razer Mamba Cobra Sports Edition游戏鼠标主板显示屏

从主板上卸下5颗固定螺钉后，从主板上拔下Razer Mamba Cobra Athletic游戏鼠标电缆，然后可以从机箱中取出鼠标主板. Razer Mamba Cobra运动版游戏鼠标主板由黑色双面玻璃纤维，双面布线和单面织物制成，整洁的全芯片组件看起来非常抢眼.

Razer Mamba Cobra Sports Edition游戏鼠标的左右按钮点动使用国产的欧姆龙白点开关（型号D2FC-F-7N（20M））制成，这也是中部左右按钮位置上最常见的点动到高端游戏鼠标. 尽管该开关的理论电气寿命为2000万次，但在使用一段时间后仍会出现双击问题.

Razer Mamba Cobra Competitive Edition游戏鼠标的左右键微动特写

早在2004年，Microsoft便推出了具有左右滚轮功能的IE4.0鼠标. 但是，由于意外的触摸原因，Razer长时间未在其游戏鼠标产品上使用左右键. 滚筒技术. Mamba Cobra Sports Edition游戏鼠标是Razer极少数配备左右滚轮功能的游戏鼠标之一.

Razer Mamba Cobra竞争版游戏鼠标滚轮结构展示

Razer Mamba Cobra竞争版游戏鼠标滚轮模块前后显示屏

Razer Mamba Cobra Athletics游戏鼠标的滚轮结构更加复杂. 整个滚轮模块由四个组件组成: 鼠标滚轮，TTC超微型编码器，滚轮摆和滚轮座. 鼠标滚轮轴穿过TTC超微型编码器，并与编码器一起固定在滚轮的左右摆动架上. TTC超微型编码器非常紧凑，基本上像成年人的小指指甲一样大小.

Razer Mamba Cobra Athletic Edition游戏鼠标滚轮模块分解

TTC左右轮结构设计专利证书

携带鼠标滚轮和超微型机械编码器的滚轮摆架通过前后两个固定轴安装在轮轴上. 与其他品牌的滚子的前端或后端的单轴固定相比，它可以更清楚地区分用户的左右摆动和向下操作. 整个滚轮模块具有复杂的结构，并且是TTC独特的专利设计，可以有效避免玩家在激烈的比赛中犯错.

Razer Mamba Cobra运动版游戏鼠标的中间按钮略微隐藏在轴距中

由于使用了特殊的滚轮结构，因此Razer Mamba Cobra竞争版游戏鼠标的中间按钮位置非常隐蔽. 整个中键完全被鼠标滚轮覆盖. 您只能看到是否轮流滚动轮. 移至完全被轴距包围的鼠标中键. Razer Mamba Cobra竞争版游戏鼠标的中间按钮由TTC蓝色圆点方形微动制成. 微动笔画与标准鼠标的微动动作基本相同，但手感有些肉.

Razer Mamba Cobra运动版游戏鼠标的图片描述

Razer Mamba Cobra运动版游戏鼠标使用与Mamba Cobra Symphony Edition NXP LPC11734F微控制器相同的主控制芯片. 该芯片采用ARM架构设计，运行频率为50MHZ. 它具有内置的USB设备控制器. 它可以很好地满足鼠标数据处理和存储的需求. Razer之前推出的中高端游戏鼠标，例如大班皇黄和Oroboruo，也是使用这种单片机制造的.

Razer Mamba Cobra运动版游戏鼠标由飞利浦激光引擎制成，采样率高达16000 DPI. 这也是具有最高硬件采样率的游戏级激光引擎. 尽管尚不知道其具体型号，但是从Najavan Snake以前使用的8200DPI激光引擎模型PLN2037推断，Razer Mamba Cobra竞争版游戏鼠标使用的激光引擎模型应该是PLN2038.

Razer Mamba Cobra Sports Edition游戏鼠标的拆卸已完成

反汇编摘要:

色度幻觉照明，16000DPI激光引擎，经典舒适的右手人体工程学设计，TTC获得专利的左右滚轮结构，Razer Mamba Cobra Sports Edition游戏鼠标的性能趋于完美. 但是对于喜欢它的游戏玩家和发烧友来说，最大的麻烦不是它的零售价699元，而是应该花699元购买没有无线数据传输和触发压力调节功能的Mamba Cobra运动版，或者说Mamba Cobra Symphony Edition. 没有签名尾标LOGO灯的游戏鼠标的零售价为1,099元.
