OpenGL实验一: 绘制小程序

要求: 开发一个绘图程序，用户可以在其中使用鼠标绘制线段，矩形，圆形和三角形. 菜单允许用户选择要绘制的图元.

框架参考

/* globals */
GLsizei wh = 500, ww = 500; /* initial window size */
float xm, ym, xmm, ymm;
int first = 0;
void mouse(int btn, int state, int x, int y)
{
    if(btn==GLUT_LEFT_BUTTON && state==GLUT_DOWN)
    {
        xm = x;
        ym = wh-y;
        glColor3f(0.0, 0.0, 1.0);
        glLogicOp(GL_XOR);
        first = 0;
    }
    if(btn==GLUT_LEFT_BUTTON && state==GLUT_UP)
    {
        if (first == 1)
        {
            glRectf(xm, ym, xmm, ymm);
            glFlush();
        }
        xmm = x;
        ymm = wh-y;
        glColor3f(0.0, 1.0, 0.0);
        glLogicOp(GL_COPY);
        glRectf(xm, ym, xmm, ymm);
        glFlush();
    }
    if(btn==GLUT_RIGHT_BUTTON && state==GLUT_DOWN)
        exit(0);
}
void move(int x, int y)
{
    if(first == 1)
    {
        glRectf(xm, ym, xmm, ymm);
        glFlush();
    }
    xmm = x;
    ymm = wh-y;
    glRectf(xm, ym, xmm, ymm);
    glFlush();
    first = 1;
}
void reshape(GLsizei w, GLsizei h)
{

    /* adjust clipping box */

    glMatrixMode(GL_PROJECTION);
    glLoadIdentity();
    glOrtho(0.0,(GLdouble)w, 0.0,(GLdouble)h, -1.0, 1.0);

    glMatrixMode(GL_MODELVIEW);
    glLoadIdentity();

    /* adjust viewport and clear */

    glViewport(0,0,w,h);
    glClearColor(1.0, 1.0, 1.0, 1.0);
    glClear(GL_COLOR_BUFFER_BIT);
    glFlush();

    /* set global size for use by drawing routine */

    ww = w;
    wh = h;
}
void init(void)
{
    glViewport(0,0,ww,wh);

    /* Pick 2D clipping window to match size of screen window
    This choice avoids having to scale object coordinates
    each time window is resized */
    glMatrixMode(GL_PROJECTION);
    glLoadIdentity();
    glOrtho(0.0,(GLdouble) ww , 0.0,(GLdouble) wh , -1.0, 1.0);

    /* set clear color to black and clear window */
    glClearColor(0.0, 0.0, 0.0, 1.0);
    glClear(GL_COLOR_BUFFER_BIT);
    glFlush();
    glEnable(GL_COLOR_LOGIC_OP);
}
/* display callback required by GLUT 3.0 */
void display(void)
{}
int main(int argc, char** argv)
{
    /***GLUT窗口管理，就当做是固定写法吧***/
    glutInit(&argc,argv);                         //初始化GLUT，在调用其他GLUT函数前调用
    glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB);  //设置窗口的显示模式
    glutInitWindowSize(ww, wh);                   //设置窗口的初始宽度和高度，单位为像素，缺省300x300
    glutInitWindowPosition(500, 500)              //窗口左上角相对于屏幕左上角的位置，单位为像素，缺省(0,0)
    glutCreateWindow("rubber banding");           //创建窗口，标题为title。调用glutMainLoop()之前，窗口不会被显示

    init();  //设置OpenGL状态
    /***GLUT事件处理***/
    glutReshapeFunc(reshape);
    glutMouseFunc(mouse);
    glutMotionFunc(move);
    glutDisplayFunc(display);
    glutMainLoop();
}

OpenGL库

首先，您会发现其中一些功能要么以gl开头，要么以glut开头，而以开头的内容代表了哪个库中的函数.

OpenGL函数名称格式

OpenGL函数名称格式

GLUT事件处理

我们的界面是使用GLUT库编写的. GLUT使用回调机制进行事件处理.

窗口

窗口是显示器上的矩形区域. 窗口内的位置由窗口坐标指定，单位为像素.

请注意原点的位置

因此在绘制时，我们需要在OpenGL命令中将鼠标位置的坐标转换为相应的坐标. 原点位于左上角和左下角. 将其与x坐标进行比较. y坐标是互补的. 您可以通过从窗口的高度（wh）中减去鼠标位置的y坐标来获得OpenGL命令中的坐标.

画一条直线所需的橡皮筋功能

此处使用了glLogicOp函数

画一个圆

OpenGL没有提供直接绘制圆的功能，并且实现方法使用多边形对其进行逼近. 大家都知道规则多边形的边越多，就越接近圆形〜

在这里我使用了参数G_TRIANGLE_FAN，这在书中有解释.

拦截部分代码:

if (btn == GLUT_LEFT_BUTTON && state == GLUT_UP)
    {
        xmm = x;
        ymm = wh - y;
        float r = sqrt(pow((xm - xmm), 2) + pow((ym - ymm), 2));
        glBegin(GL_TRIANGLE_FAN);
        for (int i = 0; i< 1000; ++i){
            glVertex2f(xm + r*cos(2 * PI / 1000 * i), ym + r*sin(2 * PI / 1000 * i));
        }
        glEnd();
        glFlush();
    }

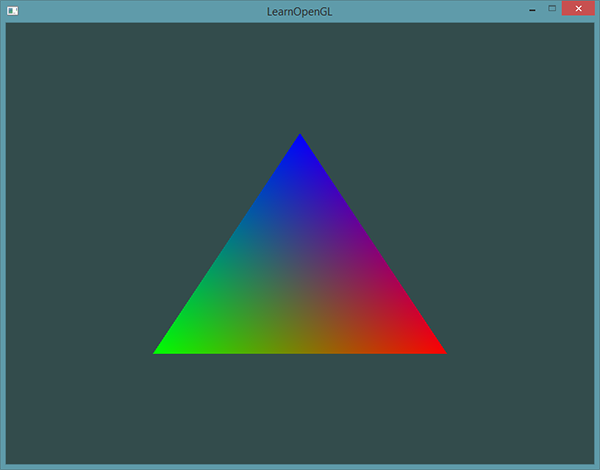

画一个三角形

一种简单的实现方法: 使用变量保存三点的坐标，每次单击鼠标时记录位置并计数，并在点数达到三时绘制三角形.

拦截部分代码:

void mouse_triangle(int btn, int state, int x, int y)
{
    if (btn == GLUT_LEFT_BUTTON && state == GLUT_DOWN)
    {
        triVertex[ver][0] = x;
        triVertex[ver][1] = wh - y;
        glColor3f(1.0, 0.5, 0.0);
        glBegin(GL_POINTS);
        glVertex2f(triVertex[ver][0], triVertex[ver][1]);
        glEnd();
        glFlush();
        ver++;
        if (ver == 3)
        {
            //glLogicOp(GL_COPY);//直接用源像素取代目标像素 默认的
            glBegin(GL_TRIANGLES);
            glVertex2f(triVertex[0][0], triVertex[0][1]);
            glVertex2f(triVertex[1][0], triVertex[1][1]);
            glVertex2f(triVertex[2][0], triVertex[2][1]);
            glEnd();
            glFlush();
            ver = 0;
        }
    }
}

添加菜单

使用了以下三个功能，例如:
