笔记本键盘的USB接口已发生了神奇的变化（教程，非常详细，新手可以理解）

在阅读之前:

修改需要大量的耐心，耐心，耐心！如果您脾气暴躁，恐怕您的键盘会变成浮渣……

您需要能够简单地焊接电线，使用通用仪表（非常简单，新手可以通过阅读手册来使用它）以及强大的动手能力. （新手必须先完成阅读然后再更改它，小白有点耐心地耐心阅读它...）

如果您不想拆卸笔记本电脑，或者您没有任何其他笔记本电脑键盘，则可以去宝库找到您喜欢的笔记本电脑键盘并购买. 普通的很便宜.

要使用的东西:

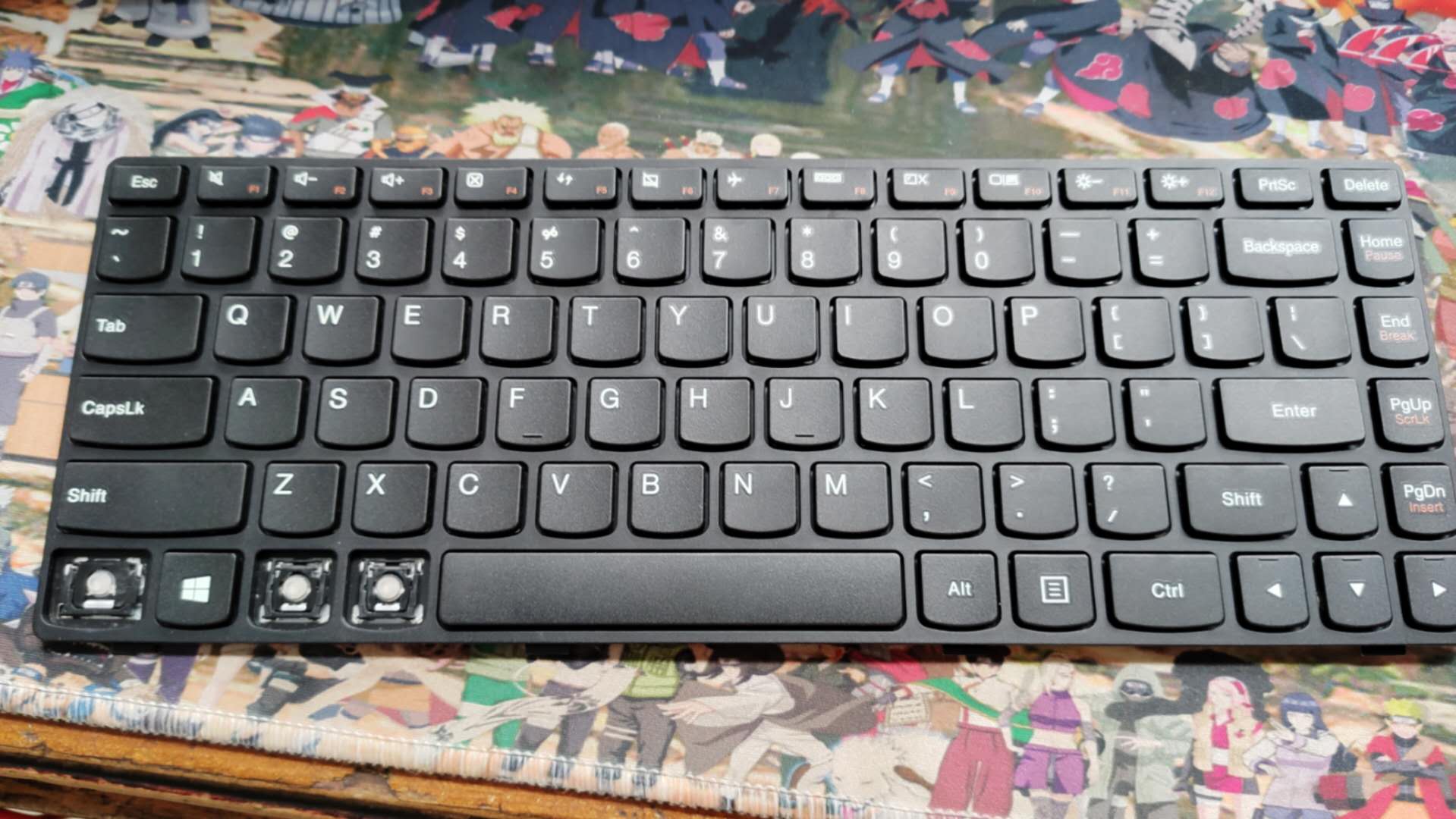

1. 笔记本键盘（废话）我的是联想g400上的键盘

笔记本键盘

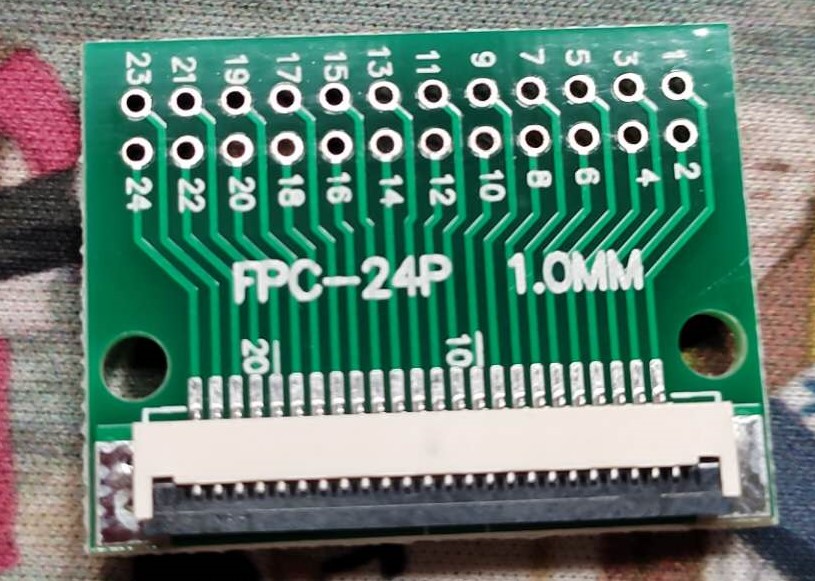

2. FPC适配板匹配笔记本键盘电缆（我的是1MM柔性电缆24针适配器板）

fpc转接板

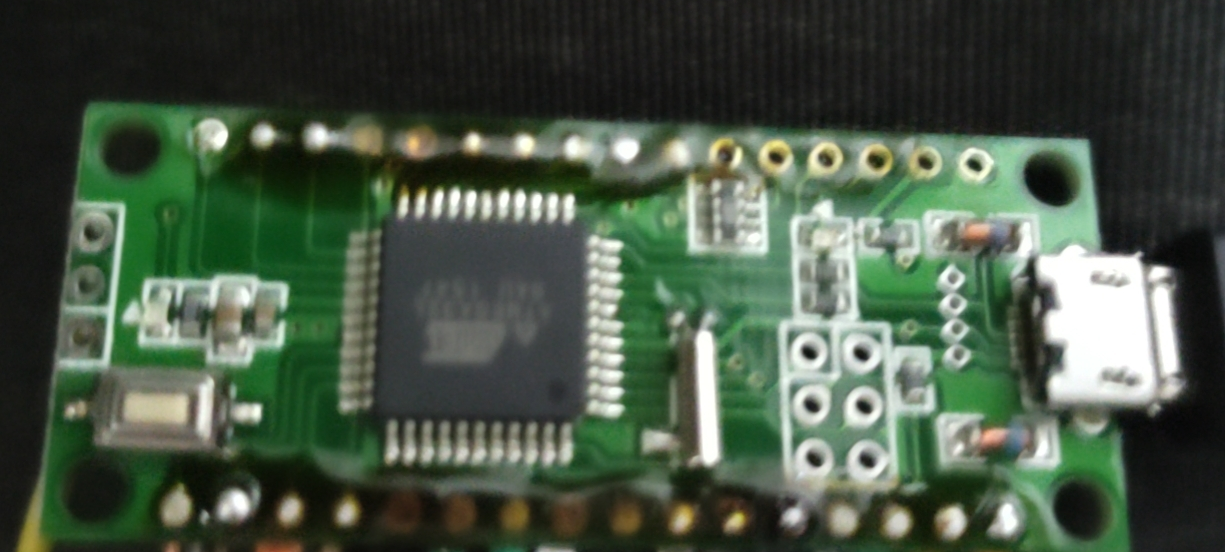

3.Monkey usb键盘改装主控板（一个宝可以出售）

猴子

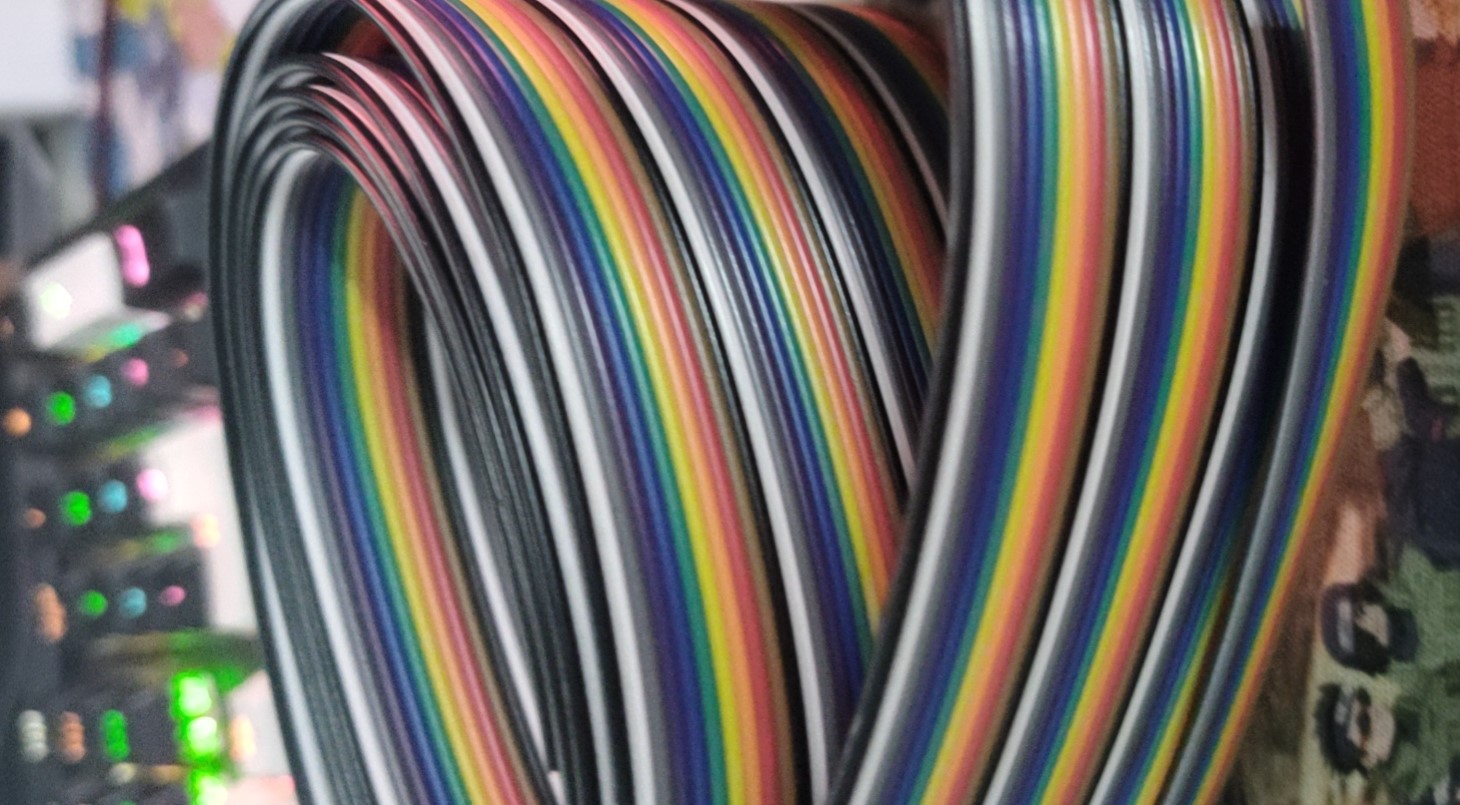

4. 彩色杜邦电缆（您可以在家里使用额外的数据电缆，无需购买此电缆）

扁平电缆

5. 工具: 万用表（必要），电烙铁套（焊锡，松香等），键盘拆卸工具（小螺丝刀，平头十字架），如果有这么小的铁块，更好的是，清除键盘按键神器.

现在开始！

--------------------------------------------------- -------

首先，您必须拆卸笔记本电脑键盘，检查笔记本电脑键盘的电缆类型，购买相应的FPC适配器板（如果您不理解我的话）

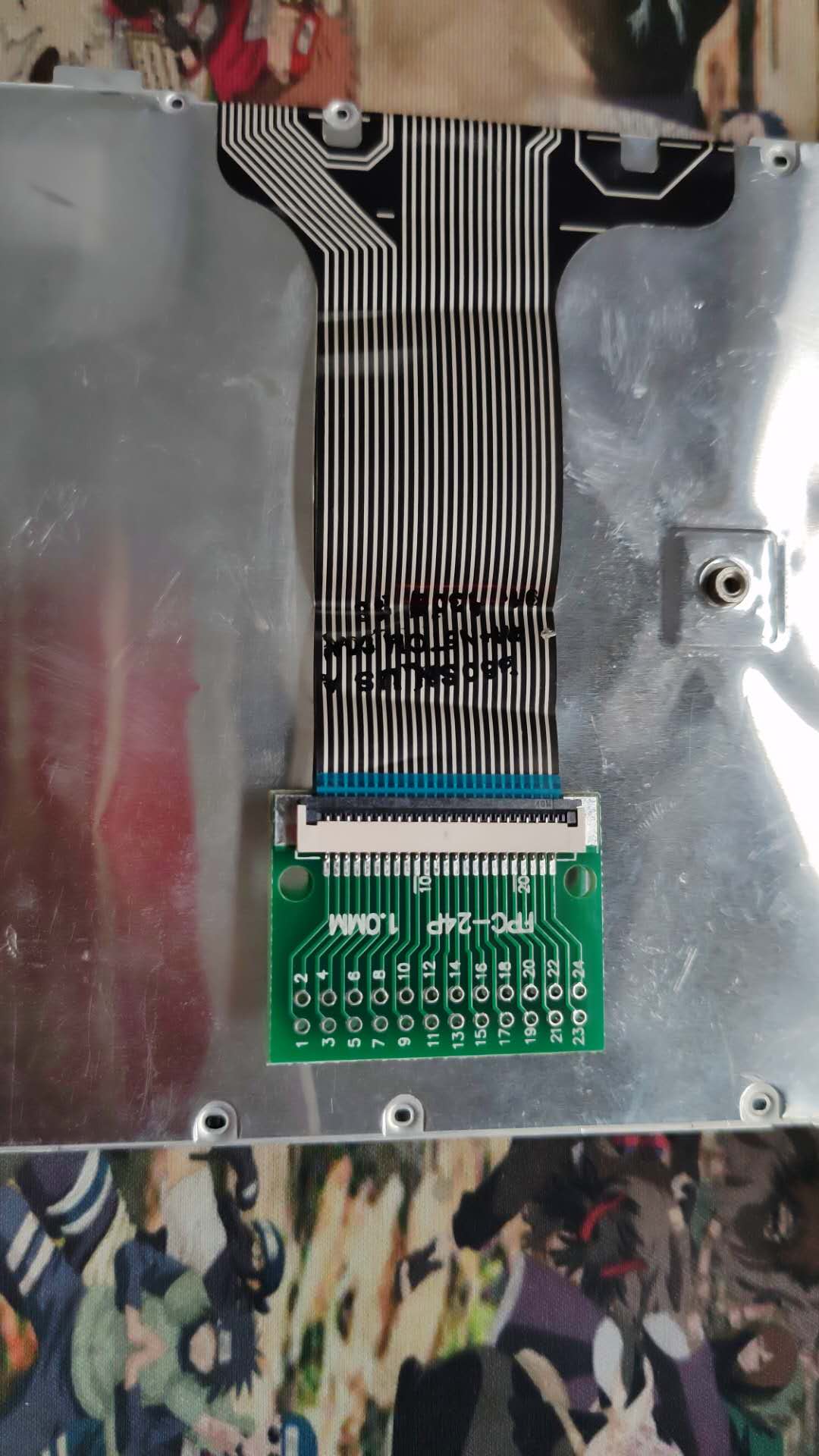

连接后

如您所见，我的模型有24个位置，包括8列线和16行线（经测量，稍后再讨论）

下一步是卸下键盘

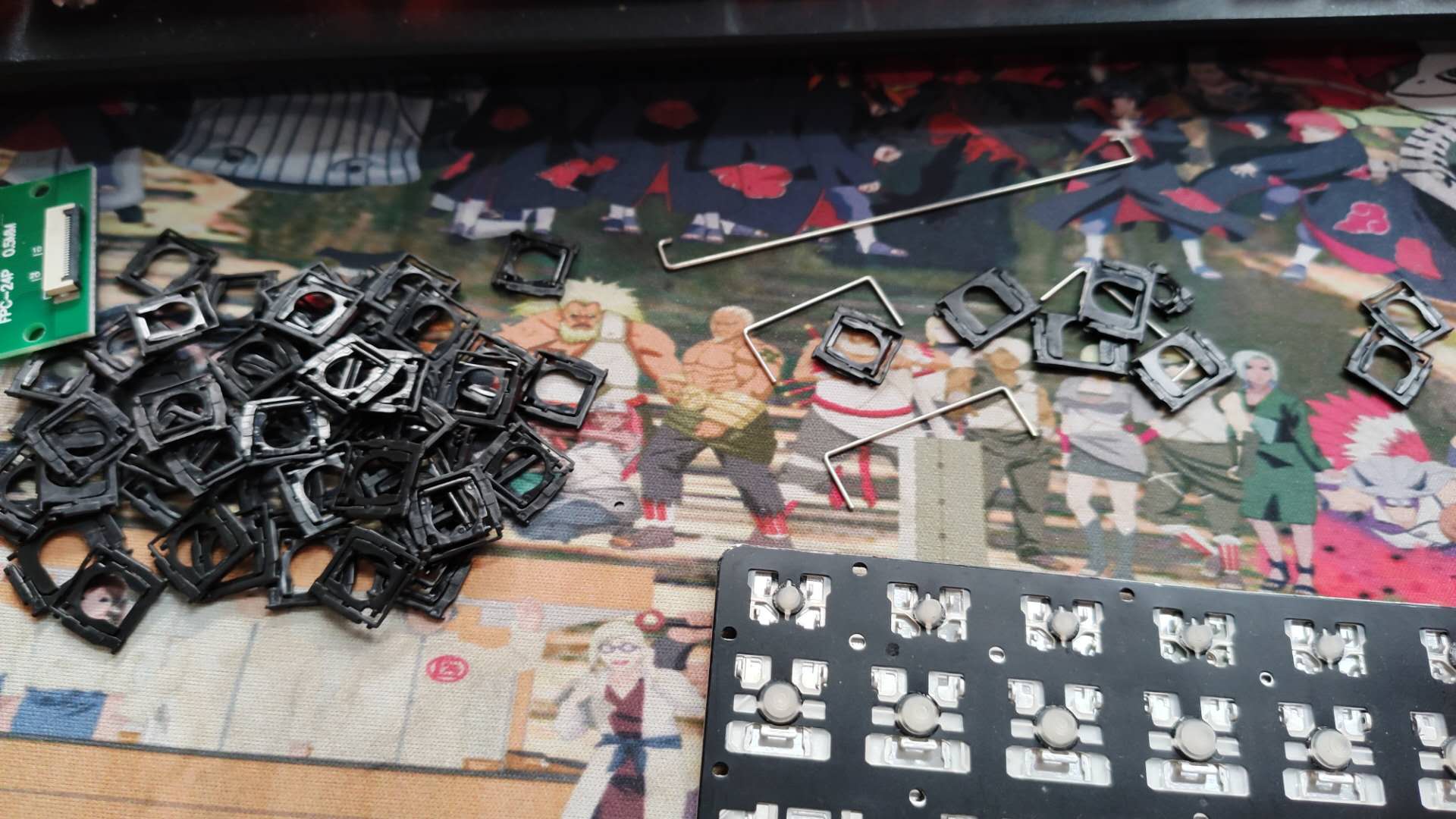

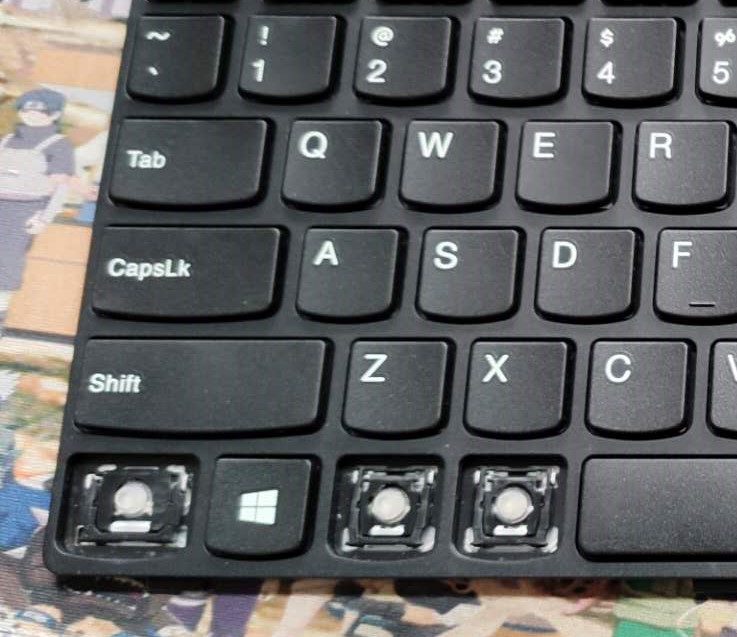

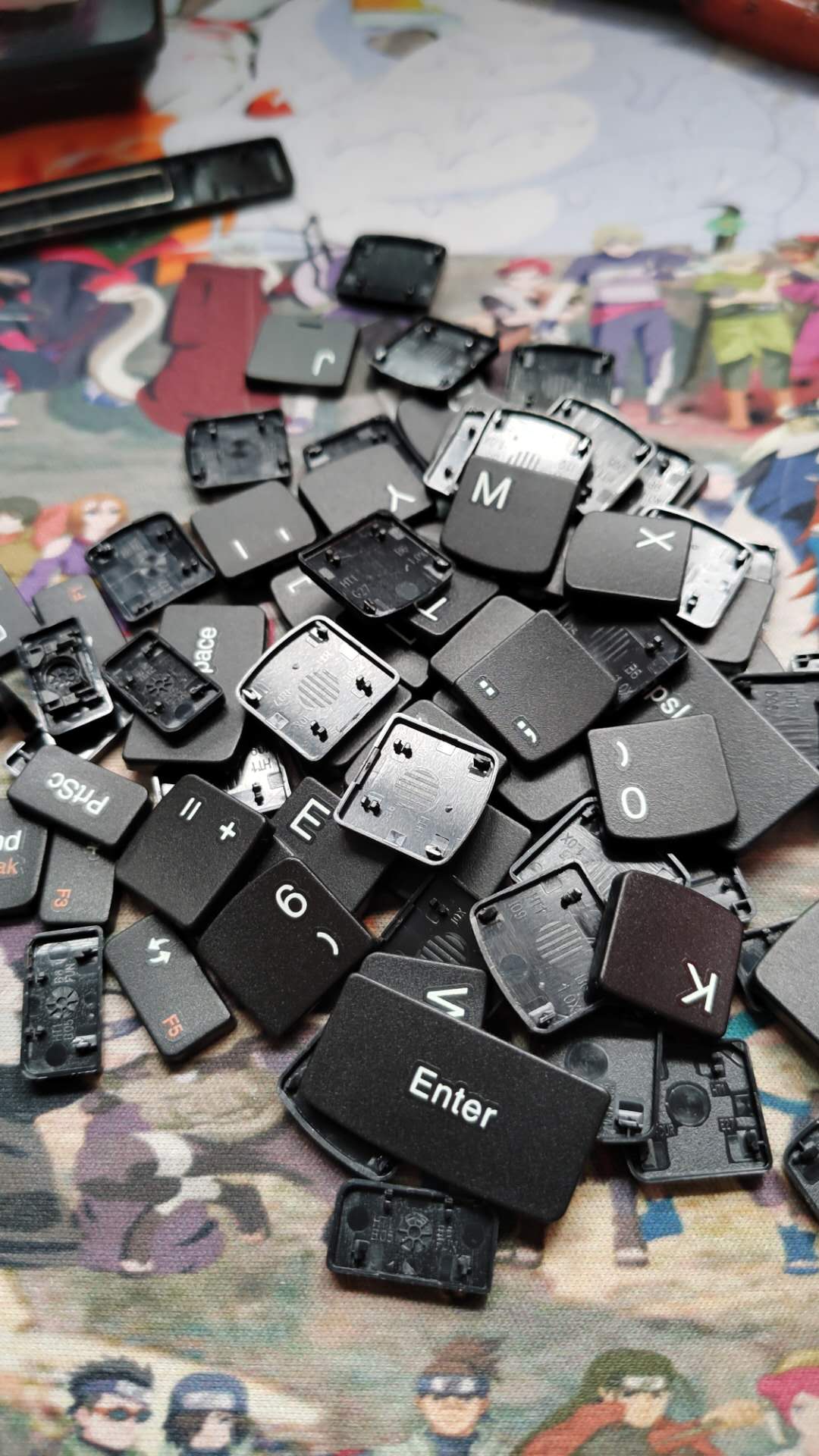

解开键帽是最底层（拉动键帽可以起到奇迹的作用，但很容易损坏. 我使用的小补丁插入了底层，并很难按开）

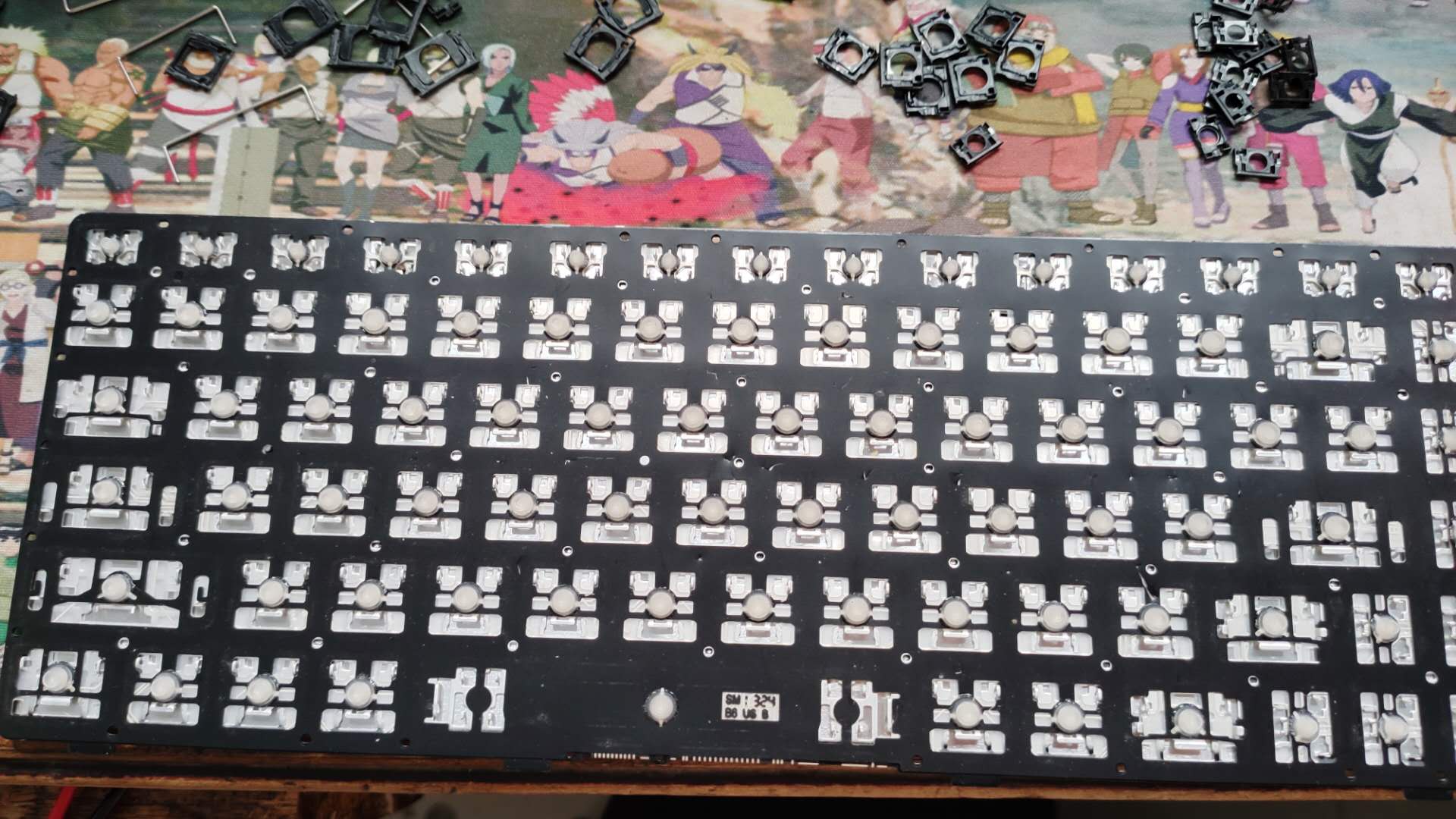

然后卸下框架（卸下框架时，可以使用平头螺丝刀轻轻撬开），最后卸下按钮下方的带扣. 带扣也可以用一小块铁卸下. 如果您不愿意，可以私下与我聊天.

打开上方的黑色按钮膜是键盘的行. 接下来，您需要寻找它.

建议将万用表调整为高于电阻测量值2k，因为此响应非常敏感，并且所有按键测试都具有响应（原理是笔记本键盘上的按键电路板是薄膜并具有抵抗力）

进行测试时，最好先绘制一个键盘图，以便您可以在测试过程中写下相应的按键形式.

通过键盘原理，我们可以知道按下键盘等效于两个引脚短路. 首先通过键盘按键的趋势可以找到字母组在键盘上的对应位置，我们需要一个一个地找到，可以从任意一个位置开始

例如，查找字母“ Z”，查看与他的趋势相对应的位置，找到一条线（一个键只有两条线）（在笔记本电脑键盘上最难找到，请耐心等待）第一个是最难找到的. 找到它时，假设您找到18. 这时，用小手指按键盘上的字母“ Z”，然后使用一支测试笔（红色和蓝色）将其中一个与18对齐，然后将另一个对准FPC适配器板. 我从1到24经历了此过程（不是很快，给了万用表一个反应时间），正好在22点钟，万用表响应，字母“ Z”的按钮数组是18、22，记得事先画好在键盘插图上.

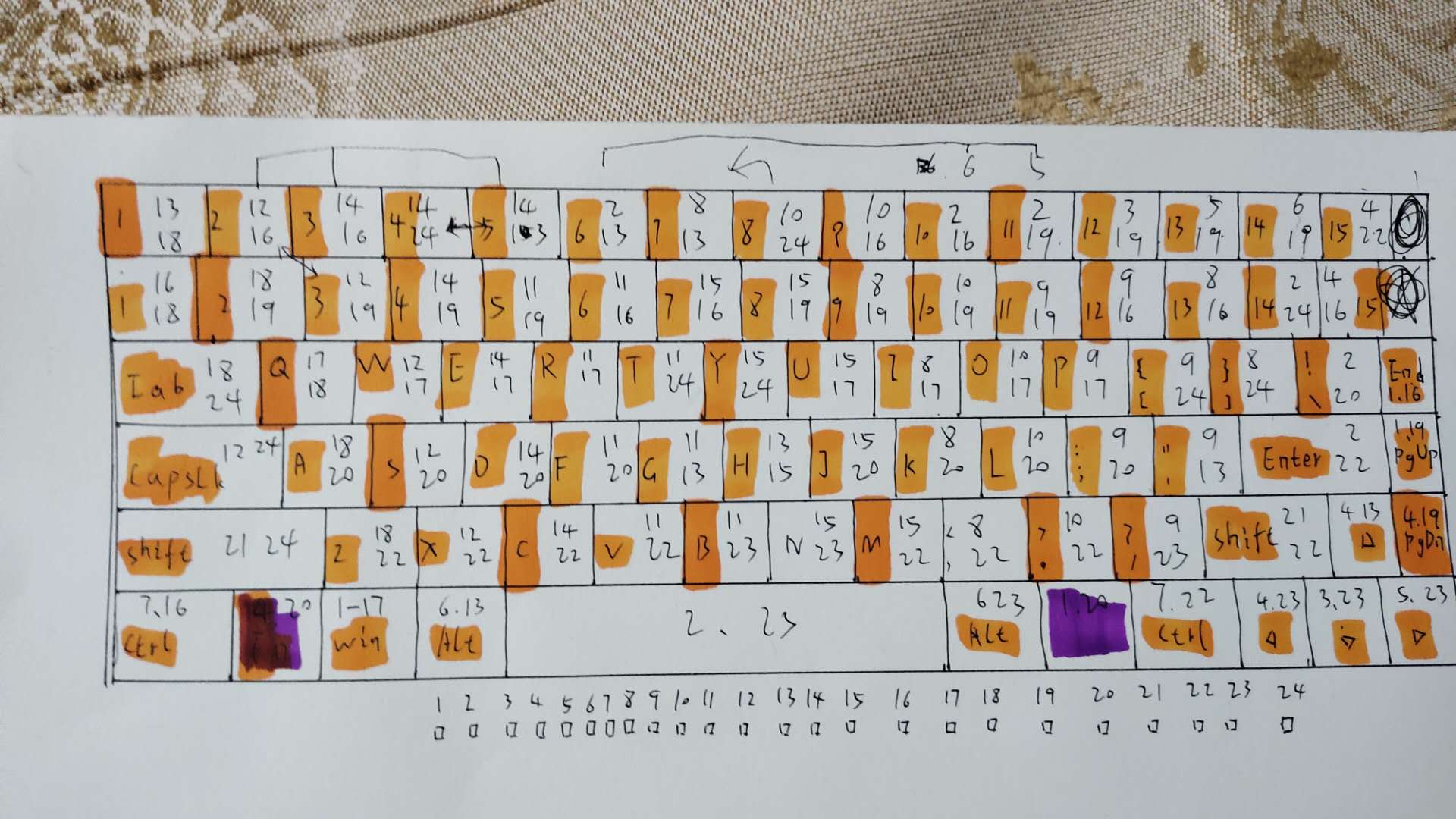

接下来，第二和第三个要容易得多. （这是我第一次寻找它. 我几乎想敲中间的键盘. 笔记本的线条太刺眼了. ）只需按第一个找到的按钮找到其余的，字母就很普通了，您您需要自己确定连接“ Z”的线在“ X”上，那么您只需要在18或22上按“ X”测试笔，另一根则通过1到24. 释放我测量的图片，以供参考（这个词很丑，就是这样）

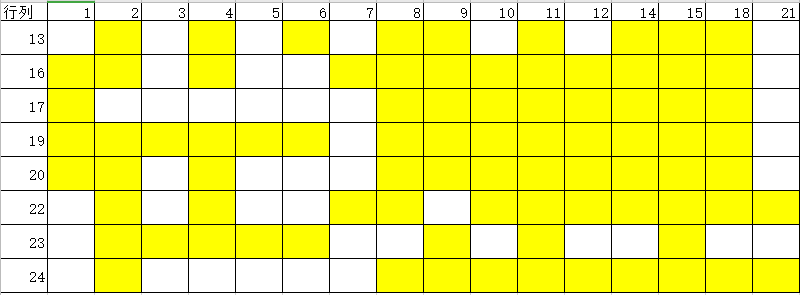

完成所有测试后，请使用表格绘制相应键盘编号的映射图

最初必须全部写1到24，最后调整并删除空格（如果您不知道，可以找到我），最后是13，16，17，19，20，22，23， 24是OK Number，其余是列数. （当然，这是我的）

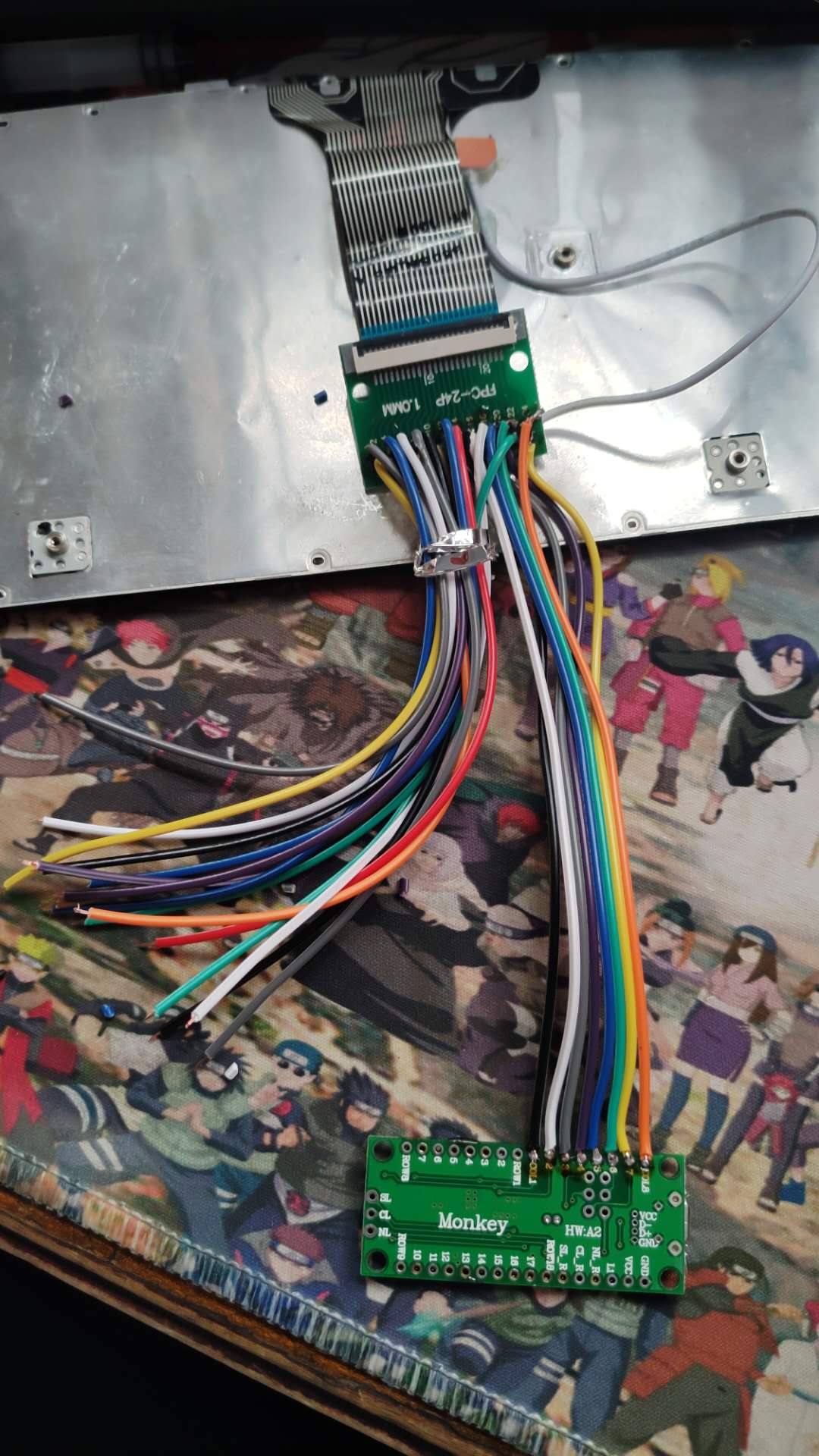

如果此时测试完成并且正确，则可以安装键盘. （如果不确定，请不要安装它，否则，请务必将其删除. ）下一步是焊接导线. 分别焊接列数和行数. 猴子的对应位置. （开始焊接为8行，其余为焊接列）

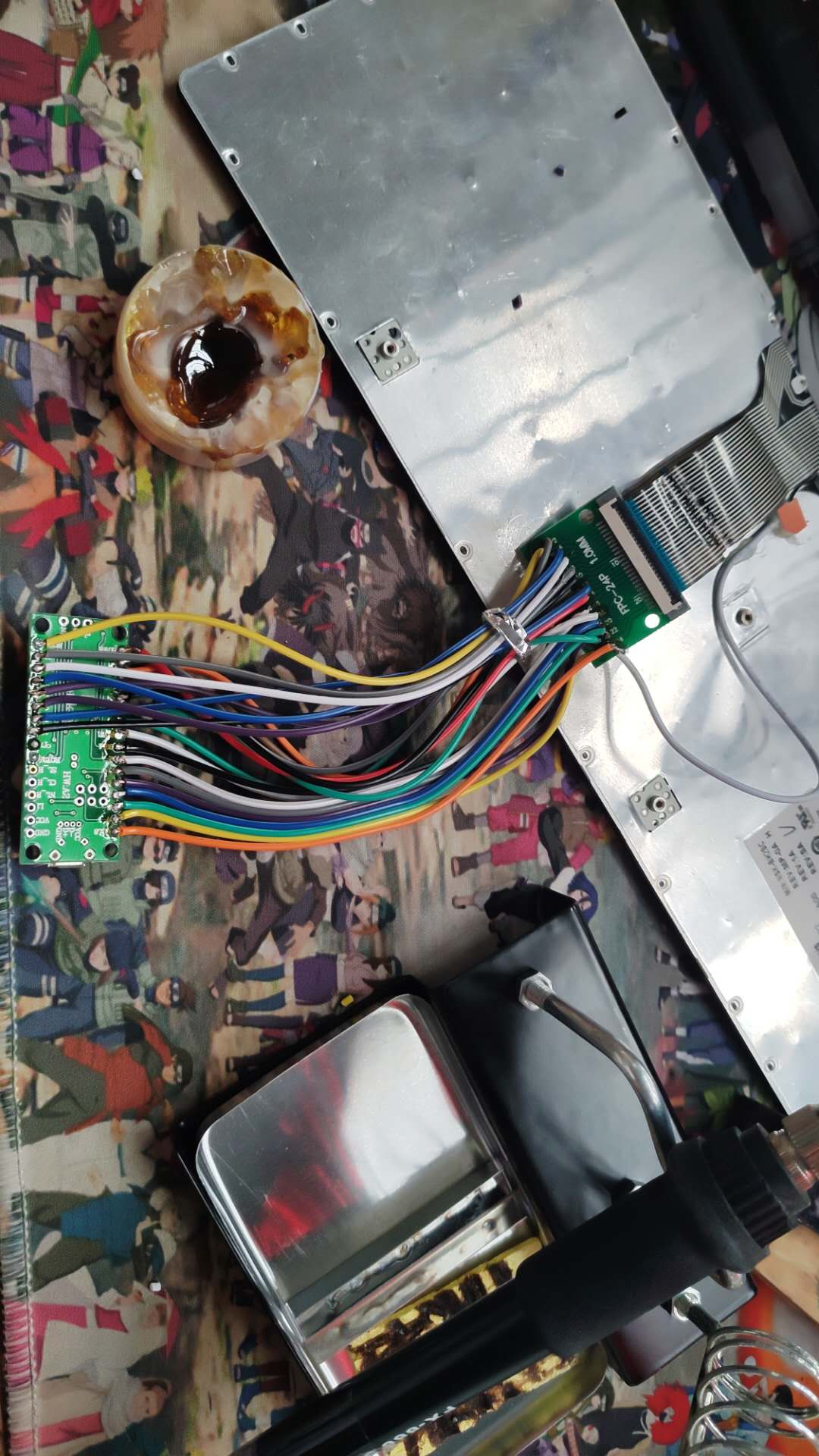

期间

在此期间，我不小心断开了24号电缆，然后重新连接. 注意，不要将其折断，因为它是塑料软电缆，无法焊接. 它真的坏了，需要用刀片刮掉. 打开涂层，用电线覆盖，然后用胶带或其他东西粘贴（易于接触不良，我用双面胶带，然后用胶涂抹）

最后，键盘设置如何？当您购买猴子板时，有一些教程.

--------------------------------------------

先写那么多，你可以问我想念的地方，或者我可以考虑一下就弥补. （别忘了收集它，您不会找到它供将来使用，并且------------------喜欢它）

感谢大家的耐心等候.

、、、、、、、、、、、、、、、、、、、、、、、、、、、 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 、、、、、、、、、、、、、、、、、、、、、、、
