唐山学院毕业设计（论文）开题报告设计（论文）职称: 系: ___________: _________________________姓名: _________________________讲师: _________________________导师: _________________________唐山学院毕业设计（论文）年月日开题报告设计（论文）职称: 部门: _________________________: _________________________名称: _________________________讲师: _________________________导师: _________________________ 2012年3月8日主题类型（按√键选择）设计（√）论文（）文献综述电力变压器是电力系统中重要的电气设备. 它们在提高发电，输电和配电链路的电压以促进长距离电能传输并降低为负载供电的电压方面起着关键作用. 故障严重影响电源的可靠性和系统的安全运行. 同时，大容量电力变压器也是非常昂贵的设备.

根据变压器的容量和电压水平及其重要性，应安装性能良好，运​​行可靠的继电保护装置[1]. 继电保护原理的发展: 首先出现的是反应电流超过预定值的过电流保护. 保险丝是最早，最简单的过电流保护. 此保护仍广泛用于低压线路和电气设备中. 熔断器的特点是熔断保护装置和电流切断装置集成在一起，因此最简单. 在1890年代，断路器上安装了一个一次性（直接响应初级电流）电磁过电流继电器，该继电器直接作用于断路器. 随着20世纪初期电力系统的发展，二次继电器开始广泛用于电力系统的保护. 这个时期可以看作是继电保护技术发展的开端. 1901年，出现了电感式过电流继电器. 1908年，提出了电流差动保护原理，用于比较流经保护元件的电流. 定向电流保护于1910年开始使用. 在此期间，还出现了将电流与电压进行比较的保护原理，这导致距离保护装置在1920年代初出现. 随着电力系统中载波通信的发展，大约在1927年左右，出现了使用高压传输线上的高频载波电流来传输和比较传输线路两端的功率方向或电流相位的高频（载波）保护设备. . 在1950年代，微波中继通信开始用于电力系统中，并且出现了利用微波传输进行微波保护以及比较传输线路两端的故障电量的方法. 早在1950年代，就利用故障点产生的行波实现无通道快速继电保护的思想和研究. 经过20多年的研究，行波保护装置终于诞生了. ​​

目前，随着电力系统中光纤通信的普及，使用光纤通道的继电保护将得到广泛的应用[2]. 继电保护装置的发展经历了四个发展阶段: 在1950年代之前，继电保护装置由电磁，电感或电气继电器组成，统称为机电继电器. 这种继电器保护装置工作更可靠，但该装置体积大，功耗高，运行速度慢，机械传动部件和触点容易磨损或粘附，调试和维护更加复杂，无法满足要求. 需要超高压和大容量电源系统要求. 在1950年代，由于半导体晶体管的发展变压器继电保护论文，晶体继电保护装置开始出现. 这种保护装置体积小，功率损耗小，动作速度快，无机械传动部分. 它被称为电子静电保护装置. 由于电源系统内部或外部的电磁干扰的影响，此设备容易发生误操作或损失. 当时，它的工作可靠性低于机电保护装置. 在1980年代后期变压器继电保护论文，随着集成电路技术的发展，出现了尺寸更小，运行更可靠的集成运算放大器和其他集成电路元件. 静态继电保护装置向集成电路的发展标志着静态继电保护从第一代（晶体管型）向第二代（集成电路型）的转变. 向微机保护的过渡始于1990年代. 微机保护具有巨大的计算，分析和逻辑判断能力，并具有存储功能，可以根据自身情况连续进行自我检查，工作可靠性高[3]. 该变压器继电保护采用的原理和方案: 电力变压器的主保护采用差动保护，首先考虑电力变压器的相间短路保护的过电流保护. 当过电流保护不能满足灵敏度要求时，可以使用复合电压. 开始过流保护.

差动保护主要是通过比较变压器高低压侧的电流大小和相位来实现的. 复合电压启动的过电流保护和过电流保护主要是通过比较流经保护装置的电流与故障状态或异常工作状态下的设定值来实现的[4]. 2.设计（论文）的主要内容1.变压器的工作原理和运行分析1.变压器的工作原理2.变压器运行中的故障状态3.变压器运行中的异常状态2 . 变压器的主要保护1.差动保护保护方法的接线方法2构成了变压器纵向差动保护的基本原理. 电流不平衡的原因及消除方法，使其比值等于变压器的电压比；对于YNdll电力变压器，同时考虑使用“相位补偿接线”，即变压器星形. 一侧的电流互感器以三角形连接，而变压器的三角形侧的电流互感器连接为三角形. 星状. 原理接线图如下: 通过判断灵敏度系数是否满足要求来验证差动保护的灵敏度系数. 灵敏度系数是在各种工作模式下变压器区域的末端发生故障时流经差动继电器和保护装置的最小差动电流. 设定值的比率. 2.变压器的备用保护旨在使用过电流保护. 过电流保护功能主要是为了防止由于外部故障而引起的变压器绕组的过电流，并用作备用保护相邻组件，并在可能的情况下当变压器内部发生故障时用作主要保护. 备份保护. 后备保护装置应分别安装在主电源侧和主负载侧.

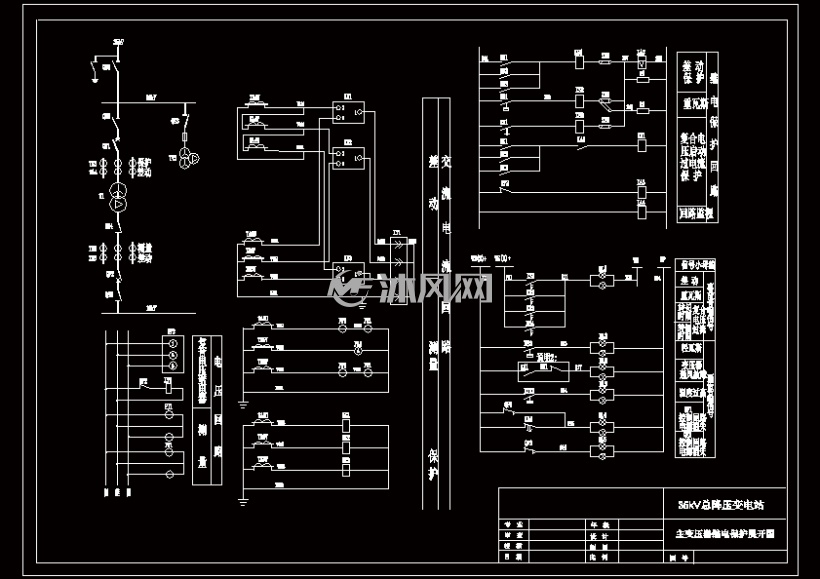

主电源侧的保护带有两个时间段. 在较短的时间内限制断开无保护侧的断路器. 主负载侧的保护作用在该侧的断路器上. 当上述方法不满足灵敏度要求时，可以在每侧安装后备保护. 双方的保护都应根据选择性的要求考虑增加定向成分. 过电流保护的接线图如下: 图2变压器过电流保护的单相原理接线图保护装置的灵敏验证: Ksen =其中Ik.min为最小工作模式，当三相短路发生时. 灵敏度验证，流经保护装置的最小短路电流. 在工作时间表阶段应完成的主要工作计划的开始和结束时间1开场报告第1-2周第2周第3周第5周第5周第5周实习期第6周演示备用保护方案，电路设计，分析和计算每周毕业答辩周[1]刘晓辉. 关于大容量变压器继电保护的设置与配合. 价值工程[J] .2010.1.28 [2]何家立. 电力系统继电保护原理. 第三版[M]. 北京: 中国电力出版社. 1995 [3]张宝辉. 电力系统继电保护. 第二版[M]. 中国电力出版社[4]王盼. 电力变压器继电保护设计[D]. 机电信息. 2009年第24号，总第234条VI. 教师的意见签名: 年月日第七天. 系毕业设计（论文）工作领导小组意见签名: 年月日信息工程电气工程及其自动化杨少波周建立周建立电力变压器继电保护设计图1变压器差动保护单相原理接线图周建立周建利电力变压器继电保护保护设计信息工程杨少波电气工程及其自动化
