在PCB设计中使用屏蔽盖夹

屏蔽罩是合金金属罩. 中国集成电路交易网是减少显示器辐射的重要组成部分. 在MID或VR产品中使用时，可以有效减少模块之间的相互干扰. 如图所示，主控制功能模块与电源模块和WIFi模块之间的隔离很常见.

1. 屏蔽夹

通常，使用无线通信的产品通常在电路板上设计有屏蔽框（以隔离电磁干扰（EMI），但是要使屏蔽框起作用屏蔽罩夹子，通常需要两部分，一个是使用屏蔽框）. SMT零件屏蔽罩夹子，另一个是屏蔽盖，因此必须打开两套以上的冲压模具.

现在，一些动脑筋的制造商提出了一种用夹子代替屏蔽框架的方法. 该夹子不仅可以使用SMT零件，而且尺寸小，因此不怕变形. 该夹子可以直接代替屏蔽层. 框架时，将线夹焊接到电路板上，然后将屏蔽盖直接安装在这些线夹之间并夹紧即可，这相当于减少了一个屏蔽框架的成本. 如图1-2

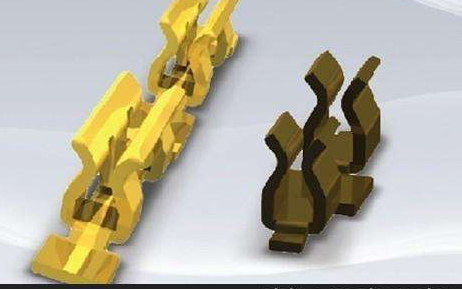

图1-2普通的屏蔽盖夹

尽管屏蔽夹具有许多优点和成本优势，但仍然存在许多需要注意的工程设计问题:

1. 有什么建议应该将夹子放置多远？根据制造商的回答，通常将夹子放在25mm处就足够了.

2. 基本上，我们已经在角落处设计并放置了屏蔽夹，这使操作员更容易准确地定位屏蔽盖. 然后，在没有屏蔽夹的其他地方设计一些接地布，可以稍微提高屏蔽罩的电磁隔离能力. 另一方面，当屏蔽夹无效时，无需重新设计电路板就可以立即将其更改为屏蔽框架.

1. 使用屏蔽罩模块

在MID或VR产品的PCB设计中，我们经常屏蔽一些模块

1. 电源模块（PMU + DCDC + LDO）

如图1-3所示，电源模块通常作为热源和干扰源存在于PCB上，并在其中添加了屏蔽罩以有效减少其外部辐射干扰.



图1-3电源模块的屏蔽层

2. 核心模块（CPU + DDR +闪存[EMMC]）

核心模块是PCB的核心部分. 稳定且不受干扰的操作是系统稳定性的重要组成部分. 作为易受外部干扰的模块，通常设计有用于屏蔽的屏蔽盖，如图3 -19所示.

3. Wifi和蓝牙模块

随着模块集成度的不断提高，WiFi模块还集成了许多其他功能，例如蓝牙. 集成度越高，自然会干扰WiFi信号的接收. 另一个主要干扰源是PCB板. 元件，高频电路在工作时会产生强烈的干扰. 这时，大多数品牌制造商将使用屏蔽来消除或减少主板对天线的干扰. 金属屏蔽罩是一个不错的选择. 当然，电磁波对内部电路的影响也会阻止内部产生的电磁波向外辐射. 当然，天线的位置也很重要. 通常将其放在板边缘的干净位置，如图1-4所示，该图演示了带屏蔽的Wifi蓝牙模块.



图1-4 Wifi蓝牙模块护罩

小助手提示:

在设计屏蔽罩时，请尝试将其设计为没有多边形的矩形，这会增加生产难度.



如图1-5所示，它显示了常用的绘制方法和屏蔽夹的位置
