掺铒光纤放大器_光放大器的工作原理_掺铒光纤放大器原理

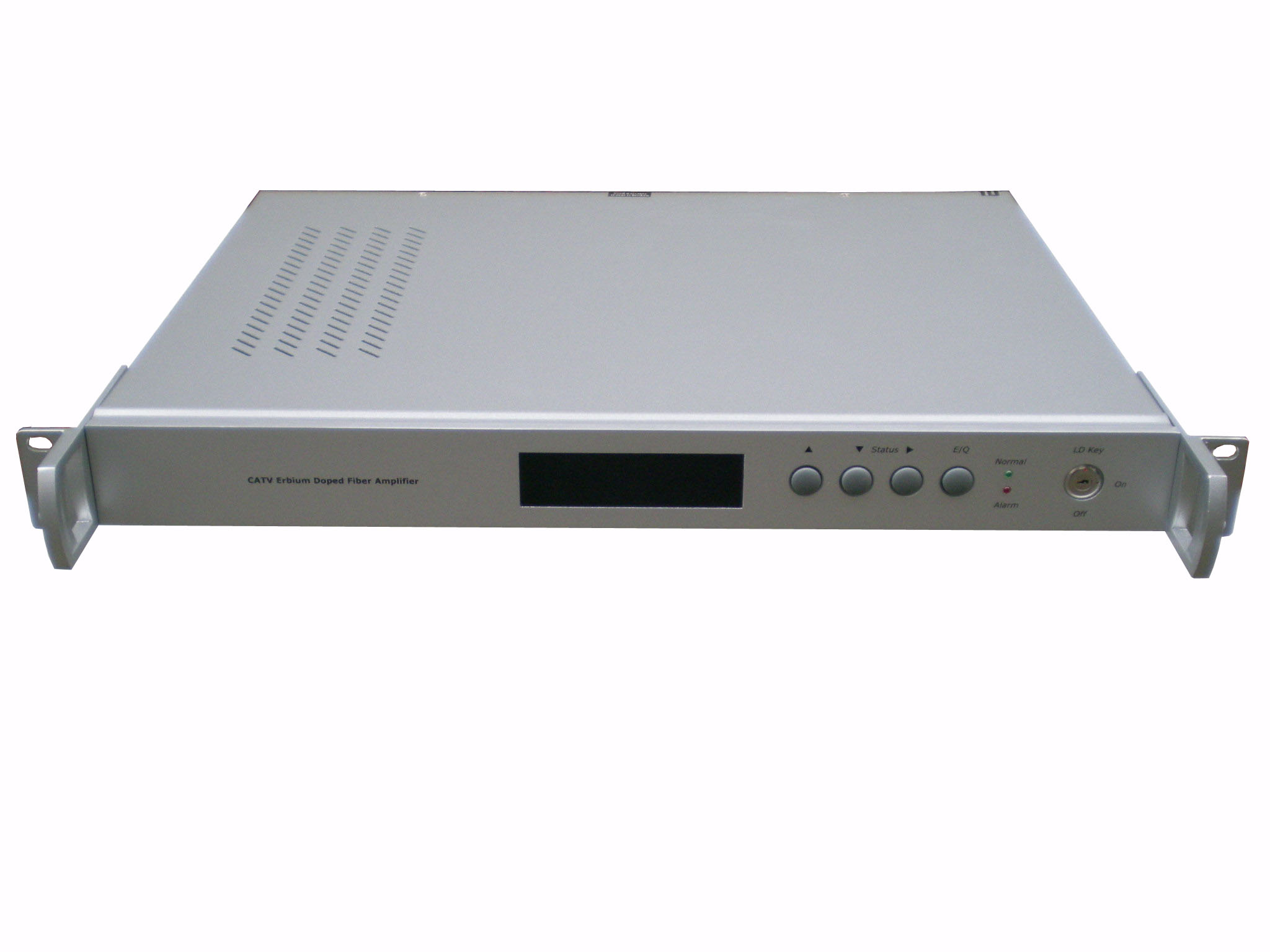

词名：掺铒光纤放大器

常用别名：Erbium Doped Fiber Application Amplifier；Erbium Doped Fiber Amplifier

缩写：EDFA

来历：Er-Doped Fiber Amplifier

相关术语：Optical Amplifier

石英光纤掺稀土元素(如Nd、Er、Pr、Tm等)后可构成多能级的激光系统，在泵浦光作用下使输入信号光直接放大。提供合适的反馈后则构成光纤激光器。掺Nd光纤放大器的工作波长为1060nm及1330nm，由于偏离光纤通信最佳宿口及其他一些原因，其发展及应用受到限制。EDFA及PDFA的工作波长分别处于光纤通信的最低损耗(1550nm)及零色散波长(1300nm)窗口，TDFA工作在S波段，都非常适合于光纤通信系统应用。尤其是EDFA，发展最为迅速，已实用化。

在掺铒光纤发展的基础上，不断出现许多新型光纤放大器，例如，以掺铒光纤为基础的双带光纤放大器(DBFA)，是一种宽带的光放大器，宽带几乎可以覆盖整个波分复用(WDM)带宽。类似的产品还有超宽带光放大器(UWOA)，它的覆盖带宽可对单根光纤中多达100路波长信道进行放大。

工作原理

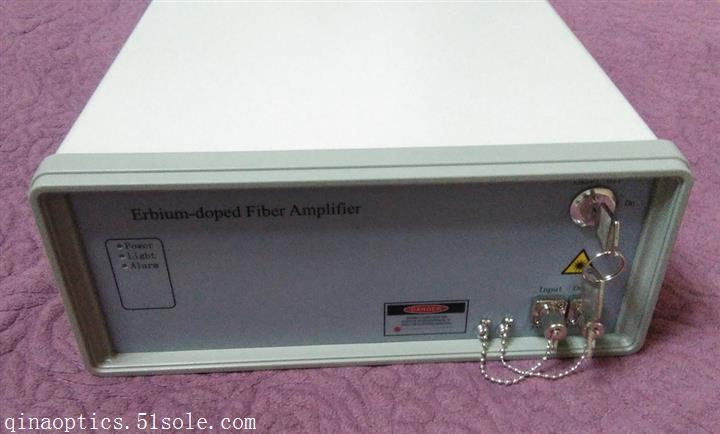

掺铒光纤放大器的工作原理 掺铒光纤放大器主要是由一段掺铒光纤（长约10-30m）和泵浦光源组成。其工作原理是：掺铒光纤在泵浦光源（波长980nm或1480nm）的作用下产生受激辐射，而且所辐射的光随着输入光信号的变化而变化，这就相当于对输入光信号进行了放大。 研究表明，掺铒光纤放大器通常可得到15-40db的增益，中继距离可以在原来的基础上提高100km以上。那么，人们不禁要问：科学家们为什么会想到在光纤放大器中利用掺杂铒元素来提高光波的强度呢？我们知道，铒是稀土元素的一种，而稀土元素又有其特殊的结构特点。长期以来，人们就一直利用在我学器件中掺杂稀土元素的方法，来改善光学器件的性能，所以这并不是一个偶然的因素。另外，为什么泵浦光源的波长选在980nm或1480nm呢？其实，泵浦光源的波长可以是520nm、650nm、980nm、和1480nm，但实践证明波长980nm的泵浦光源激光效率最高，次之是波长1480nm的泵浦光源。

物理结构

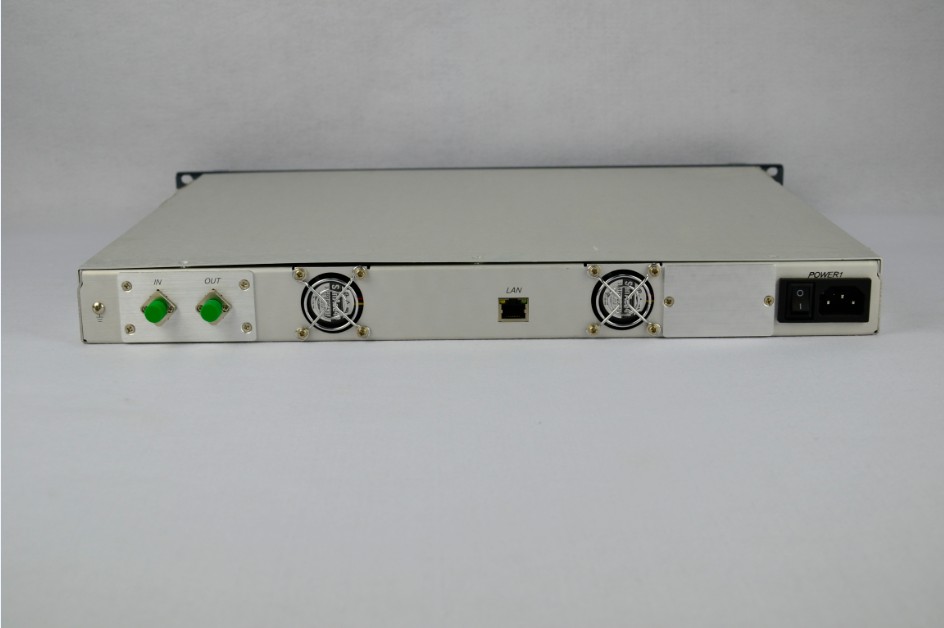

掺铒光纤放大器基本结构。在输入端和输出端各有一个隔离器，目的是使光信号单向传输。泵浦激器波长为980nm或1480nm，用于提供能量。耦合器的作用是把输入光信号和泵浦光耦合进掺铒光纤中，通过掺铒光纤作用把泵浦光的能量转移到输入光信号中，实现输入光信号的能量放大。 实际使用的掺铒光纤放大器为了获得较大的输出光功率，同时又具有较低的噪声指数等其他参数，采用两个或多个泵浦源的结构，中间加上隔离器进行相互隔离。为了获得较宽较平坦的增益曲线，还加入了增益平坦滤波器。

优点

1.掺铒光纤的放大区域恰好与单模光纤的最低损耗区域相重合。那么，被掺铒光纤放大器放大的光在光纤中的传输损耗小，能传输比较远的距离。

2.对数字信号的格式及数据率“透明”。

单模光纤损耗谱和掺饵光纤放大器的增益谱

3.放大频带宽，能在同一根光纤中传输几十甚至上百个信道。

4.噪声指数低，接近量子极限，意味着可级联多个放大器。

5.增益饱和的恢复时间长，各个信道间的串扰极小。

分类

1.功率放大器（booster-Amplifier），处于合波器之后，用于对合波以后的多个波长信号进行功率提升，然后再进行传输，由于合波后的信号功率一般都比较大，所以，对一功率放大器的噪声指数、增益要求并不是很高，但要求放大后，有比较大的输出功率。

2.线路放大器（Line-Amplifier），处于功率放大器之后，用于周期性地补偿线路传输损耗，一般要求比较小的噪声指数，较大的输出光功率。
