一.CMTS、CM 和HFC概念

1.CMTS：(Cable Modem Terminal Systems)，CMTS是管理控制Cable Modem的局端设备，为有线电视网用户提供数据接入业务，同时完成对IP包和数据信号的调制、解调、转换和路由功能，又被称为有线路由器。 2.Cable Modem：简称CM，是CMTS系统的终端设备。完成数据信号与模拟信号转换，并对信号进行调制解调，使信息能够在HFC网络上更好的传输，故被称为有线电视调制解调器。

3.HFC网络：HFC网络是指光纤与同轴电缆的混合网络，采用光纤到服务区，而进入用户的部分则采用同轴电缆，是广电网络公司的基础传输网络。

4.CMTS系统的组成：局端系统CMTS 、中间传输系统HFC网络、用户终端系统（包括CM 和用户端CPE等）。 基于CM的双向改造技术 Cable Modem接入网方案是基于双向HFC网的数据传输系统，系统包括前端设备CMTS和终端设备Cable Modem（CM），采用DOCSIS1.0/2.0/3.0技术标准，利用有线电视网下行频段和上行频段分别提供数据回传和下载通道，下行通道的频率范围为88～860MHz，每个通道按频道带宽8MHz设定，采用64QAM或256QAM调制方式，下行数据传输速率最大为40Mbps。上行通道的频率范围为5～65MHz，每个通道的带宽可为200、400、800、1600、3200kHz，采用QPSK或16QAM调制方式，对应的数据传输速率为5Mbps或10Mbps。

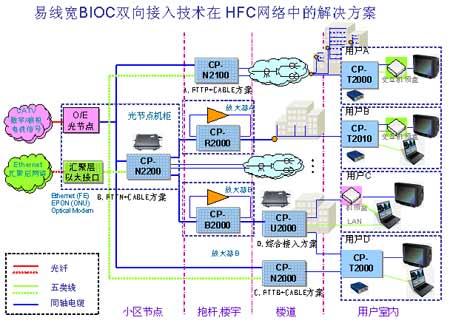

5.CABLE MODEM在实际应用中的组网架构如下图：

二.CM模块

1.CM模块部分的具体功能如下： （1）调谐器

调谐器直接与CATV的插座相连，通常用内置双工调谐器，这样可以通过一个调谐器实现上行和下行两个方向的信号传输。调谐器必须具有足够好的质量，从而能够接收数字调制的QAM信号。主要的提供商有Alps、Sharp、Temic和Panasonic公司。cmts系统 （2）物理/MAC模块

该模块包括：解调器、突发调制器、MAC模块。各部分的主要功能如下： a 解调器

在接收方向上，IF信号送入解调器。该解调器通常包含A/D转换器、QAM-64/256解调模块、MPEG帧同步模块，RS纠错模块。提供解调芯片的厂商Broadcom、Stanford Telecom等公司。 b 突发调制器

在发送方向，突发调制器的信号通过调谐器送入上行信道，该突发调制器对每一个脉冲进行RS编码，对信号进行基于所选速率的OPSK/QAM-16调制和D/A转换。同时输出信号还可通过电平调整来补偿未知的电缆损耗。提供相应芯片的公司只有Broadcom 、Stanford Telecom等公司。 c MAC模块

在接收和发射链路之间有一个MAC模块。 （3）CPU

Cable Modem可能连接着多个PC，它必须具有内部处理的能力。 （4）接口

通过MAC的数据进入Cable Modem的PC接口，它可能是Ethernet、USB、PCI总线等。

2.CM模块指示灯的状态如下：

另：Cable Modem终端系统（CMTS）能和所有的Cable Modem通讯，但是Cable Modem只能和CMTS通讯。如果两个Cable Modem需要通讯，那么必须有CMTS转播信息。

Cable Modem加电工作后，首先自动搜索前端的下行频率，找到下行频率后，从下行数据中确定上行通道，与前端设备CMTS建立连接，并交换信息，包括上行电平数值、动态主机配置协议(DHCP)和小文件传送协议(TFTP)服务器的IP地址等。
