本方案不再使用集线器的主要原因是：

1、当初选择集线器的主要目的是实现路权管理，便于收费，进行数字电视整体平移后，用户管理功能由机顶盒实现，不再需要这一功能；

2、集线器耗电严重，集线器年电费达340万，去掉集线器可节省电费一半以上。

3、集线器为有源器件，故障率高，去掉集线器可大大降低故障率。

一、方案一：继续使用CMTS+CM的网络结构如果仍然使用CMTS+CM系统，可选用RFoG技术及噪声抑制技术的小型光站，极大地减少反向噪声，提高信噪比，采用高阶QAM调制技术，提高数据调制比特率，提高CMTS的上下行数据速率；此外，采用DOCSIS3.0技术升级现有系统，通过频道捆绑技术，提升系统带宽。其网络结构如图4-4所示。光节点下移，光节点处挂接RFoG技术及噪声抑制技术的双向小光站即可，机房设备（主要是光发射机）根据链路总的光损耗更改光功率较大的1310光发射机。原理图如下：

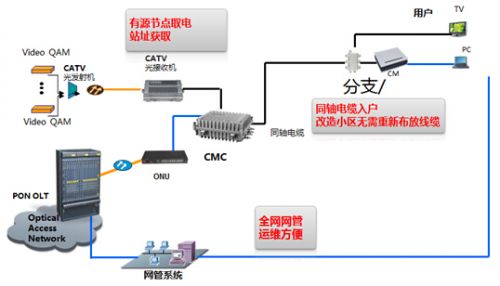

图2 双向光站下移的网络拓扑结构

1、实施要点

（1） 在新增光节点处安装突发式双向小光站；

（2） 光站箱内增加2个光分路器，一个用于正向，一个用于反向；

（3） 新光站采用60V供电，由原室外同轴分配系统供电；

（4） 机房增加光发射机；

（5） 用12端口集中分配器替换集线器；

由于本方案双向光站数量增加了8倍，机房光发射机光功率要增加，数量也要增加，同时CMTS要升级到3.0，捆绑频道数量增加，因此，资金投入大大增加。

2、带宽分析

这种结构较好地解决了反向通道噪声问题。此时，用户带宽取决于分前端的CMTS。目前，我区CMTS采用欧标，信道带宽为8M时，一个下行信道实际数据速率为50M（DOCSIS2.0），上行一般采用16QAM或QPSK调制，4个上行总速率为37M或18M左右，当升级到DOCSIS3.0时，按捆绑4个频道算，一个下行信道可达200M，覆盖400户，在100%接入率，20％的并发使用率情况下，平均每户2.5M，和NGB要求有较大差距。

3、设备费用测算

由于从现有的一个光节点400户改造为50户，无论采用那种技术，线路器材及人工费用大体相同，并且不太大，所以以下仅计算设备费用，并且按每个节点50户提供100M带宽计算。费用见下表：

表1 利用CMTS改造每50户提供100M带宽的费用

上表中CMTS按DOCSIS3.0升级后，捆绑频道，每个频道（License）平均30000万元计算。平均每户费用1348元，升级费用：每个节点50户增加100M费用至少增加6万。

二、方案二：EPON+EOC的网络结构采用EPON+EOC的模式时，50户覆盖的网络能够满足系统不断升级的要求，给用户提供较大的带宽，最终达到NGB对带宽的要求。具体实现方式有两种：

A、光节点下移方式

网络拓扑结构结构见图4-6，光节点下移至楼幢，光节点处挂接含有光接收机、ONU、EOC局端的三合一设备。

1、实施要点：

（1） 利用原预留的1芯光缆传送数据信号；

（2） 光站箱内增加2个光分路器，一个用于电视，一个用于数据；

（3） 在新增光节点处安装包含光收、ONU、EOC局端模块在内三合一设备；

（4） 三合一采用60V供电，由原室外同轴分配系统供电；

（5） 在机房调整光发射机、增加OLT，

（6） 用12端口分配器替换集线器，用CNU（EOC调制解调器）替换用户CM。

原理图如下：

图3 EPON+EOC（光接点下移）的网络拓扑结构

2、入户带宽分析

在本方案中，一个光节点带50户以下（48户），假设CBAT采用Homeplug技术，一个CBAT带宽100M，在100%接入率，20％的并发使用率情况下，每户可分配带宽10.5Mbps。
