图4 基于解复用器好光开关的OADM

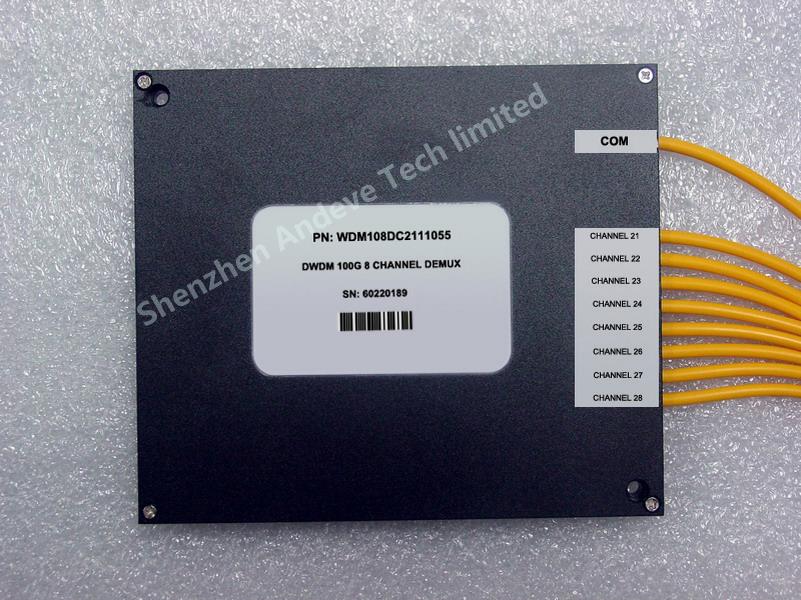

在图4中，对于采用1×8的解复用器，能力，由于采用了光转发器(Transponder)，则8×8的光交叉矩阵使光波长具有无堵塞交叉任意波长光信号均可以插入。

图5 基于解复用器和开关阵列的OADM

5耦合单元+滤波单元+合波器型的OADM技术

这种类型的方案中, 耦合单元一般为普通的耦合器(Coupler)或光环形器(Optical Circulator) 等,滤波单元有光纤光栅( FBG) 、法- 伯腔( F- P) 滤波器等,合波器为普通的耦合器和复用器。这类方案的OADM性能则主要取决于滤波单元的性能。就目前的器件水平，光纤光栅的隔离度高于20dB／0．8 nm， 而F—P腔的隔离度性能更好，可达40 dB／O．8 nm，前者温度性能较好．图5是目前较为普遍采用的一种OADM方案，输入WDM信号经开关选路, 每路的光栅对应一个波长, 被光栅反射的波长经环形器下路到本地,其它的输入WDM信号波长通过光栅经环形器跟本地节点的上路信号合波,继续向前传输。这个方案同样可以根据开关和光栅来任意选择上下话路的波长,但开关的使用同样会带来延时和损耗问题。因此如果对图4 的方案进行简化———不使用开关, 只做单个固定单波长的上下话路就有很好的性能,整个光路在上下话路的过程中是没有断路的, 几乎没有延时, 但是缺点就是没有调谐能力。

图6 基于光栅和开关的OADM

图6是采用F-P腔滤波器的OADM． 输入的WDM信号经F-P腔滤波器后，下路需要的波长到本地节点，其他波长被反射后继续向前传输．本地节点到干线的业务使用与下路相同的波长上路到输出线上．它的突出优点在于F-P腔滤波器的连续可调性， 因此可根据需要选择上下路任意的波长．

五、OADM的应用 1、OAOM在WDM全光网络中的应用 图7 是采用O A D M/o X C的全光网络结构。光分插复用器(OA D M )允许不同光网络的不同波长信号在不同的地点分插复用, 光交叉连接(O XC)设备允许不同网络可以动态组合, 按需分配波长资源, 实现更大范围的网络互连。光分插复用器(O A D M )和光交叉连接(O X C)设备只将需要在节点下载的信息送人处理设备(包括AT M 交换机、S D H 交换机和IP路由器),而不需要本节点处理的信息直接由光信道从本节点通过, 从而大大提高节点处理信息的效率,服电处理节点必须对所有到达的IP包进行处理的缺点。

图7 采用OADM/OXC的WDM全光网络结构

2、OADM在O全光网络中的应用光码分多址(O)技术是很好的全光网组网技术, 它避免了通信设备的“ 电子瓶颈” 效应和网络协议的排队延迟,能实现高速信息传输和快步异步信息接入。采用O 技术构成的全光主干网,信息的上下路既可以在节点中进行,也可以在光纤线路经过的任何地点进行, 而且不会影响光纤线路上其他用户的正常传输,它克服了传统网络中信息的上下路只能在节点中进行的限制。图8 是O DMA 全光网络开放结构,光上下路可以按需要在两个光交叉连接节点或光交换节点之间随时进行。

图8 OADM在O全光网络中的应用

六、OADM的前景展望目前光的处理技术还没有取得根本性的突破，不少光元器件性能还不成熟，而且价格昂贵，这一切限制了光节点设备的广泛应用。因此在实验室里，新型的光学元件、新的光信号处理技术、新的节点结构仍然是众多科研人致力的研究方向。例如对双芯光纤的研究，对新型光开关的研究，对光纤光栅构成的系统的研究E4]等。光网络如何面向需求，提供更多的业务一如VPN等、提供更好的Qcs服务，是光网络设备研究的另一个主要方向。作为WDM全光通信网的核心设备的光分插复用器，对全光网的传输能力、组网方式、关键性能都具有重要影响。目前我国无论是在全光通信网的研究方面，还是在相关的核心技术及产品设备的研制开发方面均远远落后于其他发达国家。而建设一个高度透明、灵活以及超大容量的国家骨干网不仅可以为未来的国家信息基础设施奠定一个坚实的基础，而且对下一世纪我国的信息产业和国民经济的腾飞及国家的安全具有极其重要的战略意义。为此，跟踪世界先进水平，深入开展全光网相关技术的研究，并最终形成具有自主知识产权的科技成果和商用化产品，已成为国内相关领域的科研机构和企业界的当务之急。目前，国家“863”计划正立项开展“中围高速信息示范网”的研究和开发，而OADM是其中的一项重大课题，相信通过国家的支持，国内各相关单位的协同攻关，从各个方面很好的带动和促进我国信息网的建设和信息网关建设设备的产业化进程，为我国在信息技术领域走在世界前列赢得了宝贵的优势，相信在当前的有利形势下，我国的光网络通信一定会在世界上占有一席之地。
