，使其布拉格波长向长波方向偏离。

3、基于波长光栅路由器(WGR)的0ADM技术

WGR是一种具有光栅结构的双向波长路由器，若一个方向输入为复用方式，则令一个输入为解复用方式[7l。输出端口的解复用下载的波长顺序与输入端口有关。如果DWDM 信号对应于WGR的N个波长，输入端口序号和输出端口序号分别为1～N，输出端口1～N的解复用波长分别为 ～ ，当DWDM 波长信号从输入端口1进入时，输出端口1～N的解复用波长分别为 ， ～ 一1，当从输入端口2进入时，输出端口的解复用波长分别为一1 ，入l～ 一2，所以在WGR信号的输入端用光开关来选择DWDM 信号的不同输入口，由此决定下路波长，实现OADM 的可调谐性。WGRA的作用是把输出的N个波长依次在控制信号控制下进行交换，复用信号可通过解复用器解复用。上路信号与支路中的信号一起进入WGRB，然后以复用方式合波为DWDM信号，经选择开关进入光纤中传输。具体结构如图3。

4、基于分波器+空间交换单元+合波器型的OADM技术

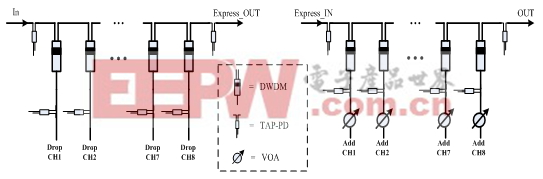

这种方案是目前比较流行的分插复用技术的解决方案。方案中的分波器可以是普通的解复用器, 波长交换单元一般采用开关和开关阵列, 合波器可以采用耦合器和复用器, 因此整个OADM的串扰水平主要是由解复用器所决定的。目前解复用器的隔离度通常不低于25 dB (通道间隔0.8 nm )。但如果复用器也采用滤波器型器件, 会大大减小系统的串扰。目前解复用器可以做到的隔离度达到0．8 nm／25 dB以上，能够满足系统要求． 图2和图3是对这种方案的具体实现． 图2是基于解复用器和光开关的OADM，空间交换单元采用光开关，图3是基于解复用器和开关阵列的

OADM，空问交换单元采用光开关阵列．机械2×2光开关的插损、隔离度性能相当优越，但开关速度较慢，在毫秒量级； 固态光开关的开关速度虽然较快，在微秒甚至纳秒量级，但插入损耗、隔离等重要指标目前均不如机械光开关． 此种结构的分插复用单元， 串扰主要来自合／分波器，但如果合波器也采用滤波器型器件，会大大减小系统的串扰． 这是目前较为流行的解分复用方案。

图4 基于解复用器好光开关的OADM

在图4中，对于采用1×8的解复用器，能力， 由于采用了光转发器(Transponder)，则8×8的光交叉矩阵使光波长具有无堵塞交叉任意波长光信号均可以插入。

图5 基于解复用器和开关阵列的OADM

5耦合单元+滤波单元+合波器型的OADM技术

这种类型的方案中, 耦合单元一般为普通的耦合器(Coupler)或光环形器(Optical Circulator) 等, 滤波单元有光纤光栅( FBG) 、法- 伯腔( F- P) 滤波器等, 合波器为普通的耦合器和复用器。这类方案的OADM性能则主要取决于滤波单元的性能。就目前的器件水平，光纤光栅的隔离度高于20 dB／0．8 nm， 而F—P腔的隔离度性能更好，可达40 dB／O．8 nm，前者温度性能较好．图5是目前较为普遍采用的一种OADM 方案，输入WDM信号经开关选路, 每路的光栅对应一个波长, 被光栅反射的波长经环形器下路到本地, 其它的输入WDM信号波长通过光栅经环形器跟本地节点的上路信号合波,继续向前传输。这个方案同样可以根据开关和光栅来任意选择上下话路的波长, 但开关的使用同样会带来延时和损耗问题。因此如果对图4 的方案进行简化———不使用开关, 只做单个固定单波长的上下话路就有很好的性能, 整个光路在上下话路的过程中是没有断路的, 几乎没有延时, 但是缺点就是没有调

谐能力。
