EMIF，全称是External Memory Intece，外部存储器接口，用于片外储存器扩展和外部数据接口的一种并行数据传输片上外设。它能与三种外部存储器无缝连接：同步突发静态存储器（SBSRAM），同步动态存储器（SDRAM），异步存储器（SRAM，ROM，FLASH）等。

这里补充一下它们的区别，虽然我觉得不是重点：

SDRAM：读写操作要求与外部时钟同步；动态存储，芯片需要定时刷新；同步技术使得用于大容量、高速存储领域。

SBSRAM：支持同步突发访问，所以读写速度高；属于SRAM范畴，属于静态RAM，不需要刷新。

异步存储器：简单直接，时钟不必同步；但容量小，主要用于小容量数据存储和程序存储。

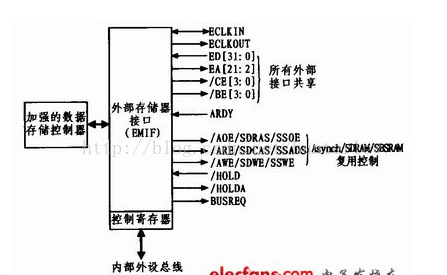

EMIF主要和EDMA和外设存储器连接通信，通过引脚。引脚中的CE片选引脚很重要，每个片选引脚对应一个CE空间。emif其它引脚如图：

虽然不同型号dsp寄存器名称有差别，但大体有如下最重要的EMIF寄存器：

GBLCTL：EMIF全局控制寄存器

CECTL0/1/2/3：CE空间控制寄存器

SDCTL：SDRAM控制寄存器

SDTIM：SDRAM时序控制寄存器

SDEXT：SDRAM扩展控制寄存器

对于与SDRAM连接的配置过程：

配置开始-》全局控制寄存器配置EMIF时钟-》CE空间寄存器配置SDRAM空间-》SDCTL配置SDRAM工作模式-》SDTIM配置刷新模式-》配置扩展功能-》配置结束

对于与Flash连接的配置过程：

配置开始-》全局配置时钟，Flash接口选择-》CE空间读写时序控制-》配置结束

一般程序架构：

#...宏定义

#include <csl.h>

#include<csl_emif.h>

...

void erase_Flash();//函数声明

void write_Flash();

unsigned int read_Flash();

EMIF_Config myFlash = {//通过结构体配置

//配置全局寄存器

EMIF_GBLCTL_RMK(

...

),

//配置CE寄存器1,但0、2、3忽略

EMIF_GECTL_DEFAULT,

EMIF_GECTL_RMK(

...

),

EMIF_GECTL_DEFAULT,

EMIF_GECTL_DEFAULT,

//忽略SDRAM相关寄存器

EMIF_SDCTL_DEFAULT,

EMIF_SDTIM_DEFAULT,

EMIF_SDEXT_DEFAULT,

...

...

}

void main()

{

...

CSL_init();

EMIF_config(&myFlash);

erase_Flash();//对flash而言，写入前先擦除

Flash_ptr = (unsigned int *)FLASH_BEGIN;//写入的初始地址

for(i = 0;i<DATA_SIZE;i)

{

write_Flash(bootfile[i],Flash_ptr);

}

...

}

void erase_Flash()

{

*FLASH_ADR2 = 0xaa;//擦除操作命令序列,flash特殊

*FLASH_ADR1 = 0x55;

*FLASH_ADR2 = 0x80;

*FLASH_ADR2 = 0xaa;

*FLASH_ADR1 = 0x55;

*FLASH_ADR2 = 0x10;

}

void write_Flash(unsigned int data,unsigned int addr)

{

*FLASH_ADR2 = 0xaa; //写操作命令序列，flash特殊，换作SDRAM则不用。

*FLASH_ADR1 = 0x55;

*FLASH_ADR2 = 0xa0;

*addr = data;

}

unsigned int read_Flash(unsigned int addr)
