PBI-4000ME

全频道捷变式邻频电视调制器

一、概述：

全频道捷变式邻频电视调制器，采用高可靠性残留边带滤波器，中频调制信号处理方式，其寄生输出抑制度大于60dB;四重PLL频率锁定，性能稳定可靠;射频放大采用优质模块组件，非线性失真小，确保高输出电平;微电脑CPU控制，可编程104个频道，两位LED显示真实频道，带增补（PAL-D/K制）频道指示，且有断电记忆功能;射频输出电平高达115dBμV;有极好的音频及视频线性度;后面板上备有复合中频输入、输出接口，适用于加、解扰系统。

二、技术参数：

输出频率范围MHz48—900（PAL-D/KDS01—DS61，Z01—Z43）连续可调

（PAL-B/GE02—E63，S01—S41）

射频输出电平dBµV115（M）;

寄生输出抑制比dB≥60（射频输出最大时）

射频输出端反射损耗dB≥13

视频调制度%87.5（视频输入电平1Vp-p）

视频带内平坦度dB±1.2

微分增益%≤3

微分相位°≤3

视频信噪比dB≥68

色/亮时延差Δtns|Δτ|≤45

图像/伴音载波功率比（V/A）dB10—20连续可调

图像、伴音频率间距KHz6500±2（PAL-D/K）;5500±2（PAL-B/G）

图像载频准确度ΔfKHz≤5（VHF）;≤10（UHF）

中频输出频率MHz38（PAL-D/K）;38.9（PAL-B/G）

中频输出电平dBµV95(±2dB)

音频载波调制频偏KHz50

音频总谐波失真%≤1

音频信噪比dB≥60

音频预加重µs50

电源供电VAC220±10%

环境温度℃5—50

相对湿度%≤85

工作环境大气压Kpa86—106

外型尺寸mm483*320*45

重量Kg3.8

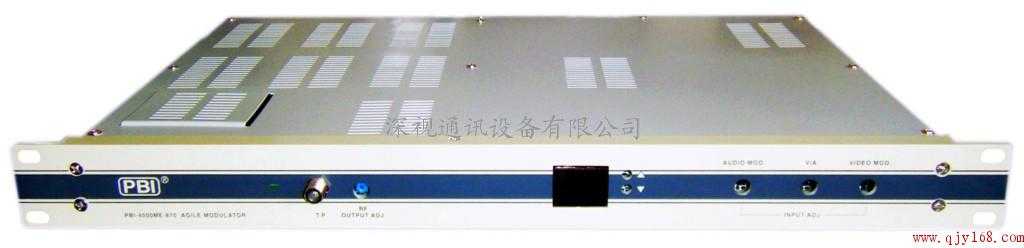

三、前面板

A1电源指示灯。A2输出监测口。A3射频输出电平调节。

A4数码管显示。A5频道递增键。A6频道递减键。邻频调制器 上的频道z01,ds01

A7音频调制度调节。A8图像/伴音载波功率比调节。A9视频调制度调节。

四、后面板

B1音频输入端。B2视频输入端。B3中频输出端。邻频调制器 上的频道z01,ds01B4中频输入端。

B5射频输出端。B6三芯电源输入线。B7电源输出互连插座。

五、使用和维护

★安全及注意事项：

◆不得在高温高湿条件下使用，不得用液体清洗本设备

◆本设备采用三芯电源线，用户不得去掉接地端。与使用的有线电视系统必须要有良好的接地

◆本设备插上电源即可工作，不用时请拔去电源插头，关机后再次开机间隔时间应大于5秒

◆本设备在连接音频、视频输入电缆及射频输出电缆时应先断电

◆本设备出厂时射频输出电平调整为115dBμV(M)、120dBμV(H)，当连接其它设备时应注意其输出电平的大小是否合理。注意，电平过高会造非线性失真而产生干扰

◆当发生故障时，用户应着重检查音、视频及射频连接电缆;V/A调整是否合适;射频电平是否正常;外接电压是否正常

◆若故障严重请交代理商处理

★安装与调试：

◆在前面板有四个固定螺钉孔，可方便安装在19英寸机柜上

◆相邻设备间要留有一定的空间（≥45mm）,以利于散热

◆要在断电的情况下进行音、视频及射频电缆线的连接，并注意音、视频信号电平的大小

◆射频输出端用75Ω电缆与有线电视设备相连，注意本设备输出电平是否合理，可在前面板上射频电平输出孔调整电平

◆本设备前面板有监测口（T.P.），用于监测本设备的工作情况

◆用前面板上▲▼键设置所需频道，数码管显示的数字与频道的对应关系请见附表

◆调整A/V比，出厂时调整为18dB

六、附件

转换接头两个，中频连接线一根，使用说明书一份。

七、附表

产品与中国电视频道（625/彩色PAL-D制式）对照表（其它制式对照表随产品另附）
