光接收机。在光纤通信系统中。光接收机的任务是以最小的附加噪声及失真。

恢复出光纤传输后由光载波所携带的信息。因此光接收机的输出特性综合反映了整个光纤通信系统的性能。光发射机发射的光信号经传输后。不仅幅度衰减了。而且脉冲波形也展宽了。光接收机的作用就是检测经过传输的微弱光信号。并放大。整形。再生成原传输信号。

中文名,光接收机。任务,恢复由光载波所携带的信息。光接收机的调试组成部分,光电探测器。光学接收系统等。特点,灵敏度高。响应快。噪声小等。

组成部分。1. 光电探测器:它的主要作用是利用光电效应把光信号转变为电信号。

在光通信系统中。对光电探测器的要求是灵敏度高。响应快。噪声小。成本低和可靠性高。光电检测过程的基本原理是光吸收。在光通信系统中常用的光电检测器是PIN光电二极管和雪崩二极管。 两种探测器的性能比较：由于相同性能的PIN与APD相比。PIN的价格要低廉。而且PIN的噪声要低。2. 光学接收系统:在接收端。接收天线的作用是将空间传播的光场收集并汇聚到探测器表面。

3. 信号处理空间光通信系统中。光接收机接收到的信号是十分微弱的。又加之在高背景噪声场的干扰情况下。会导致接收端信噪比S/N。

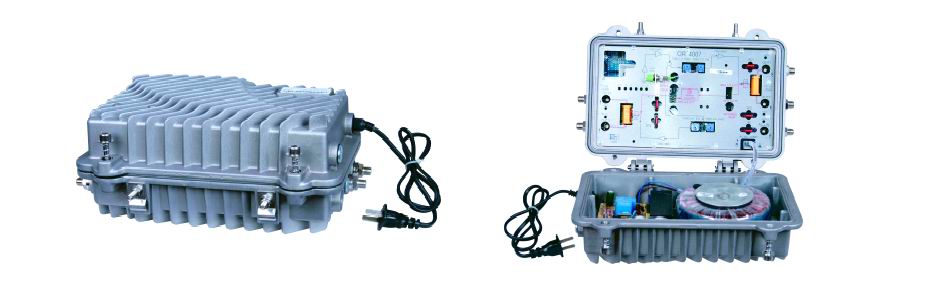

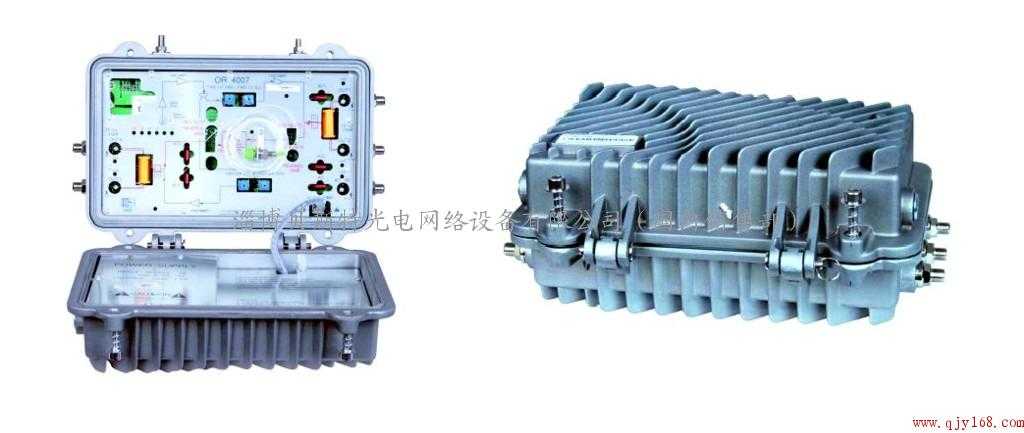

技术特点。1。【航天和一】HY-7330A系列野外型光接收机是我厂研制生产的新一代HFC网络的光节点设备。

2。该系列产品完全符合“GY/T185-2002广播电影电视行业标准”设计要求。计算机辅助设计。微波仿真软件仿真。各部分功能按模块方式组合。双向设计。1GMHz工作平台。优异的带内平坦度。带宽从750MHz-862MHz可平滑升级；3。工作波长兼容1310nm和1550nm,选用优质高灵敏度PIN光检波器与管芯光电一体化模块。

使光电转换匹配更佳。且保证了驱动电路的散热；4。射频电路采用PHILIPS原装放大模块。确保了产品的性能指标和可靠性；光功率电平指示灯八段逐级显示, 方便工程人员及时了解接收光功率的大小。从而方便工程人员进行网络调试；5。信号通道及电源的组合防雷措施。最大限度地避免了雷击对设备的损坏；功能齐全。部件均采用插拔式结构。插针。插座均为铜质镀金。可保性能及接触良好；6。输出形式可采用分支或分配。方便技术人员设计。

安装。调试；7。选用电源厂家生产的高可靠开关电源。150-280V的宽工作电压使电源部分对整机影响降至最低；8。光接收机的调试功能面板采用优质铝材。拉丝处理。双层屏蔽。有效防止电磁辐射；且丝印了各部件标识。让安装技术人员能清楚的了解产品信号流向,方便工程调试；9。外壳采用 新型铸铝合金外壳及特殊防水密封圈。表面喷锤纹漆处理。散热。屏蔽。防水性能极佳。便于野外安装装。特别适合于大中型网络使用。

在光纤通信系统中，光接收机（Optical receiver）的任务是以最小的附加噪声及失真，恢复出光纤传输后由光载波所携带的信息，因此光接收机的输出特性综合反映了整个光纤通信系统的性能。

光发射机发射的光信号经传输后，不仅幅度衰减了，而且脉冲波形也展宽了，光接收机的作用就是检测经过传输的微弱光信号，并放大、整形、再生成原传输信号。

组成部分

1. 光电探测器:它的主要作用是利用光电效应把光信号转变为电信号。在光通信系统中，对光电探测器的要求是灵敏度高、响应快、噪声小、成本低和可靠性高。光电检测过程的基本原理是光吸收。在光通信系统中常用的光电检测器是PIN光电二极管和雪崩二极管(APD)。 两种探测器的性能比较：由于相同性能的PIN与APD相比，PIN的价格要低廉，而且PIN的噪声要低。

空间光通信系统中，光接收机接收到的信号是十分微弱的，又加之在高背景噪声场的干扰情况下，会导致接收端信噪比S/N<1。所以对信号的处理是十分必要的。通常采取的措施有:一是在光学信道上，采用光窄带滤波器对所接收光信号进行处理，以抑制背景杂散光的干扰。光学滤波器的基本类型有吸收滤光器、干涉滤光器、双折射滤光器和新型的原子共振滤光器等。.二是在电信道上，采用前置放大器将光电探测器产生的微弱的光生电流信号转化为电压信号，再通过主放大器对信号进行进一步放大。然后采用均衡和滤波等方法对信号进行整形和处理，最后通过时钟提取、判决电路及解码电路，恢复出发送端的信息。

图片技术特点

2、该系列产品完全符合“GY/T185-2002广播电影电视行业标准”设计要求，计算机辅助设计、微波仿真软件仿真，各部分功能按模块方式组合，双向设计，1GMHz工作平台，优异的带内平坦度，带宽从750MHz-862MHz可平滑升级；

8、功能面板采用优质铝材，拉丝处理，双层屏蔽，有效防止电磁辐射；且丝印了各部件标识，让安装技术人员能清楚的了解产品信号流向,方便工程调试；

9、外壳采用 新型铸铝合金外壳及特殊防水密封圈，表面喷锤纹漆处理，散热、屏蔽、防水性能极佳，便于野外安装装，特别适合于大中型网络使用。
