尽管是五花八门，但其发展方向是共同的。随着科学技术的发展．运放各项特性指标也更接近理想化标准。人们理想中的运放主要指标是：1.增益为无穷大；2.通频带为无穷宽；3.同相与反相输入端之间阻值无穷大，同相反相两输入端与公共地之间的阻抗无穷大；4.输出电流容量为无穷大；5.输出阻抗为零；6.输入失调电压为零；7.输入电流为零；8.只放大差模信号，而完全抑制共模信号；9.以上各项指标不受任何温度和湿度的影响。但是，目前被实际使用的运放特性指标是：1.电压增益相当大；2.通频带相当宽；3.能作反相或同相的差分放大；4.输入阻抗相当大；5.输出阻抗很小；6.直流失调可设计到最小；7.可进行温度补偿；8.可加深度负反馈，以改善高频特性；9.输出级可输出最大额定电流；10.在差分输入状态下，对共模信号的抑制能力好（即

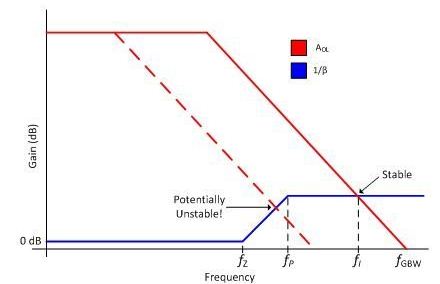

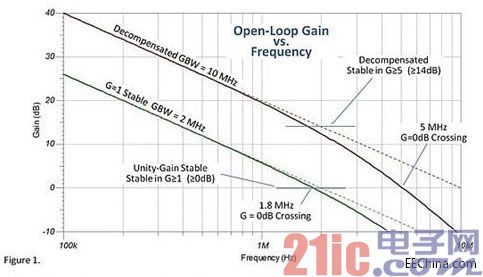

共模抑制比高）。以上说明实际中使用的运放特性与理想中的运放特性还存在一定距离，其指标差异对照见表1。当然随着科技的发展，这种距离和差异正在逐步缩小，新一代运放的质量性能指标已接近理想化的运放。我们了解这两种不同情况下的指标差异，将有助于有的放矢地选择合适的运放应用到实际电子线路中去。运放所构成的典型放大电路如图1所示。运放的引出端有同相输入端、反相输入端、输出端、正电源端、负电源端、接地端、补偿端（如图中所作频率补偿电路用）、偏置端、调零端等等。其中前五种为基本引出端。运放的电路符号如图2所示，其中“＋”代表同相输入端（即正输入端），“－”代表反相输入端（即负输入端）、Vo处的端子为输出端，还有两个为正、负电源电压输入端。集成运算放大器的分类和选择由于各型号运放种类繁多，而且还在不断推陈出新，在Hi-Fi音响领域，运放本身性能的差异，决定着某一音响系统的质量档次。因此，有选择地更换新型运放，已作为使各类音响器材设备升级换代的一项主要举措，发烧友称此为“摩机”。为避免“摩机”中的盲目性，首先有必要熟悉各类运放的参数、性能和指标，然后按音响电路的要求挑选合适的运放。因此对各种运放分类的了解是选择运放的基础。

1.通用型运算放大器这种运放具有价廉而应用范围广的特征。但目前对通用型的定义还不十分明确，此型的性能尚没有明确的标准。可以大致认为，在不要求有突出参数指标情况下使用的运放就称之为通用型。但是，由于运放的整体性能普遍提高，通用型的标准也有相对上浮趋势。即过去的某些高性能运放，现在可能就变成了通用型。根据实际参数指标，目前下列运放被划分为通用型：单运放系列中的uA709、uA741、MC1456、LM301A、LF351、TL081等；双运放系列中的LM358、R558、MC1458、LF353、TL082等；四运放系列中的LM324、MC3403、LF347、TL084等。其中，uA709、uA741、LM358等通用型运放已被划到使用范围之外。2.特殊型（即高性能型）运算放大器与通用型运放相比，部分性能指标特别优良的运放产品便被称之为高性能型。由于高性能型运放也没有严格的区分标准，只能把其中某项或某几项参数指标高于通用型运放指标的称之为特殊型运放。如根据某一特性参数分类，可以分为以下几种类型：（1）低输入偏流型。当运放的输入偏流为零时，便是理想的运放。其输入偏流IB ，是用运放的两个输入端电流平均值来定义的，因此该值越小，性能越高。当环境温度T＝25℃时，不同结构

不同类型的低输入偏流型运放，其偏流值应在以下规定范围内：双极型运放：25nA～lμA场效应管输入型运放：1μμA～50μμAMOS输入型运放：0.1μμACMOS输入型运放：0.1μμA采用低偏流放大器的电路有：小电流测定电路、需要高阻抗的电路、积分器、电流／电压转换器、高阻抗转换器等。（2）低输入失调电压型。当无信号时，运放的正、负输入端子之间产生的电压被称为输入失调电压Vos。显然，该值为零时是理想的。因此，其值越小，越接近零的就是性能优良的运放。就一般而言，当环境温度T＝25℃时，输入失调电压指标若在1mV以下便为低输入失调电压。（3）低漂移型。所谓漂移，是指随着环境温度的变化和时间的推移，运放的某些特性发生变化，显然，这种变化越小便是性能好的运放。其特性随温度变化的被称为温度漂移（简称温漂）；其特性随时间变化的就称为时间漂移（简称时漂）。输入失调电压的温度漂移是用每1℃的增量所引起输入失调电压的变化量来表示的；而失调电压的时间漂移是用一个月（或一年）所引起的失调电压的变化量来表示的。当然，其它参数也会产生漂移，也有稳定的必要，但是其中以输入失调电压的漂移对运放应用电路的影响最大。
