1.运放的增益带宽积（和单位增益带宽是事用GB表示）和压摆率是测量交流信号的时候的重要的指标。单位增益带宽积

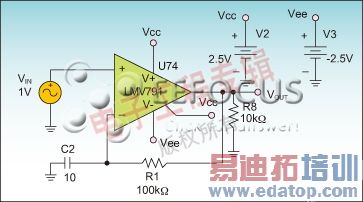

单位增益带宽是指运放的放大倍数和测量的信号频率的一个乘积，是个常数。举个例子说如ICL76XX的GBW=44KHz,当接成电压跟随器G=1时BW=44KHz,而接成正反相运算电路G=10时,BW=4.4KHz.

这个指标到底有什么用呢？

比如我们要放大的信号的频率是10Khz要放到5倍那么增益带宽是50KHZ那么我们选择运放的时候单位增益带宽要大于50KHZ。

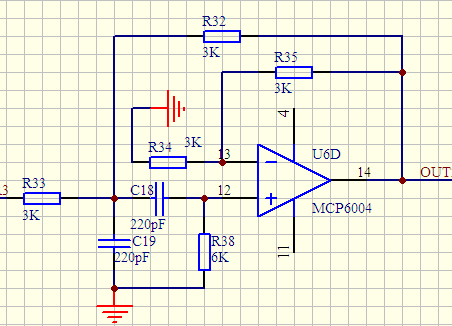

2.压摆率SLEWRate压摆率也称转换速率，单位为V/uS，反映运放对快速变化信号的响应能力。当输入信号的变化的斜率小于压摆率时输出才是线性的。也就是说如果输入信号的变化太快而所选择的信号的压摆率太低那么输出就会失真。看图这是我实际工程中的测的。单位增益带宽积LM358的压摆率时0.1V~0.2V/us我用它做了个减法电路减掉一部分直流分量将它调到我使用的AD所能测量的范围内。但是经过358后信号的下降沿变缓慢了。
