本资料包含以下文件：

夹具课程设计_CA6140车床法兰盘84003工艺及夹具设计说明书.doc

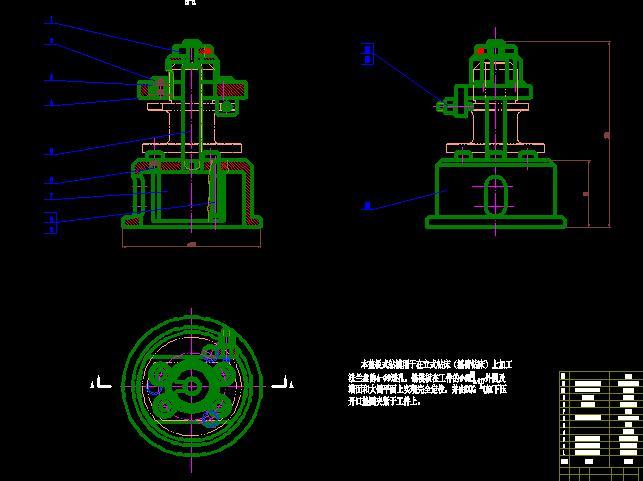

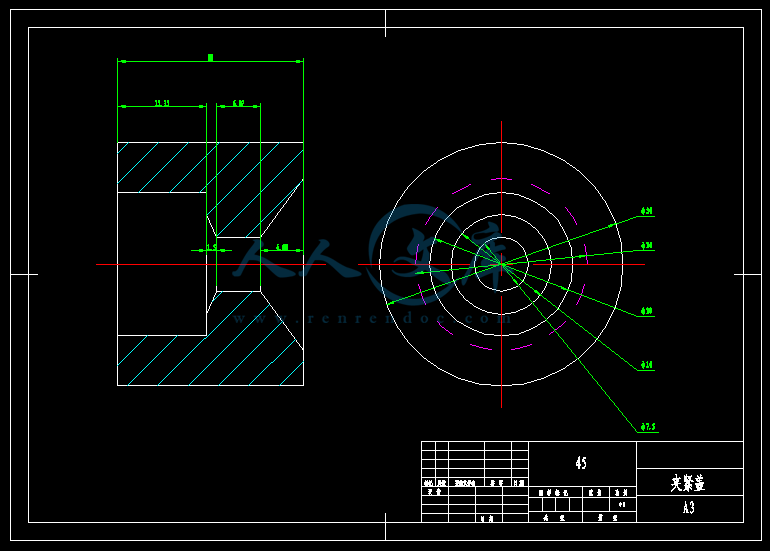

夹具课程设计CA6140车川兰盘84003工艺及夹具设计说明书

目录

1、 工艺设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

2、 夹具设计说明书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3、 课程设计体会 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

第-部分工艺设计说明书

1. 零件图工艺性分析

1.1零件结构功用分析

法兰盘是可用于连接其他零件或可用于增加其他零件强度的-种零件。本法兰盘是回转面和平面的结合，内部由阶梯孔和螺纹孔组成，其要求有较高的耐磨性，较高的强度和回转稳定性。

1.2零件技术条件分析

1）法兰盘本身精度：

外圆φ80 尺寸公差等级IT11，表面粗糙度Ra为1.6μm，φ52 尺寸公差等级为IT6，表面粗糙度Ra为1.6μm，φ120 尺寸公差等级IT14，表面粗糙度Ra为3.2μm，内孔φ62 公差等级为IT7，φ36 尺寸公差等级IT6，φ65表面粗糙度Ra为1.6μm，距离φ36 为34.5 的平面公差等级IT13。ca6140车床法兰盘84003夹具设计夹具图纸

2）位置精度，内孔φ62 相对于基准面A、B的跳动量要求为0.04。

3）加工此零件时，应尽量统-定位基准，减少装夹次数，这样有利于保证零件的加

工精度。ca6140车床法兰盘84003夹具设计夹具图纸

1. 3零件结构工艺性分析

此法兰盘是由回转面和平面组成，由零件图可知，该零件结构较为简单，但零件精度要求高，零件选用材料HT150，该材料用于强度要求不高的-般铸件，不用人工实效，有良好的减振性，铸造性能好。对法兰盘的基本要求是度、高韧性、高耐磨性和回转平稳性，因而安排法兰盘加工过程应考虑到这些特点。

本次设计的零件图如下：

法 兰 盘
