——Cisco CallManager篇

网经科技(苏州)成立于2006年，是全球领先的政企网络解决方案供应商,秉承“构建智能网络，缔造沟通价值”的企业理念，致力于向政企客户提供超高性价比的统一通信产品及解决方案，为客户创造长期的价值和潜在的增长。

IPPBX产品介绍

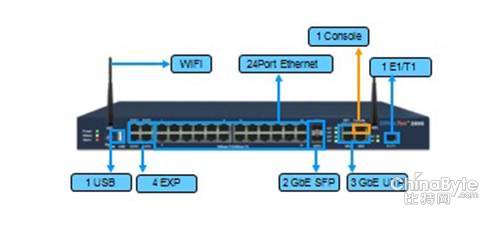

OfficeTen IPPBX 2800

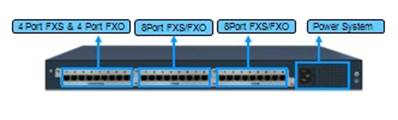

l 单机最大支持24个模拟用户

l 提供4个扩展接口(最大支持408模拟用户)

l 最大支持500 SIP用户

l 可选提供1个E1/T1接口

l 支持双WAN,VLAN

Cisco CallManager (以下简称CCM)是思科统一通信解决方案中强大的呼叫处理组件。CCM提供了一种可扩展、可分布和高可用的企业IP电话呼叫处理解决方案，它集群了多个CCM服务器，并将其作为单一实体进行管理。CCM在国内都有着较大的行业用户群，不少企业已通过部署CCM组建企业语音网，满足企业的通信需求。

IMS(IP多媒体系统)是一种全新的多媒体业务形式，它能够满足终端客户更新颖、更多样化多媒体业务的需求。国内运营商目前已采用IMS架构，实现固网和移动网络融合，打造统一的业务平台， 增强用户体验， 从而提高整体竞争力和业务差异性。 在网络升级改造的过程中，一部分客户内部语音网采用思科的CCM系统，但CCM不支持IMS接入，因此需要增加IMS中继网关，接入到运营商IMS网络， 从而享受新的多媒体通信业务体验。

网经科技的OfficeTen系列IPPBX秉承融合通信的理念，支持丰富的信令协议，提供完善的IMS接入方案。企业语音网无需更换原有设备，只需要增加一台OfficeTen IPPBX作为中继网关，就能将原有企业语音网分机和IMS帐号绑定，实现企业语音网和IMS的无缝对接。

下面我们就来介绍如何通过OfficeTen IPPBX设备来实现思科CCM的IMS接入：

CCM无需做太多的修改，在原有的配置基础上，只需要添加一条SIP trunk与OfficeTen IPPBX对接，并按实际需求添加Call Routing。这里我们举例添加一条9开头的路由。

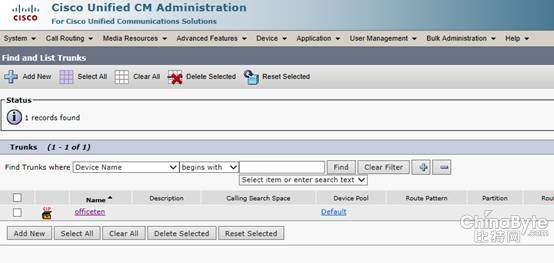

Device>>Trunk中添加一条SIP trunk,填写OfficeTen IPPBX的IP地址和端口。

图1. SIP trunk

Call Routing>>Route/Hunt>>Route Pattern中，添加一条Route Pattern 9.!

(9.!即表示以9开头的任意号码)，其中Discard Digits选择PreDot，表示实际送号时去掉.前面的9，如CCM下的用户拨9012345的时候，会把012345送到OfficeTen IPPBX。实际可根据需求配置多条不同路由并进行权限控制，此处不再赘言。

图2. Route Pattern

接下来，我们再详细介绍下OfficeTen IPPBX的配置：

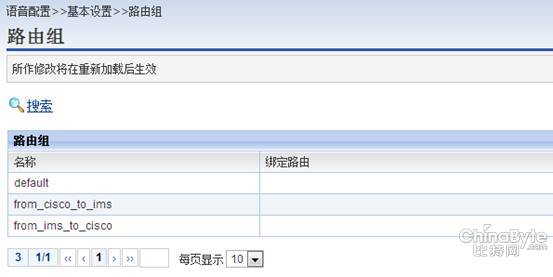

步骤一：登录OfficeTen IPPBX后，首先配置路由组。语音配置>>基本设置>>路由组，由于分别和IMS、CCM对接，所以此处添加两个路由组，用于绑定中继和路由的关系。

图3. 添加路由组

步骤二：配置IMS中继和IMS帐号。语音配置>>基本业务>>中继设置中添加一条IMS中继,其中域名和IP地址由运营商提供，端口通常为5060，权限选择企业内部，并将路由组设成from_ims_to_cisco。由于IMS中继是属于注册的方式，因此接口类型需要选成UNI。高级设置中，一般只需填写归属域名。
