Real Time Streaming Protocol或者RTSP（实时流媒体协议），是由Real network 和 Netscape共同提出的如何有效地在IP网络上传输流媒体数据的应用层协议。RTSP提供一 种可扩展的框架，使能够提供可控制的，按需传输实时数据，比如音频和视频文件。源数据可以包括现场数据的反馈和存贮的文件。rtsp对流媒体提供了诸如暂停，快进等控制，而它本身并不传输数据，rtsp作用相当于流媒体服务器的远程控制。传输数据可以

通过传输层的tcp，udp协议，rtsp也提供了基于rtp传输机制的一些有效的方法。

RTSP消息式:

RTSP的消息有两大类,一是请求消息(request),一是回应消息(response),两种消息的式不同.

请求消息:

方法 URI RTSP版本 CR LF

消息头 CR LF CR LF

消息体 CR LF

其中方法包括OPTION回应中所有的命令,URI是接受方的地址,例如

:rtsp://192.168.20.136

RTSP版本一般都是 RTSP/1.0.每行后面的CR LF表示回车换行，需要接受端有相应的解

析，最后一个消息头需要有两个CR LF

回应消息:

RTSP版本 状态码 解释 CR LF

消息头 CR LF CR LF

消息体 CR LF

其中RTSP版本一般都是RTSP/1.0,状态码是一个数,200表示成功,解释是与状态码对应

的文本解释.

简单的rtsp交互过程:

C表示rtsp客户端,S表示rtsp服务端

1.C->S:OPTION request //询问S有哪些方法可用

1.S->C:OPTION response //S回应信息中包括提供的所有可用方法

2.C->S:DESCRIBE request //要求得到S提供的媒体初始化描述信息

2.S->C:DESCRIBE response //S回应媒体初始化描述信息，主要是sdp

3.C->S:SETUP request //设置会话的属性，以及传输模式，提醒S建立会

话

3.S->C:SETUP response //S建立会话，返回会话标识符，以及会话相关信息

4.C->S:PLAY request //C请求播放

4.S->C:PLAY response //S回应该请求的信息

S->C:发送流媒体数据

5.C->S:TEARDOWN request //C请求关闭会话

5.S->C:TEARDOWN response //S回应该请求

上述的过程是标准的、友好的rtsp流程，但实际的需求中并不一定按部就班来。

其中第3和4步是必需的！第一步，只要服务器客户端约定好，有哪些方法可用，则option请求可以不要。第二步，如果我们有其他途径得到媒体初始化描述信息（比如http请求等等），则我们也不需要通过rtsp中的describe请求来完成。第五步，可以根据系统需求的设计来决定是否需要。

rtsp中常用方法:

1.OPTION

目的是得到服务器提供的可用方法:

OPTIONS rtsp://192.168.20.136:5000/xxx666 RTSP/1.0

CSeq: 1 //每个消息都有序号来标记，第一个包通常是option请求消息

User-Agent: VLC media player (LIVE555 Streaming Media v2005.11.10)

服务器的回应信息包括提供的一些方法,例如:

RTSP/1.0 200 OK

Server: UServer 0.9.7_rc1

Cseq: 1 //每个回应消息的cseq数和请求消息的cseq相对应

Public: OPTIONS, DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE, SCALE,

GET_PARAMETER //服务器提供的可用的方法

2.DESCRIBE

C向S发起DESCRIBE请求,为了得到会话描述信息(SDP):

DESCRIBE rtsp://192.168.20.136:5000/xxx666 RTSP/1.0

CSeq: 2

token:

Accept: application/sdp

User-Agent: VLC media player (LIVE555 Streaming Media v2005.11.10)

服务器回应一些对此会话的描述信息(sdp):

RTSP/1.0 200 OK

Server: UServer 0.9.7_rc1

Cseq: 2

x-prev-url: rtsp://192.168.20.136:5000

x-next-url: rtsp://192.168.20.136:5000

x-Accept-Retransmit: our-retransmit

x-Accept-Dynamic-Rate: 1

Cache-Control: must-revalidate

Last-Modified: Fri, 10 Nov 2006 12:34:38 GMT

Date: Fri, 10 Nov 2006 12:34:38 GMT

Expires: Fri, 10 Nov 2006 12:34:38 GMT

Content-Base: rtsp://192.168.20.136:5000/xxx666/

Content-Length: 344

Content-Type: application/sdp

v=0 //以下都是sdp信息

o=OnewaveUServerNG 1451516402 1025358037 IN IP4 192.168.20.136

s=/xxx666

u=http:///

e=admin@

c=IN IP4 0.0.0.0

t=0 0

a=isma-compliance:1,1.0,1

a=range:npt=0-

m=video 0 RTP/P 96 //m表示媒体描述，下面是对会话中视频通道的媒体描述

a=rtpmap:96 MP4V-ES/90000

a=fmtp:96

profile-level-id=245;config=000001B0F5000001B509000001000000012000C888B0E0E0FA62D089028307

a=control:trackID=0//trackID＝0表示视频流用的是通道0

3.SETUP

客户端提醒服务器建立会话,并确定传输模式:

SETUP rtsp://192.168.20.136:5000/xxx666/trackID=0 RTSP/1.0

CSeq: 3

Transport: RTP/P/TCP;unicast;interleaved=0-1

User-Agent: VLC media player (LIVE555 Streaming Media v2005.11.10)

//uri中带有trackID＝0，表示对该通道进行设置。Transport参数设置了传输模式，包

的结构。接下来的数据包头部第二个字节位置就是interleaved，它的是每个通道都

不同的，trackID＝0的interleaved有两个0或1，0表示rtp包，1表示rtcp包，接受端

根据interleaved的来区别是哪种数据包。rtsp协议库实现

服务器回应信息:

RTSP/1.0 200 OK

Server: UServer 0.9.7_rc1

Cseq: 3

Session: 6310936469860791894 //服务器回应的会话标识符

Cache-Control: no-cache

Transport: RTP/P/TCP;unicast;interleaved=0-1;ssrc=6B8B4567

4.PLAY

客户端发送播放请求:

PLAY rtsp://192.168.20.136:5000/xxx666 RTSP/1.0

CSeq: 4

Session: 6310936469860791894

Range: npt=0.000- //设置播放时间的范围

User-Agent: VLC media player (LIVE555 Streaming Media v2005.11.10)

服务器回应信息:

RTSP/1.0 200 OK

Server: UServer 0.9.7_rc1

Cseq: 4

Session: 6310936469860791894

Range: npt=0.000000-

RTP-Info: url=trackID=0;seq=17040;rtptime=1467265309

//seq和rtptime都是rtp包中的信息

5.TEARDOWN

客户端发起关闭请求:

TEARDOWN rtsp://192.168.20.136:5000/xxx666 RTSP/1.0

CSeq: 5

Session: 6310936469860791894

User-Agent: VLC media player (LIVE555 Streaming Media v2005.11.10)

服务器回应:

RTSP/1.0 200 OK

Server: UServer 0.9.7_rc1

Cseq: 5

Session: 6310936469860791894

Connection: Close

以上方法都是交互过程中最为常用的,其它还有一些重要的方法如

get/set_parameter,pause,redirect等等

ps:

sdp的式

v=<version>

o=<username> <session id> <version> <network type> <address type> <address>

s=<session name>

i=<session description>

u=<URI>

e=<email address>

p=<phone number>

c=<network type> <address type> <connection address>

b=<modifier>:<bandwidth-value>

t=<start time> <stop time>

r=<repeat interval> <active duration> <list of offsets from start-time>

z=<adjustment time> <offset> <adjustment time> <offset> ....

k=<method>

k=<method>:<encryption key>

a=<attribute>

a=<attribute>:<value>

m=<media> <port> <transport> <fmt list>

v = （协议版本）

o = （所有者/创建者和会话标识符）

s = （会话名称）

i = * （会话信息）

u = * （URI 描述）

e = * （Email 地址）

p = * （电话号码）

c = * （连接信息）

b = * （带宽信息）

z = * （时间区域调整）

k = * （加密密钥）

a = * （0 个或多个会话属性行）

时间描述：

t = （会话活动时间）

r = * （0或多次重复次数）

媒体描述：

m = （媒体名称和传输地址）

i = * （媒体标题）

c = * （连接信息 — 如果包含在会话层则该字段可选）

b = * （带宽信息）

k = * （加密密钥）

a = * （0 个或多个媒体属性行）

参考文章：rfc2326（rtsp）；rfc2327（sdp）

RTSP点播消息流程实例（客户端：VLC， RTSP服务器：LIVE555 Media Server)

1)C(Client)-> M(Media Server)

OPTIONS rtsp://192.168.1.109/1.mpg RTSP/1.0

CSeq: 1

user-Agent: VLC media player(LIVE555 Streaming Media v2007.02.20)

1)M -> C

RTSP/1.0 200 OK

CSeq: 1

Date: wed, Feb 20 2008 07:13:24 GMT

Public: OPTIONS, DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE

2)C -> M

DESCRIBE rtsp://192.168.1.109/1.mpg RTSP/1.0

CSeq: 2

Accept: application/sdp

User-Agent: VLC media player(LIVE555 Streaming Media v2007.02.20)

2)M -> C

RTSP/1.0 200 OK

CSeq: 2

Date: wed, Feb 20 2008 07:13:25 GMT

Content-Base: rtsp://192.168.1.109/1.mpg/

Content-type: application/sdp

Content-length: 447

v=0

o =- 2284269756 1 IN IP4 192.168.1.109

s=MPEG-1 or 2 program Stream, streamed by the LIVE555 Media Server

i=1.mpg

t=0 0

a=tool:LIVE555 Streaming Media v2008.02.08

a=type:broadcast

a=control:*

a=range:npt=0-66.181

a=x-qt-text-nam:MPEG-1 or Program Stream, streamed by the LIVE555 Media Server

a=x-qt-text-inf:1.mpg

m=video 0 RTP/P 32

c=IN IP4 0.0.0.0

a=control:track1

m=audio 0 RTP/P 14

c=IN IP4 0.0.0.0

a=control:track2

3)C -> M

SETUP rtsp://192.168.1.109/1.mpg/track1 RTSP/1.0

CSeq: 3

Transport: RTP/P; unicast;client_port=1112-1113

User-Agent: VLC media player(LIVE555 Streaming Media v2007.02.20)

3)M -> C

RTSP/1.0 200 OK

CSeq: 3

Date: wed, Feb 20 2008 07:13:25 GMT

Transport: RTP/P;unicast;destination=192.168.1.222;source=192.168.1.109;client_port=1112-1113;server_port=6970-6971

Session: 3

4)C -> M

SETUP rtsp://192.168.1.109/1.mpg/track2 RTSP/1.0

CSeq: 4

Transport: RTP/P; unicast;client_port=1114-1115

Session: 3

User-Agent: VLC media player(LIVE555 Streaming Media v2007.02.20)

4)M -> C

RTSP/1.0 200 OK

CSeq: 4

Date: wed, Feb 20 2008 07:13:25 GMT

Transport: RTP/P;unicast;destination=192.168.1.222;source=192.168.1.109;client_port=1114-1115;server_port=6972-6973

Session: 3

5)C -> M

PLAY rtsp://192.168.1.109/1.mpg/ RTSP/1.0

CSeq: 5

Session: 3

Range: npt=0.000-

User-Agent: VLC media player(LIVE555 Streaming Media v2007.02.20)

5)M -> C

RTSP/1.0 200 OK

CSeq: 5

Range: npt=0.000-

Session: 3

RTP-Info: url=rtsp://192.168.1.109/1.mpg/track1;seq=9200;rtptime=214793785,url=rtsp://192.168.1.109/1.mpg/track2;seq=12770;rtptime=31721

(开始传输流媒体...)

**************************************************************************************************************************************************************************************

************************************************************************ 分界线 ********************************************************************************

**************************************************************************************************************************************************************************************

更清晰的描述方法

1.实时流协议RTSP

RTSP[3]协议以客户服务器方式工作，它是一个多媒体播放控制协议，用来使用户在播放从因特网下载的实时数据时能够进行控制，如：暂停/继续、后退、前进等。因此RTSP又称为“因特网录像机遥控协议”。

1.1.RTSP协议简介

要实现RTSP的控制功能，不仅要有协议，而且要有专门的媒体播放器(media player)和媒体服务器(media server)。媒体服务器与媒体播放器的关系是服务器与客户的关系。

媒体服务器与普通的万维网服务器的最大区别就是媒体服务器支持流式音频和视频的传送，因而在客户端的媒体播放器可以边下载边播放（需要先缓存一小段时间的节目）。但从普通万维网服务器下载多媒体节目时，是先将整个文件下载完毕，然后再进行播放。

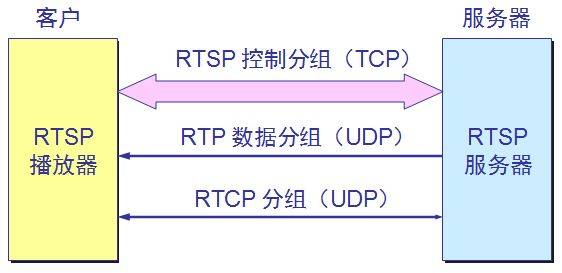

图1 RTSP与RTP和RTCP的关系

RTSP仅仅是使媒体播放器能控制多媒体流的传送。因此，RTSP又称为带外协议，而多媒体流是使用RTP在带内传送的。

1.2.RTSP的报文结构

RTSP有两类报文：请求报文和响应报文。请求报文是指从客户向服务器发送请求报文，响应报文是指从服务器到客户的回答。

由于RTSP是面向正文的(text-oriented)，因此在报文中的每一个字段都是一些ASCII码串，因而每个字段的长度都是不确定的。

RTSP报文由三部分组成，即开始行、首部行和实体主体。在请求报文中，开始行就是请求行，RTSP请求报文的结构如图2所示。

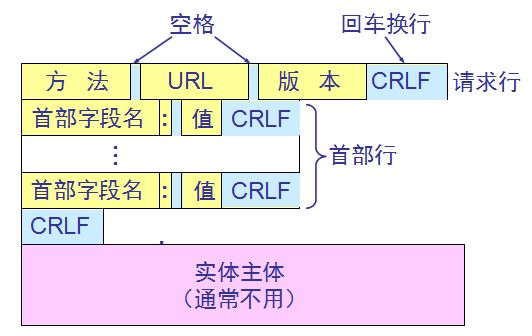

图2 RTSP请求报文的结构

RTSP请求报文的方法包括：OPTIONS、DESCRIBE、SETUP、TEARDOWN、PLAY、PAUSE、GET_PARAMETER和SET_PARAMETER。RTSP请求报文的常用方法及作用如表1所示。

表1 RTSP请求报文的常用方法及作用

响应报文的开始行是状态行，RTSP响应报文的结构如图3所示。rtsp协议库实现

图3 RTSP响应报文的结构

1.3.RTSP交互过程

C表示RTSP客户端，S表示RTSP服务端

①C->S:OPTIONrequest//询问S有哪些方法可用

S->C: OPTION response//S回应信息中包括提供的所有可用方法

②C->S:DESCRIBErequest//要求得到S提供的媒体初始化描述信息

S->C: DESCRIBE response//S回应媒体初始化描述信息，主要是sdp

③C->S:SETUPrequest//设置会话属性，以及传输模式，提醒S建立会话

S->C: SETUP response//S建立会话，返回会话标识符及会话相关信息

④C->S:PLAYrequest//C请求播放

S->C: PLAY response//S回应请求信息

S->C:发送流媒体数据

⑤C->S:TEARDOWNrequest//C请求关闭会话

S->C: TEARDOWN response//S回应请求

上述的过程是标准的RTSP流程，其中第3步和第4步是必需的。
