rtsp协议 实例

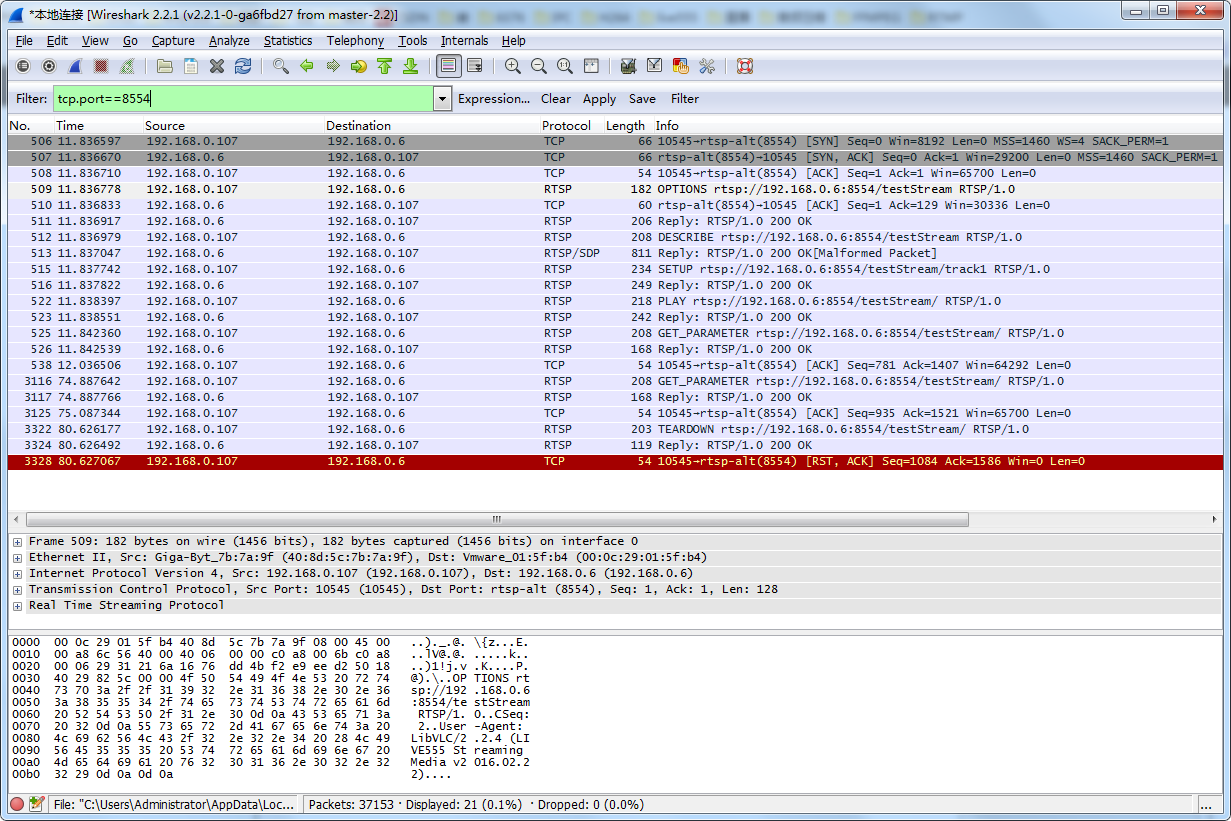

打算自己写一个最小的RTSP协议，在写之前，需要明白RTSP的工作流程。在本实例中，使用live555建立一个RTSP服务端，然后使用VLC来播放该实时流。使用Wireshark 工具抓取RTSP实时数据包进行分析。一次完整的数据请求到数据断开的网络包如下：

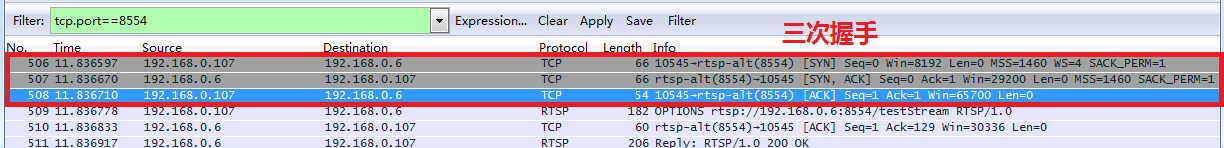

首先看到TCP建立连接的三次握手：

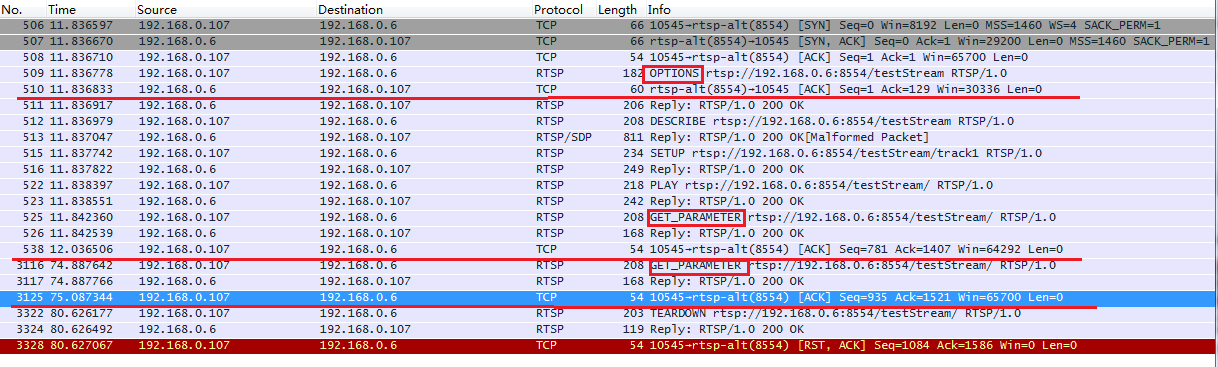

后面的报文客户端发送：OPTIONS,DESCRIBE,SETUP,PLAY,GET_PARAMETER,TEADOWN命令，跟着服务端给出应答Reply。

这里需要注意一下

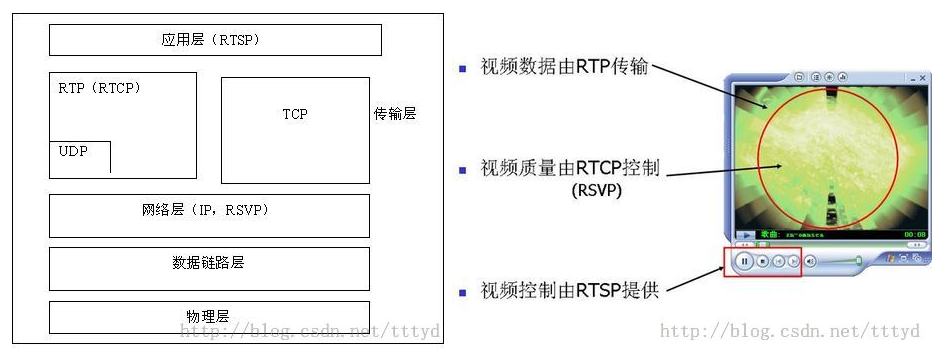

如下图：

（3）在客户端发送了SETUP命令的时候，服务端会把RTP,RTCP 的端口等信息发送给客户端，客户端根据RTP端口接收媒体数据，根据RTCP端口来收发RTCP报文。rtsp协议 实例

从上面的图中我们可以知道，服务端的RTP和RTCP是进行组播（多播），不管是否有客户端连接，它都在不断的发送RTP数据和RTCP包

完整的TCP0数据流如下：

OPTIONSrtsp://192.168.0.6:8554/testStream RTSP/1.0

CSeq: 2

User-Agent:LibVLC/2.2.4 (LIVE555 Streaming Media v2016.02.22)

RTSP/1.0 200 OK

CSeq: 2

Date: Wed, Apr 19 2017 07:19:58 GMT

Public: OPTIONS, DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE,GET_PARAMETER, SET_PARAMETER

DESCRIBErtsp://192.168.0.6:8554/testStream RTSP/1.0

CSeq: 3

User-Agent:LibVLC/2.2.4 (LIVE555 Streaming Media v2016.02.22)

Accept:application/sdp

RTSP/1.0 200 OK

CSeq: 3

Date: Wed, Apr 19 2017 07:19:58 GMT

Content-Base: rtsp://192.168.0.6:8554/testStream/

Content-Type: application/sdp

Content-Length: 589

v=0

o=- 1492582839519264 1 IN IP4 192.168.0.6

s=Session streamed by "testH264VideoStreamer"

i=test.264

t=0 0

a=tool:LIVE555 Streaming Media v2017.04.10

a=type:broadcast

a=control:*

a=source-filter: incl IN IP4 * 192.168.0.6

a=rtcp-unicast: reflection

a=range:npt=0-

a=x-qt-text-nam:Session streamed by"testH264VideoStreamer"

a=x-qt-text-inf:test.264

m=video 18888 RTP/P 96

c=IN IP4 232.124.3.140/255

b=AS:500

a=rtpmap:96 H264/90000

a=fmtp:96packetization-mode=1;profile-level-id=640015;sprop-parameter-sets=Z2QAFazZQeCmwEQAAAMBkAAAL2g8WLZY,aOvssiw=

a=control:track1

SETUPrtsp://192.168.0.6:8554/testStream/track1 RTSP/1.0

CSeq: 4

User-Agent:LibVLC/2.2.4 (LIVE555 Streaming Media v2016.02.22)

Transport:RTP/P;multicast;port=18888-18889

RTSP/1.0 200 OK

CSeq: 4

Date: Wed, Apr 19 2017 07:19:58 GMT

Transport: RTP/P;multicast;destination=232.124.3.140;source=192.168.0.6;port=18888-18889;ttl=255

Session: F0A4CFA5;timeout=65

PLAYrtsp://192.168.0.6:8554/testStream/ RTSP/1.0

CSeq: 5

User-Agent:LibVLC/2.2.4 (LIVE555 Streaming Media v2016.02.22)

Session:F0A4CFA5

Range:npt=0.000-

RTSP/1.0 200 OK

CSeq: 5

Date: Wed, Apr 19 2017 07:19:58 GMT

Range: npt=0.000-

Session: F0A4CFA5

RTP-Info:url=rtsp://192.168.0.6:8554/testStream/track1;seq=2113;rtptime=1912619744

GET_PARAMETERrtsp://192.168.0.6:8554/testStream/ RTSP/1.0

CSeq: 6

User-Agent:LibVLC/2.2.4 (LIVE555 Streaming Media v2016.02.22)

Session:F0A4CFA5

RTSP/1.0 200 OK

CSeq: 6

Date: Wed, Apr 19 2017 07:19:58 GMT

Session: F0A4CFA5

Content-Length: 10

2017.04.10GET_PARAMETERrtsp://192.168.0.6:8554/testStream/ RTSP/1.0

CSeq: 7

User-Agent:LibVLC/2.2.4 (LIVE555 Streaming Media v2016.02.22)

Session:F0A4CFA5

RTSP/1.0 200 OK

CSeq: 7

Date: Wed, Apr 19 2017 07:21:01 GMT

Session: F0A4CFA5

Content-Length: 10

2017.04.10TEARDOWNrtsp://192.168.0.6:8554/testStream/ RTSP/1.0

CSeq: 8

User-Agent:LibVLC/2.2.4 (LIVE555 Streaming Media v2016.02.22)

Session:F0A4CFA5

RTSP/1.0 200 OK

CSeq: 8

Date: Wed, Apr 19 2017 07:21:07 GMT

完整数据以及Wireshark 文件可以在这里下载：RTSP 数据包实例分析
