2、硬件设计

2.1控制中心

控制中心是整个照明控制系统的核心模块，如图2所示。它在控制端与控制对象之间建立起连接，统筹各个部分协调工作。led吸顶灯wi-fi模块控制中心的主要工作包括和手机移动端的通信、和云服务器的信息交互以及对灯具的调节控制。其中最主要的部分是WIFI通信部分，其工作原理是接收手机发送来的指令，将接收到的网络信号转换为串口数据，输入到单片机，经过灯具控制模块的解码译码，对两路PWM信号进行调节，使之输出不同的占空比，改变调光电源输出电流的大小，进而调节灯具亮度和色温的状态。

图2 控制中心

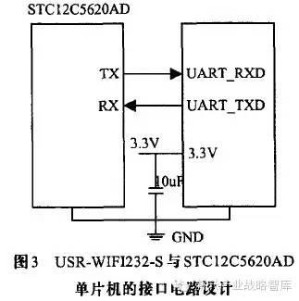

本设计通过USR-WIFI232-SUART接口WIFI数据传输模块实现网络信号与串口信号之间的转换，进而实现手机等移动控制端通过无线网络对灯具的控制。本系统选用宏晶的STC12C5620AD单片机作为主控芯片。如图3所示，为USR-WIFI232-Ｓ模块与单片机STC12C5620AD的接口电路设计。USR-WIFI232-Ｓ模块与STC12Ｃ5620ＡＤ通过串口进行连接，完成数据的交互。

USR-WIFI232-Ｓ模块有三种工作模式，包括AP模式，STA模式和STA+AP模式。

本设计系统使用STA+AP模式。如图4所示，采用STA+AP模式，可以利用手机等手持设备对用户设备进行监控，而不改变其原来的网络设置。

这种组网应用可以采集用户设备上的数据并将其发送到服务器上处理和存储，服务器也可以发送命令对用户设备进行控制。用户既可以用手机或者PC通过局域网进行设备控制，又可以远程通过手机或PC与服务器通信，实现远程数据获取或者远程设备控制。led吸顶灯wi-fi模块

2.2云服务平台架构

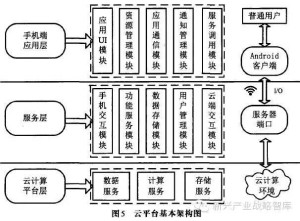

云服务平台架构包括云计算平台层、服务层和手机端应用层。如图5所示。
