专利名称电路板测试仪测试装置的法

技术领域本实用新型涉及一种印刷电路板测试仪，具体的说，涉及印刷电路板测试仪的测试装置。

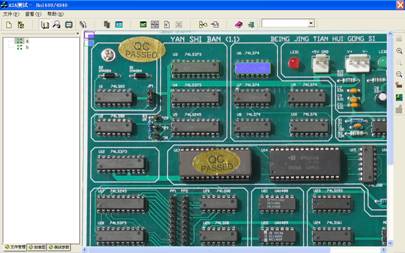

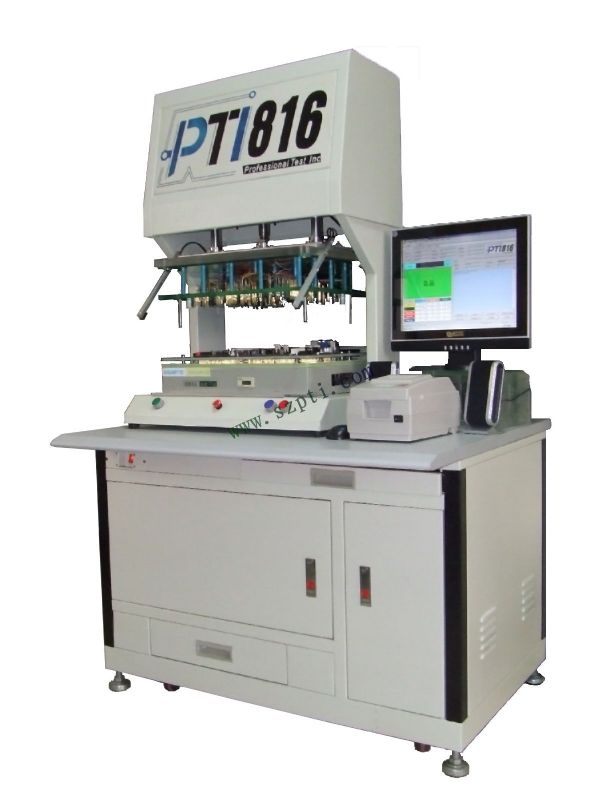

背景技术现有技术中，印刷电路板测试仪的PC机通过控制总线4连接测试装置的测量驱动板2、开关板3，测量驱动板2与开关板3之间通过测量总线5连接，与电阻连接的针床7通过排线8与开关板3连接，如图1。现有已公开的一种测量装置中，测量驱动板上的电压表、电流源两端先分别连接后与测量总线连接，并通过测量总线与开关板上的继电器连接，开关板通过排线、针床和电路板连接。采用这种连接方式，经过测量，开关板上继电器的接触电阻、开关板和针床间排线、接线座的电阻、针床上测试针的接触电阻三者之和在一欧姆左右。电路板测试仪这一欧姆左右的电阻当测试仪测试的电阻阻值较大时，虽然会在测量电路中产生一点分压，可是非常少，对测量值影响很小，可忽略不记；但是，当被测电阻阻值很小时，如0.5Ω时，测量电路上的电阻产生的上的分压很大，使测量电压无法真实反应被测电阻两端的电压，由于被测电阻的阻值是被测电压与电流的比值，则获得的电阻值也将不是其准确的阻值。

实用新型内容本实用新型的目的在于提供一种可准确测量小电阻阻值的印刷电路板测试仪的测试装置。

本实用新型是这样实现的一种印刷电路板测试仪的测试装置，包括测量驱动板、测量总线、开关板，测量驱动板上设有电压表、电流源，所述测量驱动板、测量总线、开关板由测试仪的PC机控制，所述开关板通过排线、针床与被测电路板连接，所述测量驱动板上的电压表两端、电流源两端分别通过所述测量总线上对应的连线与开关板上的继电器开关分别连接。

所述开关板上每四个继电器开关组成一个基本开关单元，每个基本开关单元上的继电器开关分别通过总线与所述电压表、电流表的输出端对应连接；每个基本开关单元有一个输出端，所述开关板上至少有四个基本开关单元。

本实用新型的电压表通过独立电路测量被测电阻两端电压值，使测试仪在测量小电阻时，可准确反应被测电阻上的电压值，从而获得准确的电阻值。

附图说明

图1为印刷电路板测试仪工作原理图；图2为现有技术中测试装置测试电阻时的等效电路图；图3为本实用新型测试电阻时的等效电路图；图4为本实用新型具体实施例电路图。

具体实施方式

以下结合附图与具体实施方式

对本实用新型做进一步详细描述参照图2，图中RA、RA’是开关板3上继电器的接触电阻、开关板3和针床7间排线6的电阻、以及针床7上测试针的接触电阻的等效电阻，一般为一欧姆左右，Rx为电路板上被测电阻的等效电阻。图2中电压表9、电流源8两端分别连接，其输出端A、B通过RA、RA’与Rx连接，电压表9测得的电压为RA、RA’、Rx上的电压总和，即电压表9的读数与电流源8的电流值的比值为RA、RA’、Rx之和。电路板测试仪若Rx的阻值较RA、RA’大很多，则RA、RA’可忽略不记，测量值可较准确的反应Rx的阻值；如果被测电阻Rx阻值与RA、RA’阻值接近、甚至更小，则RA、RA’不可忽略不记，测量值与Rx的实际阻值会相差很大。

参照图3，测试装置1的测量驱动板2上的电压表9、电流源8输出端A、B、C、D分别与测量总线5上的连线A0、B0、C0、D0连接；在开关板3上，每个四个继电器开关KA1、KB1、KC1、KD1和KA2、KB2、KC2和KD2，KA3、KB3、KC3和KD3，KA4、KB4、K、KD4，组成一个基本开关单元10、11、12、13，每个基本开关单元上的继电器开关分别通过连线A1、B1、C1、D1和A2、B2、C2和D2，A3、B3、C3和D3，A4、B4、、D4与总线5连接，即与所述电压表9两端、电流表8两端对应连接，每个基本开关单元10、11、12、13有一个输出端CH1、CH2、CH3、CH4；所述开关板上至少有四个基本开关单元。所述测量驱动板2、测量总线5、开关板上各基本开关单元内继电器开关的闭合、断开分别通过PC机控制实现。
