像之前建立工程那样建立好一个ISE工程，有.v和.ucf文件。并运行综合：

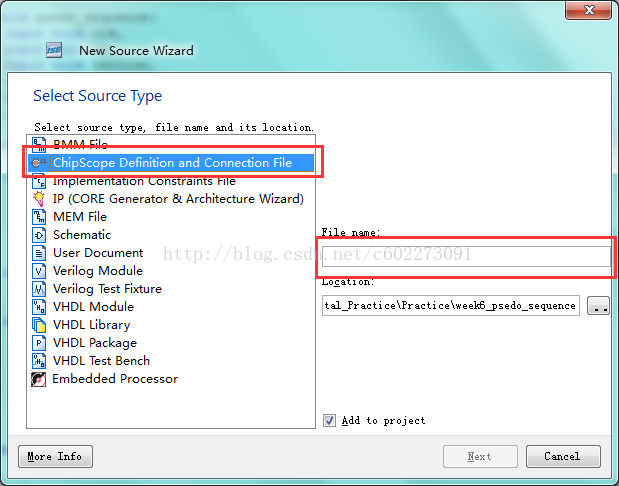

在工程那里添加文件的地方可以看到ChipScope Definition and Connection File，命名随便，我是命名为test_chipscope。

这里介绍的是ICON核和ILA核的使用方法。ILA核提供触发和跟踪功能，根据用户设置的触发条件捕获数据；然后在ICON的控制下，通过边界扫描口将数据上传到PC；最后在Analyzer中显示出信号波形。chipscope

建立之后就是：

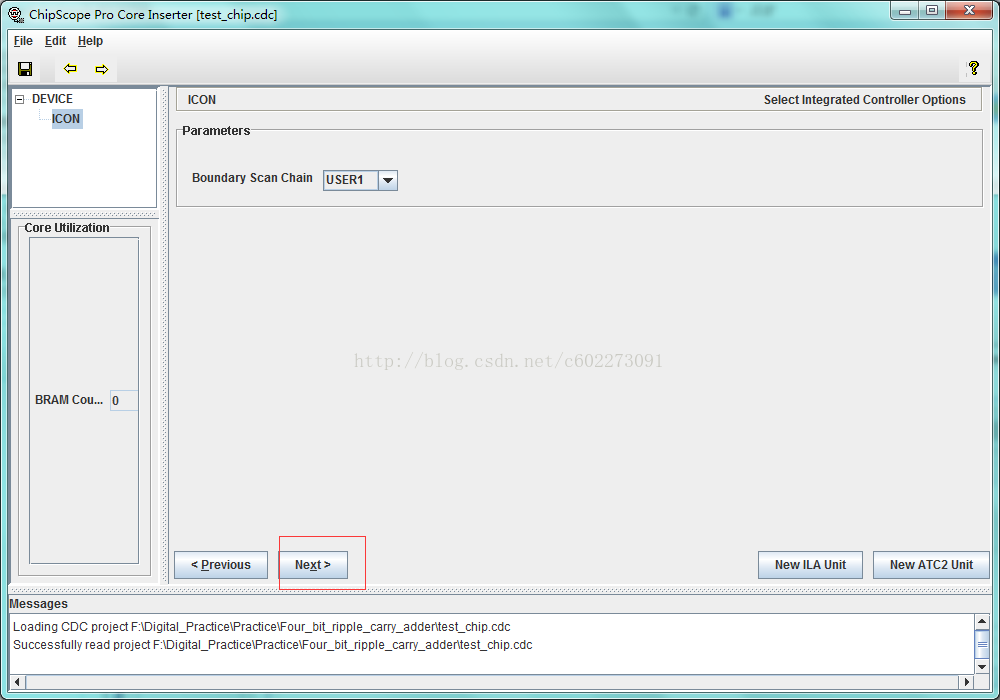

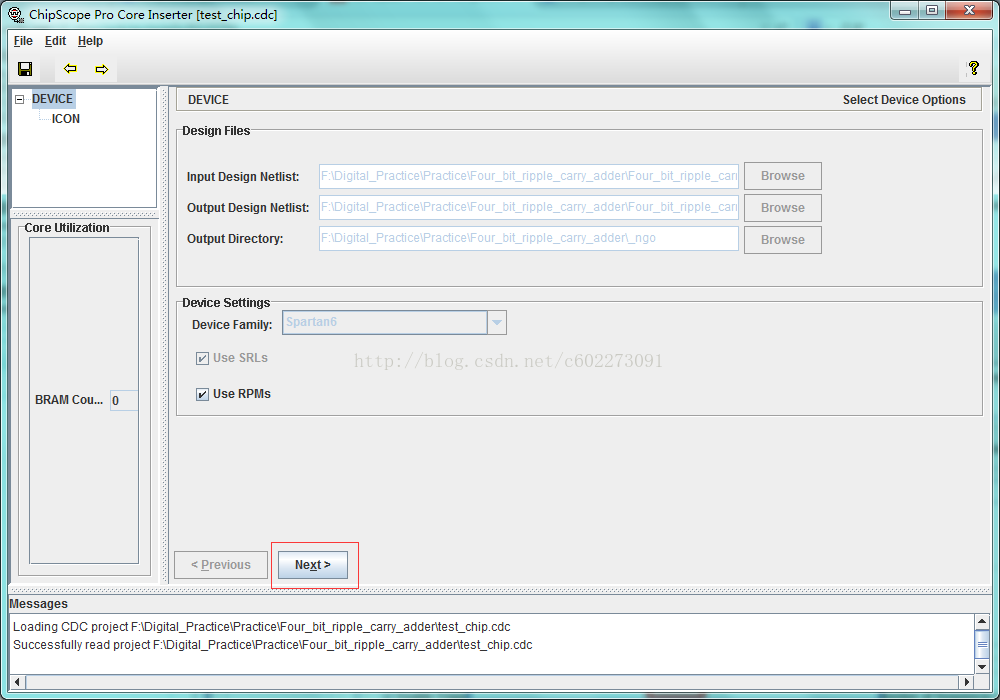

点击两次next，进入ILA的设置界面

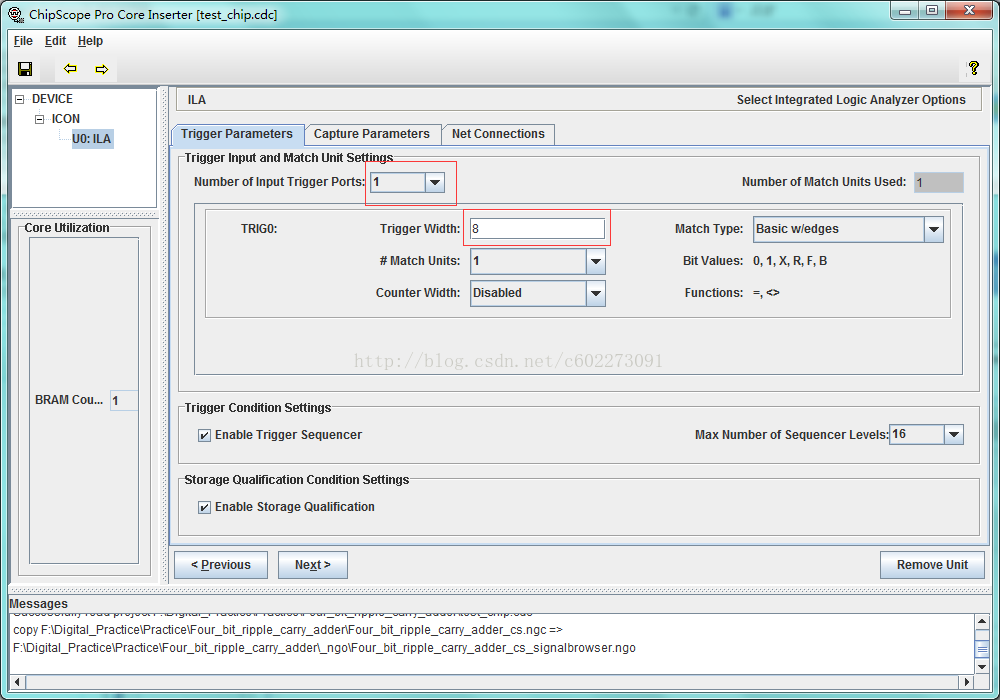

看下图：如果弹出netlist changed的提示框，点选ok刷新网表。通过number of input trigger ports可设置要观察波形的信号的数量，通过trigger width可设置每组观察的信号的数目。chipscope

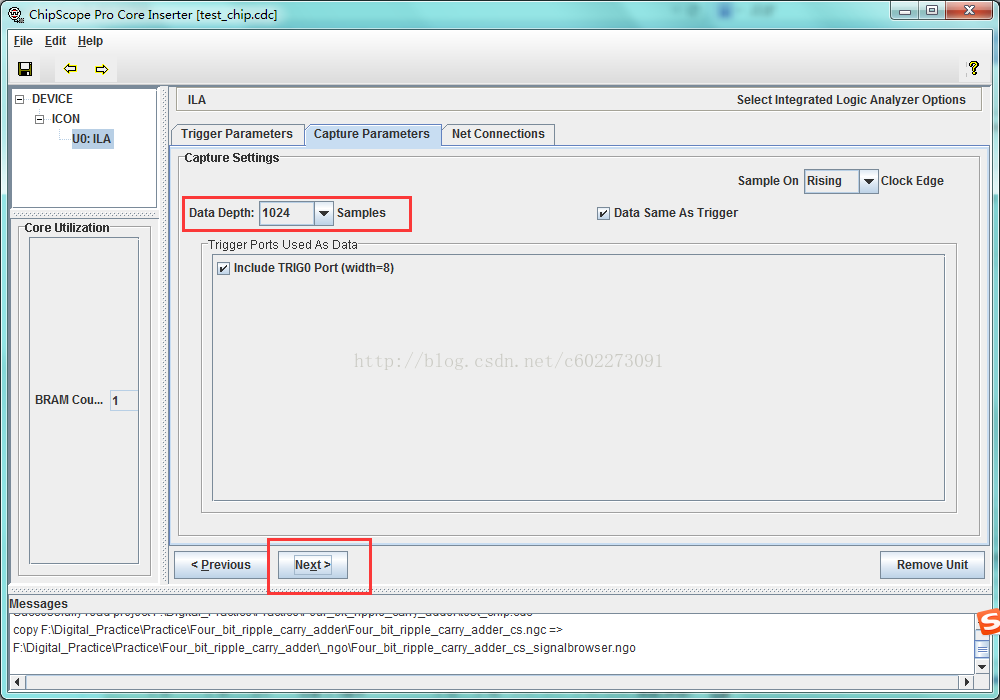

下图：点击next进入capture parameters界面。通过data depth可设置信号采集的时钟周期数，采集数目越多，观察信号的时间越长。

在Clock Signal那里我发现需要一个时钟，我觉得很可能是因为这个ChipCsope对于时序逻辑可用，不知道是否可用于组合逻辑。点击next进入net connections界面。可以看到net connections端口列表显示红色字体，表示端口没有完全连接；当全部端口都与具体信号连接时，字体变为黑色。

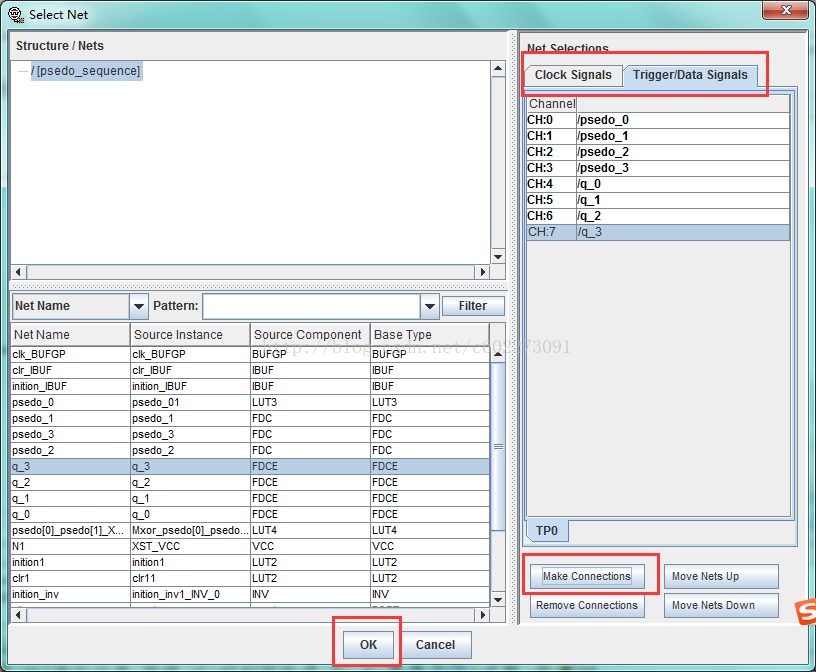

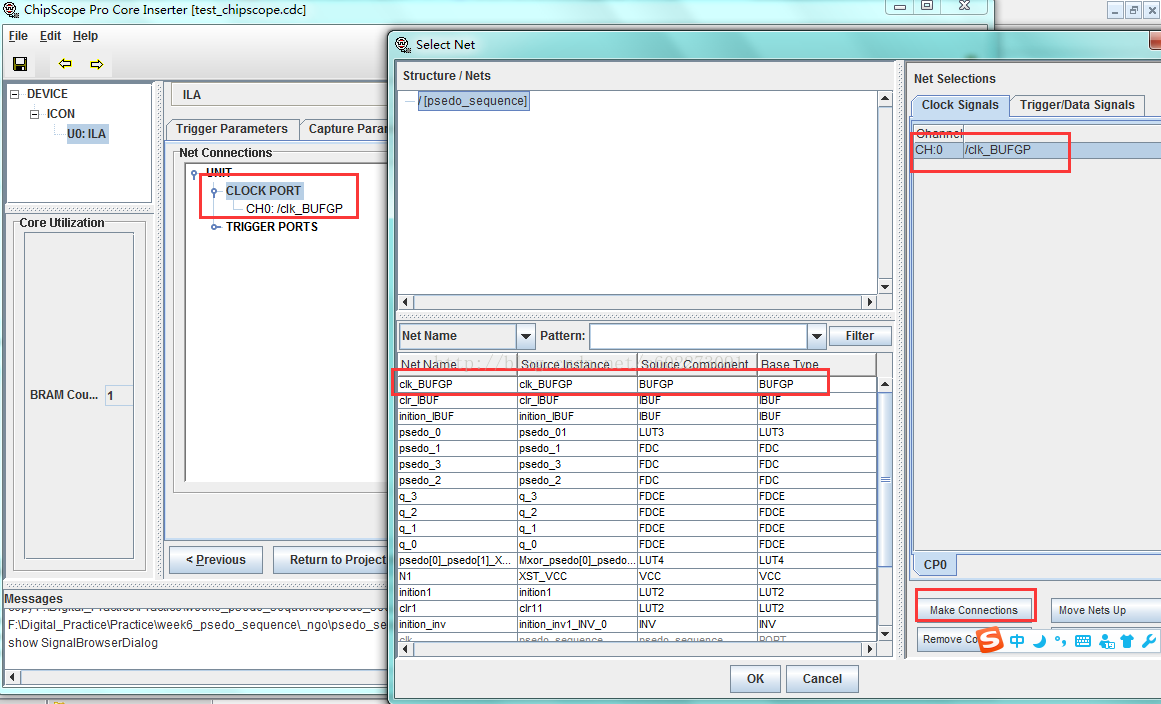

双击clock ports打开select net对话框。首先连接时钟信号，在右边net selections框中点clock signals，选择时钟的信道CH0，在左下方的信号列表中找到时钟信号，单击选中，然后单击右下方make connections按钮，完成clk信号的连接。

在右边net selections框中点trigger/data signals，用同样的方法连接所有想要观察的信号。如果之前设置观察多组信号，可点击右下方TP0/TP1切换信号组。连接完成后点击下方OK退出select net对话框，然后点击return to project navigator退出core inserter，并保存设置。如果你想观察什么信号就在Trigger/Data Signal选出第几个CH和左边具体是什么信号。再Make Connection。

再run一次你的Implemention。

右键单击Generate Programming File，点击properties，在startup options中将start-up clock设为JTAG clock，点击ok。

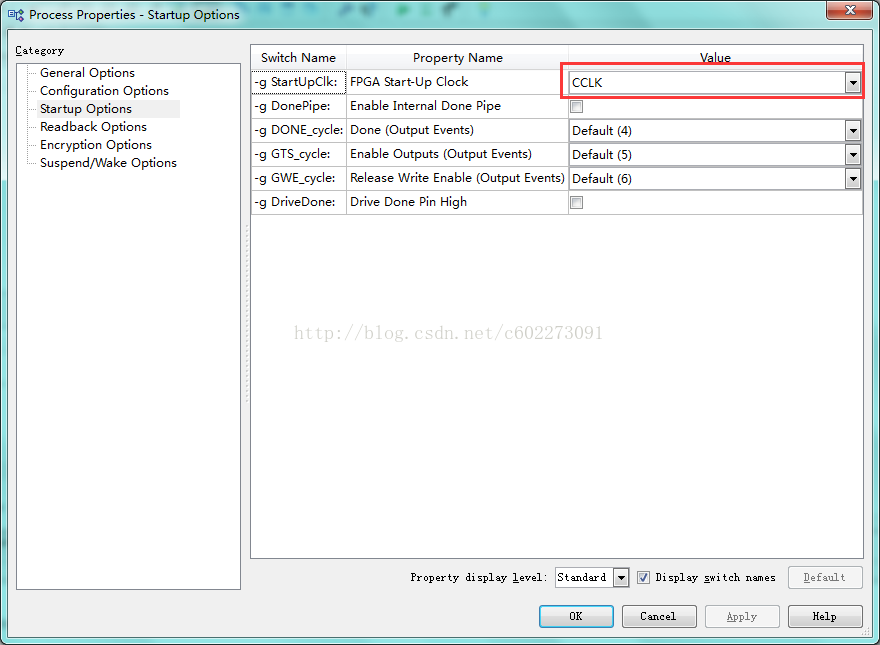

改之前是：

改之后是：

运行Generate Programming File，生成.bit文件。

点击Analyze Design Using Chipscope

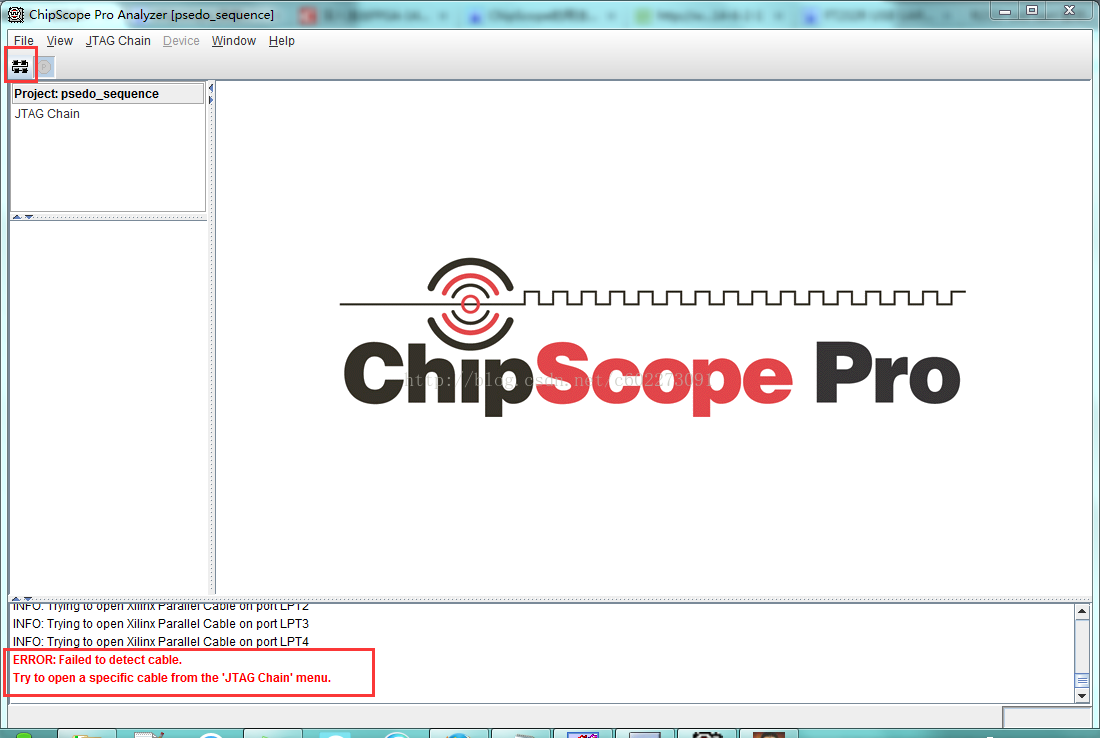

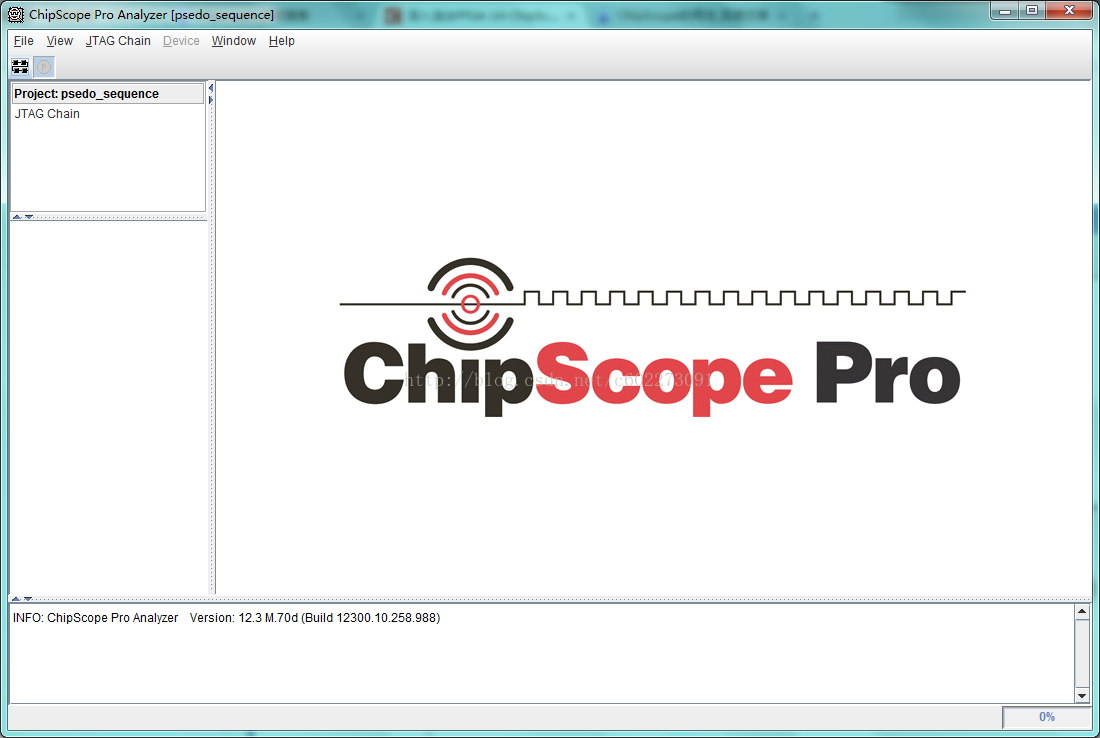

出现了下图：

连接好设备，设备要连两根线出来，一根是从JTAG（UART）出来，作为调试使用；另外一个是PROG（烧代码）

连接好之后，看下图左上角点击，连接器件：

发现问题，看驱动有没有装好，看线有没有连好，有没有弄错发现之类的。

后来问题解决了，去买JTAG-USB线吧！

JTAG-USB去官网买$59，但是如果买盗版板子烧了，那不是更完蛋。不得不说，安富利真是暴利，就一根线，当然线上有芯片，还是很贵。

后来买了JTAG-USB线问题也就搞定了。跟着我下面的参考教程即可搞定（）。

不过不是每个人都是土豪，我们买的是zedboard，那么digilent自然有解决方案，不然为什么那么买它的板子。接下来独家放送不要jtag-usb照样搞定chipscope。

?NavPath=2,66,768&Prod=DIGILENT-PLUGIN

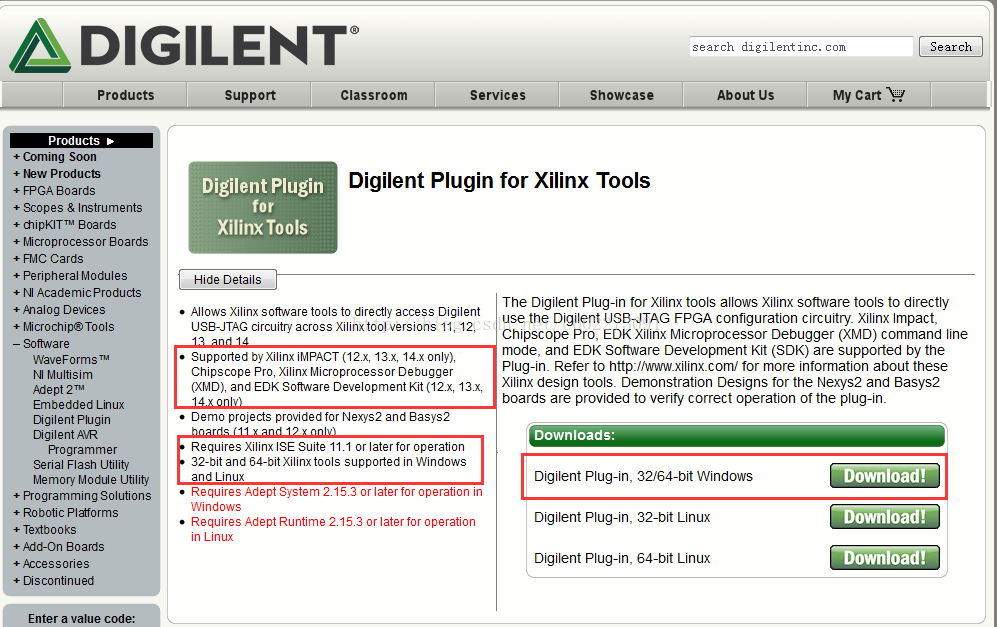

digilent已经为大家装好了插件，这个插件就可以使得它的prom口就可以作为jtag口，厉害吧！一下子省了好几百！

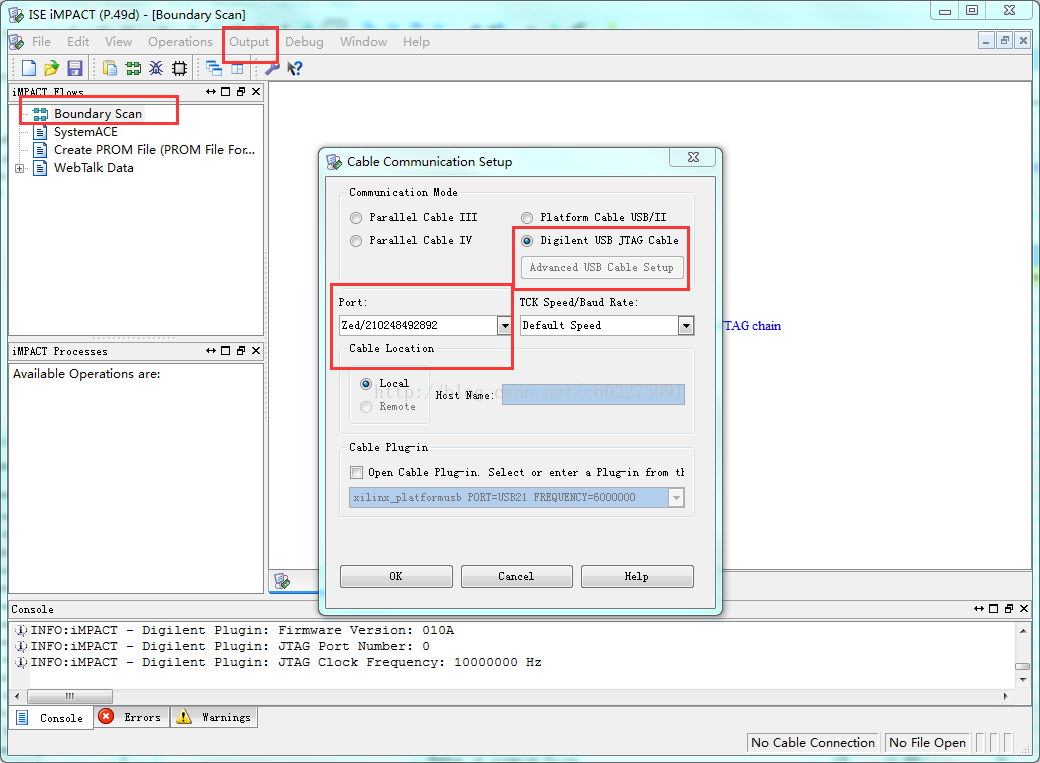

下载好之后找到你的对应版本，有详细的说明，看着说明做就好。在做的时候你会发现可能有点和图不一样，没关系哦！照着步骤来就好。记得要先点boundary scan，再选下面的。

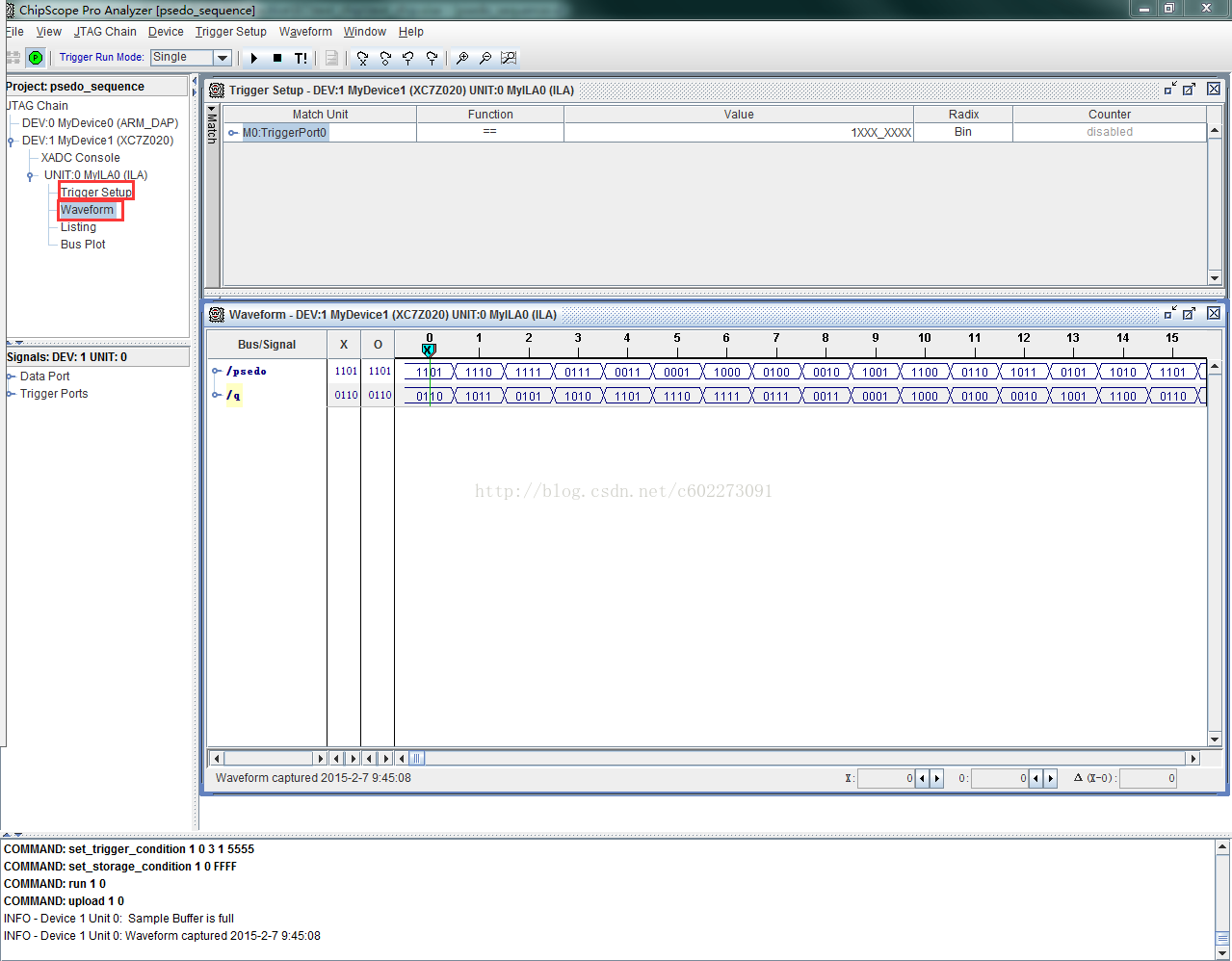

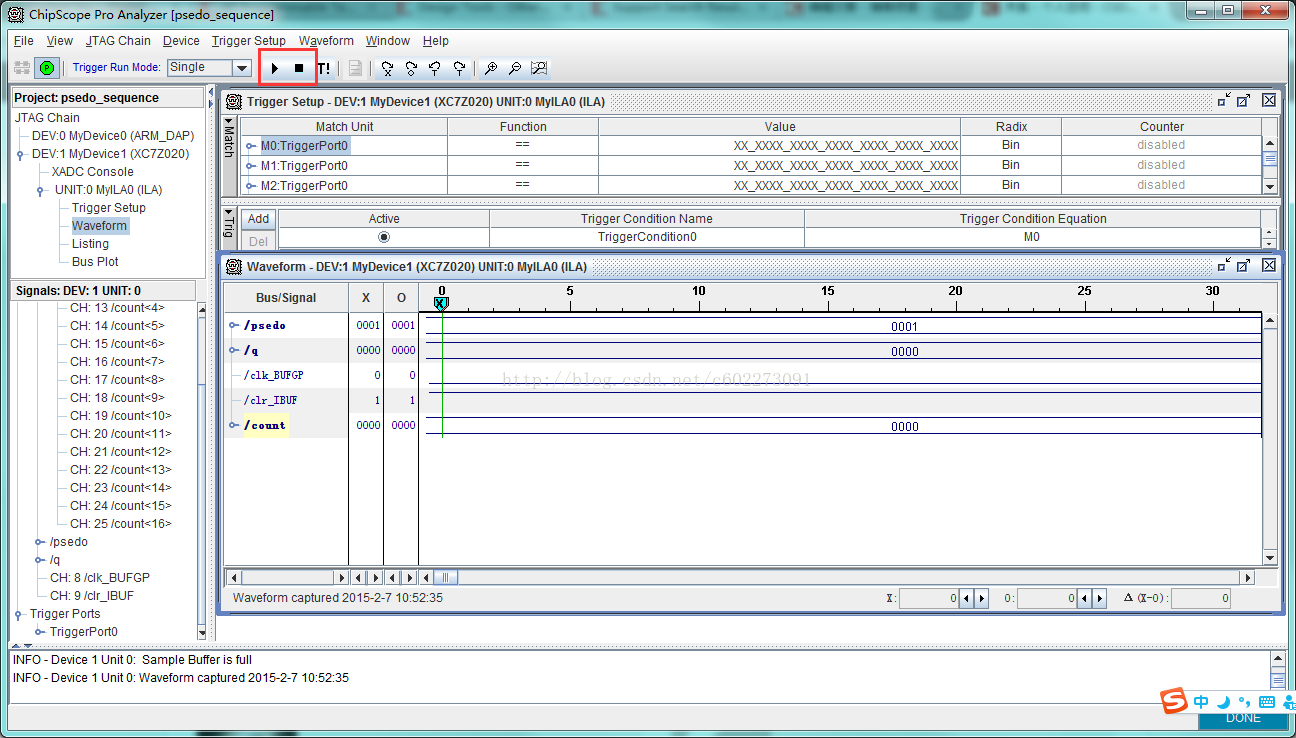

最后做出来什么效果呢？点了Trigger Setup（设置触发条件）和waveform（点了它才看到波形图）

参考教程：

?url=onl-O7cBYYPtgpOgJ46p0EkY2VKD3RRr0z8LAy4sPQKaZaCJY6pZAfcy7VztZcSlKjngeQnH9UgXRZGrGMMEoO5kSmXqpxaB3wKGNtL3b7q

第一种，使用CoreInsert

第二种，使用Generator的方法
