压摆率和增益带宽积及放大倍数的关系

从接触运放开始，就很关注运放的SR和G、GBP（即GBW），这三个参数一般是我用运放关注的，但是一直不是很明白压摆率和增益带宽积还有就是放大倍数的关系，今天我认真的查资料分析了一下，结果如下：1、压摆率（slew rate）压摆率的意思就是运算放大器输出电压的转换速率，单位有通常有V/s，V/ms和V/μs三种，它反映的是一个运算放大器在速度方面的指标（我的理解就是一个运放对输入信号的反应能力），表示运放对信号变化速度的适应能力，是衡量运放在大幅度信号作用时工作速度的参数。当输入信号变化斜率的绝对值小于SR时，输出电压才按线性规律变化。压摆率的数学定义：SR=2×pi×f×Vpk其中：f为最大频率，一般认为是带宽Vpk是放大输出信号的最大峰峰值。由上式知道：信号幅值越大、频率越高，要求运放的SR也越大。我的理解就是：比如你输入一个正弦波为20KHZ/5V，那么要求运放的SR至少是0.63V/us（但是肯定要大于这个值，一般至少是有两倍的余量），才能将波形不失真的转换。2、增益带宽积（GBW/GBP）GBW=G*B 就是增益和带宽的乘积，例如如果一个运放的GBW为X，设增益为+YV/V，那么带宽就是B=X/Y；但是一定要注意厂商给的GBW是在什么条件下给的，如果GBW高，但是条件是增益很大，这样它的带宽就限制了，就是说高频率的信号就不能满足了（这样想成是低通滤波器就行了）。3、总结SR是大信号的指标，GBW是小信号的指标；针对不同的运放由于它针对的信号不同那么它的SR和GBW就不同，针对小信号的那么GBW就大，SR就小；相反大信号的时候SR就大，GBW就小；它们之间是没有实际联系的；另外SR和放大倍数是没有关系的，这个是由于SR是运放内部参数，不会因为你放大了好多倍而改变，例如一个运放的SR是0.1V/us，那么放大到1V需要10us，放大到10V需要100us，SR是不会变的！另外SR和增益带宽积是没有直接关系的！注意：以上只是本人结合使用，以及查找资料总结的，如有雷同请原谅，还请论坛高手们批评、指正！谢谢！！

用户名：maychang
注册时间：2011-5-13 16:21:00

1楼发布时间：2012-9-18 11:12:43

没有关系，这句说得对，。

用户名：汉江之源
注册时间：2011-5-13 16:25:00

2楼发布时间：2012-9-18 11:12:43

你总是很犀利啊！这么快就回了····

用户名：ShakaLeo
注册时间：2011-5-13 16:43:00

3楼发布时间：2012-9-18 11:12:43

压摆率和带宽还是有一定关系的，高速运放的带宽比较宽，压摆率也高。运放的带宽和压摆率其实都是被半导体器件的寄生电容所限制，但这种寄生电容不是线性电容，在大信号和小信号时表现出的差异比较大，所以会有压摆率和带宽这两个参数。

用户名：yanwen217
注册时间：2011-5-13 17:37:00

4楼发布时间：2012-9-18 11:12:43

以前用运放比较关注Vos，SR、GBP和功耗，其实根据不同的设计应用，噪声和温度漂移都是很重要的参数。附上一份国产精品的圣邦微电子的各类运放，功耗最低可以做到350nA每通道，Vos最低可以做到几个uV，温度漂移最低可以做到20nV每度：

用户名：汉江之源
注册时间：2011-5-13 22:24:00

5楼发布时间：2012-9-18 11:12:43

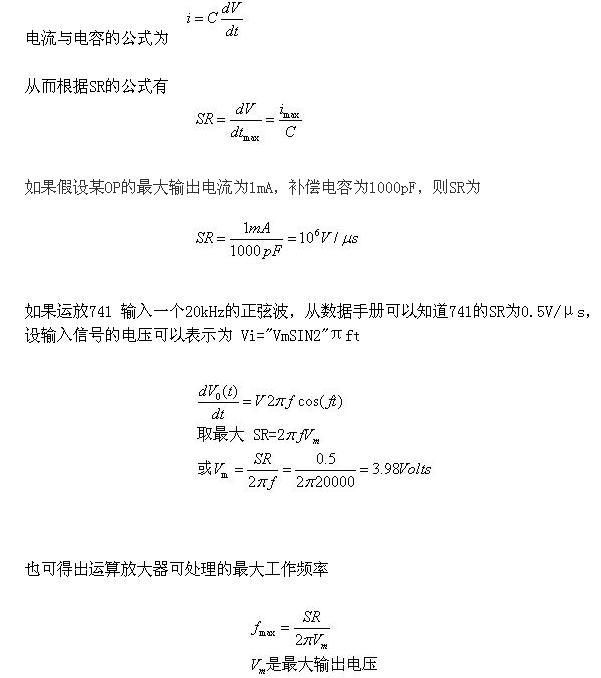

确实是的！压摆率与带宽还是有关系的！我再补充下，如下：比如说OP07的压摆率为0.3V/μs 即1μs时间内电压从0V上升到0.3V，由于有以下公式：

处理交流信号的话，增益带宽积(GBP)和转换速率(SR)是主要考虑的指标。
处理直流或低频信号的话，就要主要考虑失调电压和失调电流。

5# ShakaLeo

用户名：汉江之源
注册时间：2011-5-13 22:25:00

6楼发布时间：2012-9-18 11:12:43

在推广产品还是？？ 6# yanwen217
