4-20mA.DC(1-5V.DC)信号制是国际电工委员会(IEC):过程控制系统（是连接仪表、变送设备、控制设备、计算机采样设备）用模拟信号标准。我国从DDZ-Ⅲ型电动仪表开始采用这一国际标准信号制，仪表传输信号采用4-20mA.DC,联络信号采用1-5V.DC，即采用电流传输、电压接收的信号系统，

传输信号时候，要考虑到导线上也有电阻，如果用电压传输则会在导线的产生一定的压降，那接收端的信号就会产生一定的误差了！而电流对噪声并不敏感，所以使用电流信号作为变送器的标准传输！

1、30V 电压 30mA 电流 所引起的火花是可以点燃危险气体平均下限,为了保险起见,同时参照其它传统设定,所以将许多仪表定为24V供电,同时限定电流小于30mA,为了留有余地,信号上限定为 20mA.

2、为了区分没有信号,和信号为零,信号的起始值（信号零位值）不能为零（电气值）.

3、两线制仪表在信号值为零时仍需要一定的能量供应,在24V供电条件下,4mA电流提供的能量,是当时制定标准时,大部分仪表生产商能接受的能量供应下限.

4、4-20mA电流作用在250欧姆电阻上正好符合标准信号的电压标准 1-5V，这是大部分AD转换都可接收的电压.

上面几个条件经过整合,形成一套信号标准,包括：

24V直流供电、250欧姆标准负载、1-5V 或 4-20mA 标准信号.

1、电压信号不稳定：远距离传输模拟信号采用电压信号传输时因线路消耗压降，对测量造成干扰。如果输出4--20毫安会比较稳定。在传送的过程中采用电流信号，在控制仪表和DCS控制系统中具体控制时采用电压信号;

2、量程为0--20毫安的信号和故障信号无法区分，小于4mpa表示线路故障或是有零点漂移，二线制仪表（减少接线的复杂性，即供电又传输信号）的诞生促使标准变化，4--20毫安是新的电流信号标准;

3、4--20毫安是二线制传感器的设计，其中0--4毫安电流是为了供应传感器自身最小的工作电流需要。如果采用0--20毫安，当信号很小的时候，传感器无法获得足够的工作能量

三信号的测量：

串联电流表或者加终端电阻变成电压信号测量

四：4-20mA信号反馈如何预防干扰：

对于4～20mA信号来说，干扰几乎都是从电源爬进去造成的，从电缆感应进去的可能性很小。4-20ma4-20ma所以说屏蔽层、接地、隔离栅等，都是在隔靴挠痒的次要问题，关键问题是：供电电源要靠谱，要干净，要净化 ，日常工作中的干扰原因有：

1）没有使用屏蔽电缆，

2）屏蔽电缆没有单端接地，或者接地不良，

3）信号电缆跟动力电缆一起敷设，

4）仪表本身故障

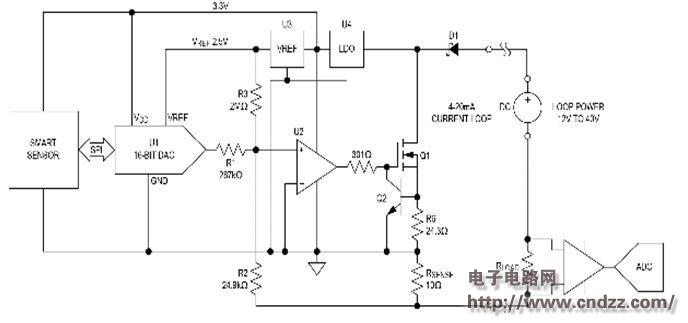

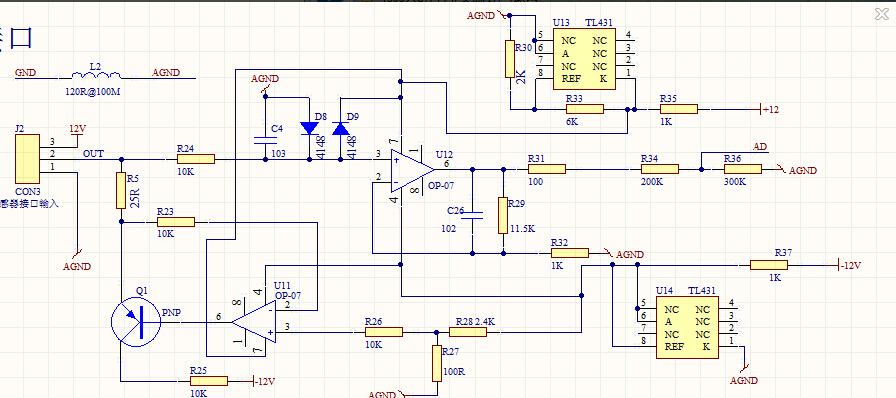

五电流电压的转换：
