RS-232/E1协议转换器。RS-232/E1协议转换器是我公司自主研发生产的高性能产品。

它将透明E1转换为V.35或者RS232的异步数据接口的接口转换设备。本设备V.35接口可以连接DCE或DTE两种工作方式的设备。RS232接口只支持异步RS232数据。可支持的最高异步速率为115200bit/s。

中文名,RS-232/E1协议转换器。工作温度,0℃ ～ 50℃。 贮存温度,-40℃ ～ +70℃。大气压力,86 ～ 106Kpa。

名称。RS-232转E1专线DA-2000设备。

系统概述。DA-2000 E1/V.35/RS232转换设备是我公司自主研发生产的高性能产品。

它将透明E1转换为V.35或者RS232的异步数据接口的接口转换设备。本设备V.35接口可以连接DCE或DTE两种工作方式的设备。RS232接口只支持异步RS232数据。可支持的最高异步速率为115200bit/s。本设备可提供集中式设备。每台机框提供15个槽位。可以全部用于插设备卡。集中式设备可混插多种设备插卡有：DA-2000K。

DA2010K以及光端机插卡有DA30K。DA30VK。协议转换器DA30EK等。所有这些设备均可混插。

主要特点。 采用集成芯片。电路简单。

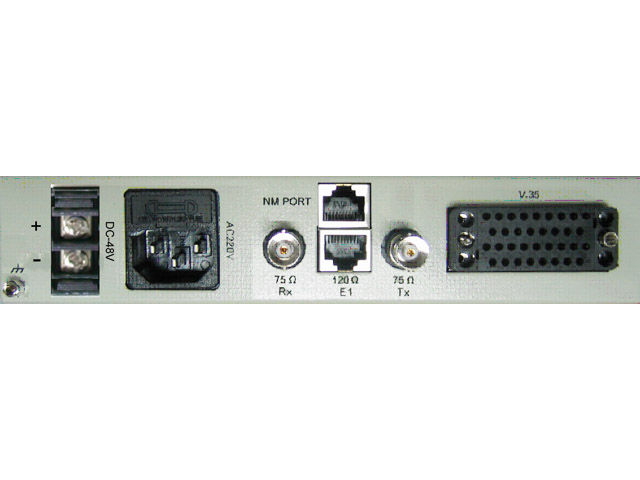

稳定。可靠； 提供一路E1接口。阻抗为75Ω/120Ω可调方式； E1接口75Ω时为BNC接头。120Ω时为RJ-45接头。内部设置； 本设备即可工作于成帧方式也可工作于2M透明方式； 提供1路V.35或RS232接口； V.35接口可连接DCE或DTE设备。RS232接口为DCE工作方式； 提供主时钟。协议转换器从时钟和外时钟三种时钟方式可选； 具备完善的告警及状态指示功能； 适应多种电源环境-48VDC/220VAC；。

技术参数。3.1．2048Kbit/s接口电气特性 标称速率：2048Kbit/s±50ppm； 接口码型：HDB3； 接口阻抗：75Ω和120Ω方式可调； 数字接口电气特性：符合ITU—TG.703建议； 抖动转移特性：符合ITU—TG.823建议； 输入抖动容限：符合ITU—TG.823建议； 输出抖动：符合ITU—TG.823建议； 2048Kbit/s数字接口物理电气特性符合ITU-TG．703建议； 接口类型：BNC——75Ω。

RJ-45——120Ω；3.2．V.35接口 标称速率：2048Kbit/s； 无流量控制。透明传输； 接口电气性能符合V.35/V.11要求； 接口类型： DB25孔座； 工作方式：DCE。可连接DTE或DCE工作方式的设备；3.3．RS232接口 接口速率：异步速率≤115200bit/s ； 接口电平：RS232电平； 工作方式：DCE； 接口类型：DB25；3.4．供电条件 电压：交流AC220V AC 180V～240V；直流DC-48V DC -36V～-72V； 功耗：≤5W3.5．工作环境 工作温度：0℃ ～ 50℃； 贮存温度：-40℃ ～ +70℃； 相对湿度：5% ～ 95%无冷凝； 大气压力：86 ～ 106Kpa；3.6．外形尺寸 200mm×145mm×35mm。
