当信号下变频到中频,必须进一步滤波,从邻近信号中分离出有用信号。 滤波器的 Q值很高,因此, 一般来说中频的成本也较高。采用 SiGe工艺制作。802.1l WLAN芯片组大致可分为 RF和基带两部分。其中 RF部分即射频前端,采用超外差式结构,包括 RF/IF变换器。IQ正交调制解调器和功率放大器。基带部分包括基带信号处理器和 MAC控制器,完成802.11b协议的实现。基带信号扩频和解扩。

基带信号调制解调等。 总共由5个芯片 组成。 其工作原理如下:在发射状态,由 MAC控制器来的发射数据进入基带处理器,经 CCK调制后以可变的 PN代码进行扩频,产生两个信号 I和 Q。 I和 Q信号被传送到调制解调器,经滤波后被调制到 IF频率上 。接着两个信号合成为一个信号送至RF/IF 转换器,信号再被加载到2.4GHzlSM频段的 RF信道上,最后经功率放大后由天线发射出去。除了上面介绍的超外差式以外,目前比较受关注的是零中频或低中频。

在零中频或低中频中,天线信号和基带信号的变换可以直接实现。与 IF相比,零中频可以实现较高的集成度, 零中频中信号直接下变频到基频,后面仅需要一个低 Q的高通滤波器和易于集成的低适滤波器就可以满足要求。但是,同中频相比,零中频的性能有待提高,它的应用受到一定影响,一般在一些数字通信的系统中使用,以低性能换取较高的集成度,采用零中频和 DSP结合实现数字信号的基频解调。

为了克服超外差式接收机中存在的镜像抑制问题, 可以认为直接变频到基频是解决镜像信号问题的答案。零中频接收机将信号直接下变频到基带,镜像信号就是信号自身,不需要镜像滤波器 。正交下变频结构的零中频接收机,在数字域中处理下变频后的基带信号,恢复出原始信号。零中频接收机的最大优点是集成度高, 而直流失调和1/f噪声限制了它的应用。但是选择零中频不能消除镜像频率。 正弦信号携带正频和负频两种有用信号到基频。

这些互为镜像的信号都加在基频上,其低。高边带处于基带中, 没有分离。为了恢复有效信号,可以通过两次下变频,下变频后,在 DSP中利用向量角测量算法实现。低中频接收机结合了超外差式接收机和零中频接收机各自的优点。低中频和零中频拓扑图相似,像零中频一样,不需要高频滤波器抑制镜像信号,可以高度集成化,但其性能较好。 而且对直流失调或本振到 RF的交调実真不敏感 。通常,在下变频后采用低通滤波器完成信号的选择,因此它的集成度很高。

但镜像信号不是有用信号本身,可能比有用信号大很多,因此需要精心确定中频频率,对中频的精确度要求很高。可以这样理解低中频拓扑概念: 如果中使用两个下变频通道时,所有的信息在两个低频信号中,从需要的信号中分离出镜像信号 。在下变频过程中,与单一正频率混频向下转换频率分量。 在复数中频信号中有用信号现处于正频率, 镜像信号相同但处于负频率处, 两个信号之间的相位有差别。这样可以在两个低频信号的复数组合中,通过DSP可以将两个信号分离 。

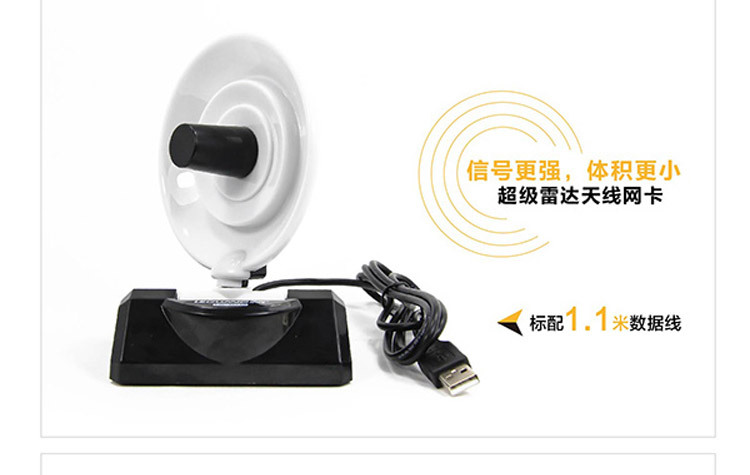

定向接收和全向接收没有明确的优劣之分。定向天线接收距离远。但是针对性接收 也就是点对点 用于远距离传送。全向天线接收是向天线四周接收信号 天线周围都能接收到信号 但传输距离相对近一些。

市场前景。我们在10年之前的愿景就是WLAN必将取代LAN。

现在我们的愿景还是WLAN必将取代LAN”.在访谈时。司马聪：工学博士。梅鲁网络公司区总经理。他这样说道。目前的运营商都在发力推广覆盖WLAN。有WLAN市场就一定会需要WLAN。因此未来几年内WLAN的需求量会不断上涨。市场前景不容小觑。
