数据采集(DAQ)，是指从传感器和其它待测设备等模拟和数字被测单元中自动采非电量或者电量信号，送到上位机中进行分析，处理。数据采集系统是结合基于计算机或者其他专用测试平台的测量软硬件产品来实现灵活的、用户自定义的测量系统。 数据采集卡，即实现数据采集(DAQ)功能的计算机扩展卡，可以通过USB、PXI、PCI、PCI Express、火线(IEEE1394)、PCMCIA、ISA、Compact Flash、485、232、以太网、各种无线网络等总线接入个人计算机。数据采集卡分为数据采集卡和视频采集卡。今天我们来详细探讨下USB数据采集卡。

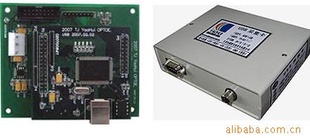

什么是USB数据采集卡？顾名思义，就是具有USB接口的数据采集卡，采集数据后输入电脑设备的接口是USB接口的采集卡。即实现数据采集(DAQ)功能的计算机扩展卡通过USB接口或USB总线，将从传感器和其它待测设备等模拟和数字被测单元中自动采非电量或者电量信号，传输到上位机中进行分析和处理的数据采集卡，属于监控系统的重要硬件。其工作原理是：采集处理数据的原理与PCI的都差不多，只是与计算机通信的总线方式不同，这种方式适用于现场采集，方便与现在的笔记本通信

usb采集卡是一款级的视频采集设备，采用高速USB2.0接口设计，支持四路视频输入，可以通过视频S端子或者Video端子来接入视频。广泛应用于安防、医疗、生产、运输、商业、金融等领域，产品功能完善，性能稳定，采集质量佳。并免费提供二次开发包，以满足不同用户的使用需求。

usb采集卡体积小巧，流行外观设计，外型小巧美观，功能强劲，携带方便，能够即插即用，支持热插拔，带有先进的USB2.0高速接口，不需要外接电源，性能稳定，兼容性好，可捕捉高品质动态及静态画面，支持内置USB 2.0 接口的笔记本电脑。

USB数据采集卡是怎样进行数据采集的呢？

USB数据采集卡的选择

1、USB数据采集卡有很多参数，比较重要的几个分别是：是否是同步采样、采样率、分辨率、通道数、量程、是否配备模拟输出、计数器、数字IO的功能。

以Smacq(思迈科华)的USB系列数据采集卡为例：

USB-4000是同步数据采集卡；USB-2000和USB-1000是异步数据采集卡。同步数据采集卡通道之间没有时间差。

2、同步采集卡和异步采集卡的采样率选择也不一样。

同步采集卡的采样率是说的是每通道的采样率，即USB-4652的采样率是500k/s/ch，那么1个通道使用的时候最高到500k/s，16个通道的时候，每个通道也还能达到500k/s。

异步采集卡的采样率是说的多通道一共的采样率，以USB-2602为例，最高采样率是1M/s，1个通道使用的时候，最高能达到1M/s；2个通道使用的时候，最高能达到每个通道500k/s，一共是1M/s；16个通道使用的时候，最高能达到每个通道62.5k/s，一共同样是1M/s。

所以在选择数据采集卡，特别是异步数据采集卡多通道使用的时候，要计算清楚需要多高的采样率。

3、分辨率，也叫垂直分辨率，这个指标直接影响测量的精度。usb数据采集卡主流采集卡的分辨率主要有24位、16位、14位、12位。

24位的采集卡的精度最高，但是一般采样率较低，代表型号是Smacq的S系列数据采集卡。

16位的卡是使用的比较多的，代表型号是Smacq的USB-4000系列和USB-2000系列。

14位、12位的采集卡更多的是一些低成本的方案，USB-4000和USB-1000系列中有相应的型号。

4、通道数和量程的选择主要是根据测量的需要进行选择。

Smacq(思迈科华)的USB系列数据采集卡都提供了多通道和多量程的选择。
