外观简洁大方，备受欢迎的电容式触摸屏技术原理

近年来，随着智能手机和平板电脑的兴起，电容式触摸屏市场发展迅速，技术更新非常迅速，行业呈属层时，由于人体的电场作用，在用户与触摸屏表面之间形成耦合电容。对于高频电流，电容器是直接导体，因此手指从接触点吸取很小的电流。这个电流从触摸屏四个角上的电极流出，流过这四个电极的电流与手指到四个角的距离成正比。控制器通过精确计算这四个电流的比值来计算触摸点的位置。 .

电容屏需要通过增加互电容电极来实现多点触控。简单的说就是将屏幕分成块，每个区域有一组互电容模块独立工作，所以电容屏可以独立检测每个区域的触摸情况，经过处理后，可以简单的进行多点触控实现了。

电容式触摸屏的优势主要体现在人机界面良好的交互性。当用户触摸电容屏时，由于人体电场的作用，用户的手指与工作面形成耦合电容。因为工作面接的是高频信号，手指吸收了很小的电流，电流从屏幕四个角上的电极流出。理论上，流经四个电极的电流与手指到四个角的距离成正比。控制器与四个电流成正比。精确计算以获得位置。准确率可达99%，响应速度小于3ms。

电容面板的触控技术。投射式电容触摸屏是在两层ITO导电玻璃涂层上蚀刻不同的ITO导电电路模块。两个模块上的蚀刻图案相互垂直，可以看作是在X和Y方向上不断变化的滑块。由于 X 和 Y 结构在不同的表面上，因此在相交处形成电容器节点。一个滑块可用作驱动线，另一个滑块可用作检测线。当电流通过驱动线中的一根导线时，如果有来自外部的电容变化信号，就会引起另一层导线上的电容节点发生变化。检测电容值的变化可以通过与其相连的电子电路进行测量，然后由A/D控制器转换成数字信号供计算机进行运算处理，得到（X，Y）轴位置，并从而达到定位的目的。

电容式触摸屏结构由四层复合屏组成：最外层为玻璃保护层，其次为导电层，第三层为非导电玻璃屏，最内第四层为还有导电层。最里面的导电层是屏蔽层，起到屏蔽内部电信号的作用。中间导电层是整个触摸屏的关键部分。四个角或四边有直接引线检测触点位置。

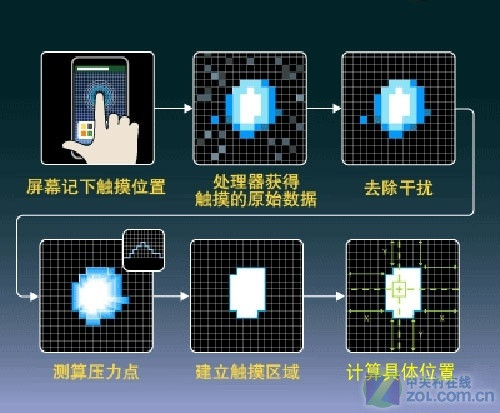

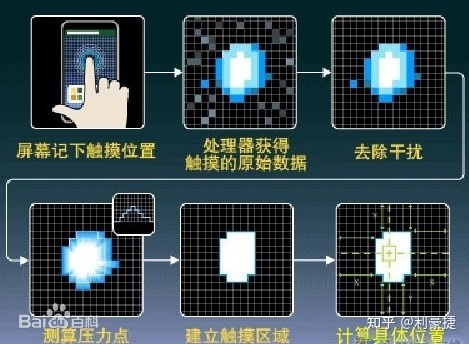

具体工作原理如下：

电容式触控优势明显，主要表现在以下七个方面：

第一是准确率高，准确率高达99%。

第二种材料性能和可靠性强：完全防刮玻璃材料（莫氏硬度7H），不易被尖锐物体划伤磨损，不受水、火、辐射等常见污染源的影响、静电、灰尘或油污等。还具有护目镜的护眼功能。

三、三高灵敏度：可以感应不到两盎司的力，并且不到3ms的快速响应。第四

四、高清：三种表面处理（抛光、蚀刻、工业）可用。 SMT 控制器的 MTBF 大于 572,600 小时（根据 MILHANDBOOK-217-F1）。

五、使用寿命长，触摸寿命：任意点可承受5000万次以上的触摸

第六，稳定性好，一次校准后光标不漂移。

七、透光率好，透光率可达90%以上。

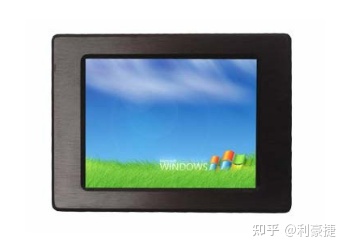

立豪杰是一家集开放式显示器、嵌入式显示器、工业触控显示器、工业计算机、工业液晶模组、工控主板研发、设计、制造、销售于一体的服务业4.0的高新技术企业。产品主要包括：工业触摸屏、液晶显示模组、显示器、工业一体机等工控产品。
