12560超高分IPS广视角面板液晶显示器拆解(组图)

产品：12560高分IPS显示屏拆解

【中关村显示频道原创】作为国内知名显示器品牌HKC，刚刚推出了首款27英寸IPS广视角2560×1440超高分辨率LCD-T7000显示器。相比同等性能规格的Apple Cinema Display，便宜了6000元。之前我们给大家带来了这款显示器的性能测试。该显示器与同类产品的测试结果相比较。而今天，我们就来了解一下HKC T7000的内部结构是怎样的？看看它的内在表属板。不仅提升了电路的稳定性，更彰显了HKC品牌的用心和风采。

产品：62199元2560高分IPS面板大秘境

●2199元、2560元高分IPS面板的内幕

最后给大家详细介绍一下HKC T7000液晶显示器液晶面板的内部结构。同时，我们将再次向您展示LED背光的外观。液晶面板通常由液晶分子层、滤光膜和背光源组成。下面我们将三者分开。

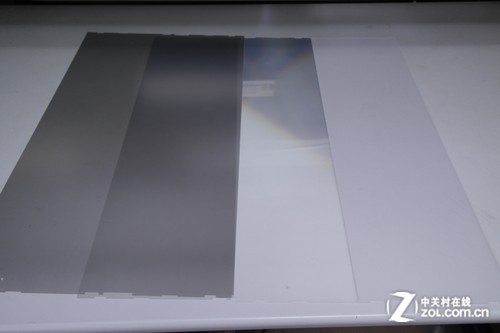

HKC T7000液晶面板的反射片和滤光片

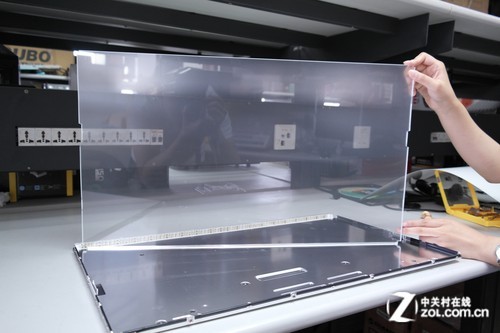

HKC T7000液晶透明折射板外观

上图为您展示了HKC T7000液晶面板中液晶分子层底部与金属背板的结构。它们是反射器、折射板和三层滤光片。反光板的作用是将光线反射回来，减少光的损失。折射板的作用是将其内部的光线反射和折射，并均匀地分布在整个屏幕上。滤光膜的作用是去除一定波长的光，三层滤光膜自有作用。

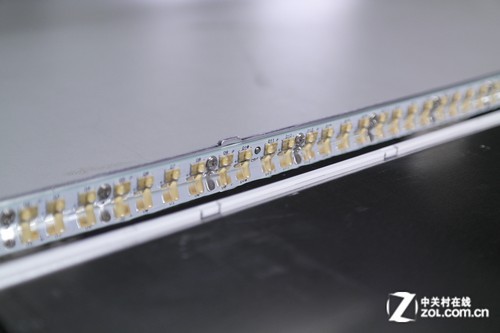

HKC T7000 LCD 背光源

除了发光之外，LED背光还配备有透明滤光层和白色反射镜。其中滤光层上有很多颗粒状的东西，其目的是通过折射和反射使背光更加均匀；而反光板可以增加LED背光的亮度。 LED背光搭配反光板、折射板和滤光片，光源可以更均匀地分布在整个屏幕上，但目前很少有条状LED背光能够实现非常均匀的光线分布在整个屏幕上。屏幕，所以很多高端显示器或级显示器采用点阵式LED背光设计。

产品：72199元2560高分IPS液晶内部结构满意

●2199元2560高分IPS液晶内部结构基本满意

最近的显示器市场掀起了一股超高分辨率的浪潮。从之前的少量试水，到现在七款2560×1440超高分辨率液晶显示器问世。超高分产品有很强的从商业领域进入普通消费者的趋势。另外，这类产品与之前普及的3D显示器完全不同。超高分辨率产品并未受到主流品牌的青睐，但国内一些名不见经传的厂商却加速了消费者对此类产品的认可。并颠覆了此类显示器的高售价。

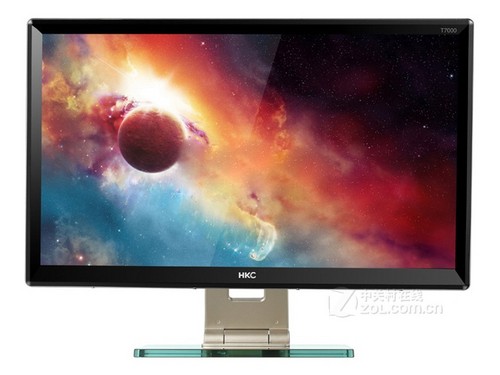

HKC T7000 液晶显示器

今天我们选择了一台售价2199元的HKC T7000超高分显示器进行拆解。这台显示器在拆解过程中的表现让我们很满意。作为国内知名厂商之一，HKC不仅在显示技术上处于领先地位，而且对显示器本身的质量也有着严格的标准。从HKC T7000的内部做工和设计分布，可以看出HKC品牌的大厂风。 HKC T7000显示屏的内部非常整洁、规则。产品的内部做工和设计都经过细致合理的结构处理。产品内部非常规整。另外，重要的电路和电路板已经牢固地贴在产品的机身和液晶面板的背板上，所以在搬运过程中不会损坏电路或脱落。

特别提醒：

看完我们的拆解，相信不少网友也会被他们的显示器诱惑吧。虽然我们已经给大家带来了详细的拆机介绍和分步介绍，但尽量不要使用自己的液晶显示器进行实验。一方面，拆卸会影响显示器的保修。另一方面，由于液晶面板在拆卸后会残留灰尘或指纹等杂质，会严重影响用户的后期体验。

8HKC T7000详细参数
