RTD2660-TV_液晶电视驱动板应用电路原理图纸

有关RTD2660-TV_LCD TV驱动板应用电路原理图，请参见百度云盘。

以rtd2660 LCD驱动板为例（自带电视）

现象：电源板的输出电压正常，但是按下开关时无响应：

先按容易再困难的顺序检查

1、目视检查电路板是否存在组件异常，用电源触摸电路板以查看是否存在温度异常，有时处理芯片损坏并且温度很高，您可以通过触摸来找到它

2、然后我先检查驱动板上的每个电源。

由于电源板的输出通常只有12v和5v，因此驱动板上有几个DC / DC调节器来转换驱动板所需的电压。

（少数型号的电源板还将向驱动板输出3. 3v，2. 5v等电压）

查看稳压器的图片

一目了然

通常有5v，3. 3v，2. 5v，1. 8v等，如果该机器是由电源问题引起的故障，请测量多个调节器芯片的输入和输出电压，很快就会发现故障点。

3、如果每个稳压器的电压都正常，则继续检查，或者只是先检查一下，

电源正常，则键盘上的每个按钮都应该有电压，然后用万用表测量，按下开关时，按钮上的电压是否被拉低至0v，如果不是，则开关键损坏，可以通过更改按钮来修复故障。

4、如果存在开关电压跳变，则也将消除开关按钮，继续检查电源是否可用，然后检查芯片工作所需的时钟。 （不同的处理芯片需要不同的晶体频率）

使用万用表测量晶体振荡器的两端之间是否存在电压差。当然，这只能是近似的。当然，最好有一个示波器来查看波形。

5、 MCU芯片工作所需的时钟也可用，然后检查芯片工作重置所需的条件，因为不容易找到芯片pdf，即使找到了引脚，也是如此不同制造商的定义可能有所不同，这需要时间。

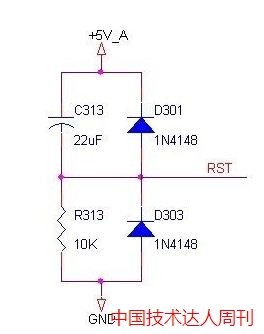

通常由电容器，电阻器和两个二极管产生复位，如图所示，

图中的电路板更容易找到，MCU旁边有两个红色的玻璃二极管很明显

mcu线绞在一起：

（4对-单6位数字； 5对-单8位数字； 8对-双6位数字； 10对-双8位数字），

当前，一些逻辑板和屏幕连接在一起，称为X + C集成，通常用于32英寸以下的屏幕，而32英寸以上的屏幕通常由X + C分隔组成（小屏幕主要由成本组成） ）由于技术和精密特性，维护通常不容易。如果对这些原理有充分的了解，并且焊接技术出色，那么修理逻辑板就不是神话！

逻辑板的损坏将导致屏幕无法正常显示图像，当然也没有菜单显示，但是按钮和起作用（记住这一点）。

在屏幕中间的图像中，逻辑板与屏幕连接线之间的接触不良，可以通过插入和拔下该线来确认许多小色点；

逻辑板和屏幕都可能导致图像模糊，但是逻辑板的模糊与屏幕产生的模糊之间存在差异。逻辑板的模糊显示为规则的上下模糊。我们可以更改信号源或更改4：3模式进行确认。

逻辑板维护摘要（维修思路）

1。检查外观，看是否有易损坏的组件（例如主芯片电源IC滤波电容器）烧坏或颜色异常；

2。测量每个电源测试点的短路电阻是否减小，保险是否断路；

3、电压测量，以测试每个电源测量点的电源是否正常（①电源Vcc5V​​ / 12V，②主芯片3. 3V； 2. 5V； 1. 8V，1. 2V， ③VAA14V，VGH20V，VGL- 5. 5V，④VREF13V，VCOM 6V等）；

4。测量IC信号线对地的电阻，LVDS DDR与主芯片之间的数据交换是否不良；

5。检查电缆的配电盘与逻辑板之间以及配电盘与逻辑板与屏幕之间的接触是否不良。

实际上，液晶电视的逻辑板，除了液晶屏的LVDS程序故障外，其他故障仍然很容易修复。

因此，根据网民的要求，我删除了繁琐的内容，并使用了易于理解的语言来表达液晶电视逻辑板的维修思路，并首先在中国家电维修网上发布了

。

以下是液晶电视逻辑板的维修思路

（[一）识别逻辑板和LVDS信号。

（[二）如何快速确定故障出在LCD TV逻辑板电路上。

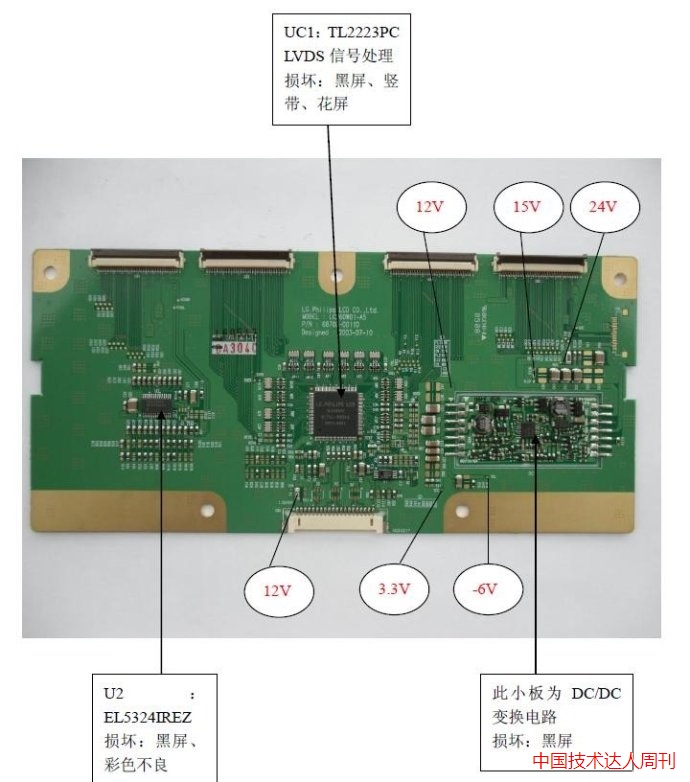

逻辑板由屏幕制造商和屏幕提供。逻辑板也称为：屏幕驱动器板，中央控制板和TCON板。逻辑板的功能是发送数字板发送的LVDS输入信号（输入信号包括RGB数据信号，时钟信号和控制信号这三种类型。）经过逻辑板处理后，LVDS信号将被与TTL电平并行输入RGB数据信号转换为可驱动LCD屏幕的LVDS信号后，将其直接发送到LCD面板侧面的LVDS接收芯片，以驱动LCD屏幕显示图像。

由逻辑板损坏引起的故障现象包括：黑屏，白屏，灰屏，负像，噪声点，垂直带，图像太亮或太暗等。

什么是LVDS输出接口？ LVDS是低压差分信号技术接口。开发了一种数字视频信号传输方法，以克服在TTL电平模式下传输宽带高比特率数据时的高功耗和大EMI电磁干扰的缺点。

LVDS输出接口使用一个非常低的电压摆幅，通过两条PCB走线或一对平衡电缆上的差分来传输数据，即低压差分信号传输。采用LVDS输出接口，由于采用低电压，低电流驱动模式，可以使信号在差分PCB线或平衡电缆上以几百Mbit / s的速度传输，因此，实现了低噪声和低功耗。请注意维护：如果仅看电路图，就无法从LVDS发送芯片的输出信号TXOUT-和TXOUT0 +看到其中包含的信号数据以及这些数据的排列方式。因为不同制造商生产的LVDS芯片可能具有不同的输出数据排列。因此，LCD TV逻辑板上的LVDS发送芯片的输出数据格式必须与LCD面板的LVDS接收芯片所需的数据格式相同，否则，逻辑板和LCD面板将不匹配。这也是匹配屏幕时必须考虑的问题。这也是点屏匹配板的重要信息。

（[二）如何快速确定LCD TV逻辑板电路有故障

LCD TV逻辑板电路是否有故障，必须通过测试各种相关信号来确定，并且只能通过分析测试结果来确定故障。以下是确定LCD TV逻辑板电路故障的快速方法：

（1）检测逻辑板上数字图像处理电路发送的输入视频信号波形是否正常。如果存在正常波形输入，则表示先前的数字图像处理电路工作正常

（2）检查逻辑板上电源输入的电压是否正常。如果输入电压正常，则电源电路工作正常。

（3）检查逻辑板上屏幕线接口输出的LCD屏幕驱动信号波形是否正常。如果没有正常的LCD屏幕驱动信号波形输出，则可能是逻辑板电路故障
