驱动板和高压板的代换方法及注意事项进行阐述

LCD电路板组件的密度很高，SMD组件的型号不容易识别，配件也很难购买。更换板易于购买且价格合理。因此，在许多情况下，通过更换相应的功能电路板来进行维护。所谓板级维护。 “ t，m $ t- L5 f5 G- g- n $ R0 d”板级维护主要包括更换驱动板，更换高压板以及更换电源板。电源某些型号的电路板和高压板是一起使用的，可以分别更换，也可以更换电源的整个高压集成板。由于电源部分的电路很简单，因此维护很容易，并且板级维护很少进行，因此本文仅更换驱动板和高压板，并说明了方法和注意事项B 一、更换驱动板。板卡是指液晶显示器的整个小信号处理电路板，包括VGA（DVI）信号输入，MCU系统控制，二次电源稳压和液晶显示器，屏幕接口电路等。板已连接接通电源，先配备屏幕线和OSD键盘，然后再连接高压板，这是一个完整的LCD显示电路。通过刻录不同的程序，此驱动器板可以适应各种类型的LCD屏幕。：J- Q“ s6] 0 O / V * d + n5 C2 h3 j可选驱动器板主要取决于驱动器板的接口是否匹配1 H $ C9 H * | 0 p％B 1.屏幕线接口屏幕线接口必须与LCD屏幕匹配。

所使用的LCD屏幕主要包括TTL接口和LVDS接口。 TTL接口主要集中在15英寸以下的LCD屏幕上。 LVDS接口覆盖了13.3英寸以上的90％的LCD屏幕。两个接口的驱动方式不同，屏幕线的形状也不同，不兼容。要确定液晶显示屏是哪个界面，主要是通过查阅此类液晶显示屏的技术手册。经验丰富的维护人员也可以通过界面的形状或LCD屏幕的型号直接判断。例如，M150X3-L01是具有LVDS接口的LCD，而M150X3-T03是具有TTL接口的LCD。两者之间的区别是模型后缀的一个L和一个T。因此，如果无法清楚地确定LCD屏幕的型号，则必须将与LCD屏幕上的型号有关的所有字母和数字告知驱动板经销商。 LVDS接口引脚的数量少于30个，数据线名称为DO 一、 DO +，D1 一、 D1 +，D2 一、 D2 +，CK〜，CK +，D3-，D3 +等。一个6位屏幕，没有D3-，D3 +组信号。有常见的20针和30针接口。早期的10英寸至12英寸屏幕也具有14针接口。 7 T，`； i：}：j + U9 uTTL接口液晶显示屏通常通过拆卸日本笔记本电脑的液晶显示屏组装成显示器。该接口的针脚通常在41针以上，并且大多数都需要通过特殊的方式进行转移。该板已连接到驱动板上，因此更换板的成本较高。

3 S9 S4 d / | 6 F8 g（k $ n; a）维护常规板上装有3.3V和5V电压跳线，可灵活选择屏幕电源，请注意不要出错。由于RSDS接口，TMDS接口的使用量和其他用途很小，因此本文将不作介绍。2.显卡信号输入接口+ N“ l; R％\（u17英寸或更小的显示器，大多数其中只有VGA信号输入接口，因为VGA接口是驱动板的基本配置，因此在选择时可以忽略不计；对于17英寸以上的显示器，许多采用VGA + DVI双接口模式。 / e％C7 E“ w1 d $ x” T / F; Z3。按钮板接口$ l：a！@; H3 L）e8 _0 R（^'_ LCD的OSD按钮板上有4到7个按键，其中5个是大多数按键。由编程程序确定，与驱动器板按钮接口上的引脚数无关。 5个键包括电源，自动，向下，向上，菜单和6个键。 ENTER键已添加。您可以使用灵活的方法进行维护。例如，如果某个LCD监视器只有6个按键，而只有5个按键，则您可以不使用ENTER键。再举一个例子，某台LCD显示器有4个按键，但是对于只有5个按键的程序，您可以放弃AUTO引脚并使之保持未连接状态。这不影响使用；某些LCD显示键通过扁平的柔性电缆连接到驱动板上，而不能连接到驱动板上。 ，您可以放弃扁平电缆，使用细线一根一根连接，安装空间很小，可以使用漆包线进行连接。

（E.N / f.Y3〜L0 P此外，应注意的是，维修通用板的按键使能接地，而许多品牌机器的按键板都采用电阻式分压，因此，有必要去除原始按钮板的相关电阻，并通过跨接线将其更改为对地短路的方法。 ，或一键式穿梭按钮（如果不是原始按钮）。如果要更改它，则必须购买另一块按钮板并找到合适的安装位置。” C5 d，i：m8 N5]-d6} 4 。高压板接口8 T＆q / B0 O！Q- @，v5}：Y /市售维护通用驱动板的高压接口主要是+1 2V双引脚，GND双引脚，BLON和ADJ。大多数ADJ功能都是虚拟的，即该引脚的电压是固定的，不会随亮度调节而变化。通过软件可以在AD芯片内部完全模拟控制。实际上，它相当于连接到高压板上的3条线。接线虽然简单，但也会带来一些与其不兼容的高压板，然后打开然后关闭。 ，或者仍然无法调节亮度。前者的解决方案是将原始高压板的亮度控制端子直接接地，而后者则需要通过适当的电阻将+ 5V连接到原始高压板的亮度调节端子。适当的是，由于应随高压板参数的变化灵活地调节电阻值，而不是静态的，因此该电阻通常约为2.2kQ。 5.电源接口； B $ {2 J * @“ L2 S维修通用驱动板电源接口主要是12V输入。

如果是外部电源适配器，则可以添加通用插座；如果是内置电源，则需要通过电线将其焊接到原始机器电源的相应焊接点。 ！ B：r8？！ O; e6 R请注意，导线不应太细。某些品牌机器的主电源为13V，可以直接连接而不会影响使用。一些内置电源使用13V（或12V），5V和5V可以丢弃，因为LCD显示器的5V电源不重，不会影响电路的正常运行。某些品牌机器仅输出一组+1 8V电源（Philips型号的一部分），因此必须修改原始机器的稳压器调节部分以输出+1 2V电压。如果不小心将其打开，则驱动器板将被烧毁。 二、高压板的更换液晶显示器最常用的高压板是1灯到4灯，并且有大有小。灯的数量取决于液晶显示屏。例如，必须为4灯LCD屏幕（显示屏大于17英寸）配备一个4灯高压板，并且为1灯LCD屏幕（显示屏小于14英寸）必须配备一个高压板。 。木板。 1.大嘴和小嘴大嘴和小嘴是指高压板和灯管之间的接口宽度，其差异随灯的数量而变化。 4 ^）J：I + @ 7 J1灯的高压板基本上是小端口。即使有较大的端口，也只需要将管子的导线直接焊接到相应的位置，就不会影响使用。 0 h9 | 4 s * P * J2灯的高压板的大端口和小端口之间没有太大区别，但是高压接口的宽度不同，因此便于相互替换

4灯高压板的大嘴和小嘴之间的差异更大。大口的一个接口需要连接两盏灯，也就是说，一种连接是常见的。将小端口高压板替换为大端口高压板时，只需将原始的两盏灯的细线（低压线）与公共线并联连接，然后连接其余两根导线分开；改用小端口高压板更换大端口高压板时，由于一组两个灯管具有不同的电路（只有几个高压板是相同的），所以不可能简单地将两个低压端口并联。必须根据LCD屏幕灯管的连接来连接低压线。分开放置，然后正确连接，否则可能导致故障。 “ k：p $ ^，w + u）z / H6 m5}（q3 o4 U＃p; t2。无论是1灯高压板还是4灯高压板，控制线接口均不能驱动极由MCU连接和控制，引脚均为GND，VCC，ADIJ和BLON，即接地，电源，亮度调节和高压开关，在不同驱动板上标有字母控制线接口的差异主要是引脚数和导线形式，另外这4个引脚中的一些会引出1个引脚，其中一些是多个并行的引脚，尤其是GND引脚和VCC引脚，由于电流较大，通常并联使用多个引脚，可以通过用万用表测量电阻值或观察电路板的铜箔来区别2 q。J7 [1 s9 W7 l控制接口采用不同的导线形式，主要指普通的多股导线和扁平电缆。

即使接口不同，也只需根据H功能连接前者即可，这很容易解决。对于后者，如果扁平电缆损坏，则很难找到替代品。维修方法是：焊接掉原来的电缆接口，然后使用漆包线和其他细线连接。 } 8 [＆I“ M1 W8]！H0 k” a8 R; o4 o t0 x + O- z3。一些读者可能会问，这是否意味着用多灯的高压板代替多灯的LCD屏幕？如何更换不同灯号的高压板？在维护或DIY中，经常需要用不同数量的灯更换高压板。替换的原理是，可以将灯数少的灯替换成灯数多的灯。如果用更少的灯替换更多的灯，则需要修改电路，这会更加麻烦。 ！ m- X0 {/ L1 z“ S（B $ Y！v $ o9 S5 m8〜在什么情况下会涉及更换具有不同灯号的高压板？4 k4 j0 b）b＃j）p- D8 d是不允许的尺寸，例如，如果您有2灯显示屏，则原机的高压板很小；如果2灯的高压板无法安装，则可以更换它用一个用于一盏灯的高压板（一盏灯的高压板很小），要么：可以用两个并联的一盏灯代替，同时点亮两盏灯，或者可以装一根灯管。从理论上讲，这种替换是因为灯泡没有完全点亮，所以亮度会降低约25％，亮度也会降低。凹凸不平，但实际上很难看到，它对视觉效果的影响很小，尤其是对于办公室或文字处理显示器。

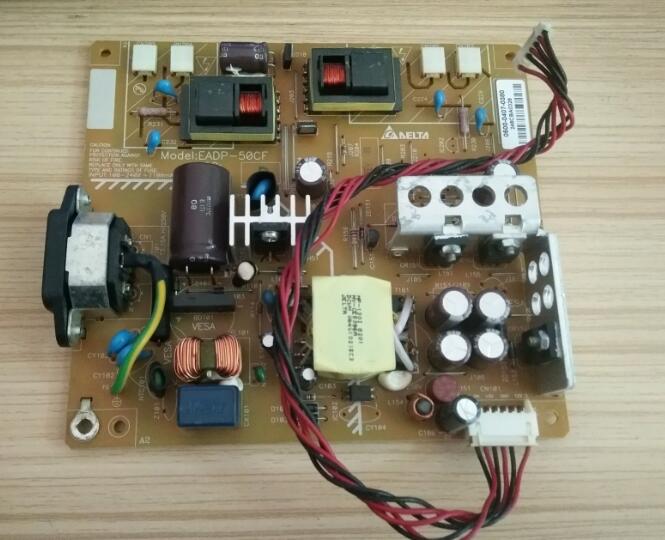

作者故意使用的显示器只点亮一根灯管，以节省能源并减少眩光。一般而言，可以将一个灯的高压板替换为两个灯的高压板，将两个灯的高压板替换为四个灯。 I0 V！ o“ q / u＆z9 f” N两个没有附件。液晶显示器有4盏灯，手边没有4盏高压板。此时，建议客户使用2灯高压板点亮LCD屏幕。 + f + c7 l，y $ Z |; P mv，Q2 R：J a e8 a，u4。更换非整体式高压板许多显示器都使用电源高压集成板。如果仅高压部分损坏，是否应该更换整个电路板？答案是不。尽管更换整个板很方便，但是这样做不经济，而且要购买合适体积的集成板也不容易。正确的方法是：首先分析电路并去除高压部分的组件。然后将新的高压板固定在空的位置，并做好绝缘保护。从驱动器板到集成板的连接方法：找到ADJ和BLON（这两根线中的许多可以并行使用），将它们连接到高压板控制接口的相应引脚，然后找到地线和接地线。将电源板上的+ 12V电压连接到高压板控制连接器H的相应引脚上，即可完成操作。
