电容器是两条彼此靠近且彼此绝缘的导体。

滤波电容器是安装在整流电路两端的能量存储设备，可降低交流脉动的纹波系数并提高高效率和平滑的直流输出。因为滤波电路需要大容量的储能电容器。因此，大多数滤波电路使用电解电容器。电解电容器之所以得名，是因为它们使用电解质作为电极（负极）。

中文名

滤波电容器

外来名称

滤波电容器

功能

降低交流脉动的波纹系数

要求

更大的电容和更大的耐压

自然

储能设备

优势

工作表现更稳定

内容

1234

滤波电容器简介

N-35g主滤波电容器

电解电容器的一端为正极，另一端为负极。它不能逆转。正端子连接到整流器输出电路的正端子，负端子连接到电路的负端子。在所有需要将交流电转换为直流电的电路中，设置滤波电容器将使电子电路的工作性能更加稳定，同时减少交流电脉动波纹对电子电路的干扰。电路中滤波电容器的符号通常用“ C”表示，电容应根据负载电阻和输出电流确定。电源电压U越高，电容器承载的电荷q越大。 [1]当滤波电容达到一定容量时，增加电容容量会对其他指标产生不利影响。

滤波电容器是与整流器电源电路的输出并联连接的能量存储设备，可减小交流脉动的纹波系数并平滑直流输出。在使用将交流电转换为直流电源的电子电路中，滤波电容器不仅使电源的直流输出平滑稳定，减少了交流电脉动电流对电子电路的影响，而且还吸收了电流波动以及在电子电路工作期间产生的通道。交流电源的干扰使电子电路的工作性能更加稳定[2]。

为了获得良好的滤波效果，电容器的放电必须缓慢。电容器放电越慢，输出电压越平滑，滤波效果越好。电容器的放电速度与电容C和负载R有关。C和R越大，电容器的放电越慢。

同时，滤波电路中选择的滤波电容器的电容相对较大，最常用的是数百至数千，但是即使对于低频信号，频率也被分为几个数量级。因此，为了适合不同频率使用，电解电容器也分为高频电容器和低频电容器（此处相对来说是高频）：

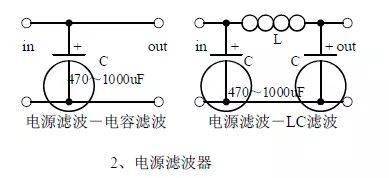

（1）低频滤波电容器主要用于电网滤波或变压器整流后的滤波，其工作频率与50Hz电网的工作频率相同。

（2）高频滤波电容器主要工作在开关​​电源整流后的滤波中，其工作频率为几千赫兹至几万赫兹。

滤波电容器的特征

滤波电容器的低温上升

谐波滤波电路由一个电容器串联电抗器组成，该电容器在一定的谐波阶次下形成最低的阻抗，以吸收大量的谐波电流。电容器的质量会影响谐波滤波器的稳定吸收效果。使用寿命与温度有很大关系。温度越高，使用寿命越短。滤波全膜电容器具有温升低的特点，可以保证其使用寿命。

滤波电容器损耗低

介电损耗正切值（tgδ）：≤0. 0003。

滤波电容器的安全性

内部电容器符合GB和IEC标准，配有保护装置；当电路或单个电容器出现异常时，保护装置将立即动作并自动切断电源，以防止二次灾难。它配备有放电电阻器，以确保电力安全和维护。外壳由钢冲压制成，内部和外部均涂有耐候性高温烤漆，以提高安全性。

滤波电容器的便利性

体积小，重量轻，运输和安装极为方便[3]。
