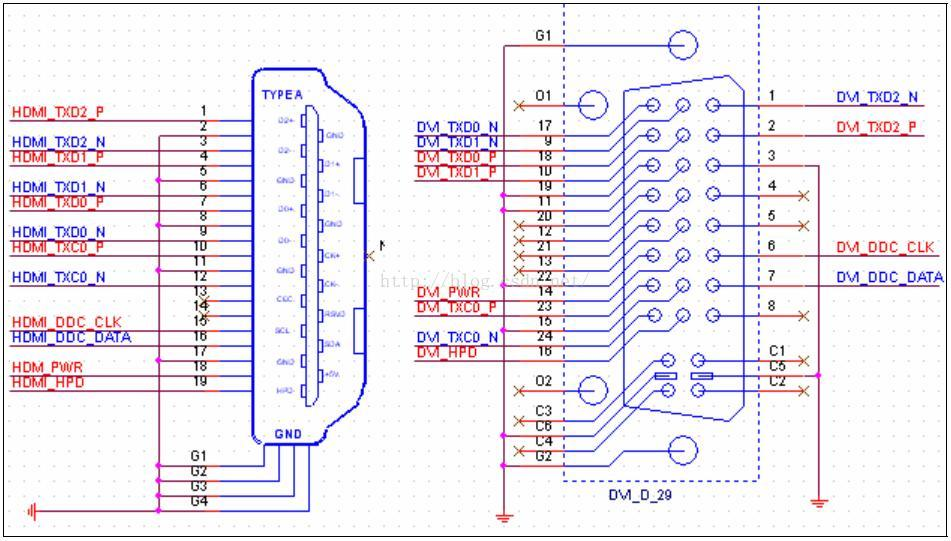

HDMI（19Pin）/ DVI（16针）的功能是热插拔检测（HPD）。该信号将用作主机系统是否将TMDS信号发送到HDMI / DVI的基础。 HPD是从监视器输出发送到计算机主机的检测信号。热插拔检测的功能是，当数字显示器（例如显示器）通过DVI接口与主机连接或断开连接时，主机可以通过HDMI / DVI的HPD引脚检测到此事件并做出响应。在信号传输方面，HDMI和DVI完全兼容，但是接口包不同。下面以HDMI为例，介绍HPD的原理和实现。

1。显示器通过HDMI连接

当计算机主机检测到显示器通过HDMI接口的HPD引脚连接到计算机主机时，主机中的图形显示系统（图形卡）将发送信号以请求计算机通过显示数据通道HDMI接口中的DDC（DDC I2C）。总线）读取存储在显示器DDC存储器中的EDID数据（扩展的显示器标识数据）。如果检测到显示器的工作模式范围与图形卡兼容，则主机系统可以激活图形卡TMDS信号传输电路（数字视频信号传输电路）。

2。显示器断开HDMI连接

当主机检测到显示器的HDMI接口通过HPD引脚与主机断开连接时，主机中的图形显示系统（图形卡）会发送信号通知计算机操作系统中断图形卡（安装在图形卡中）的TMDS信号传输电路。

3。主机对HPD信号的要求

当计算机主机上的图形卡检测到DVI接口的HPD引脚电压大于2V时，确定显示器通过DVI接口连接到主机：小于0. 8V，则确定显示器已连接到主机。主机之间的DVI连接已断开。

4。 HPD信号的实现

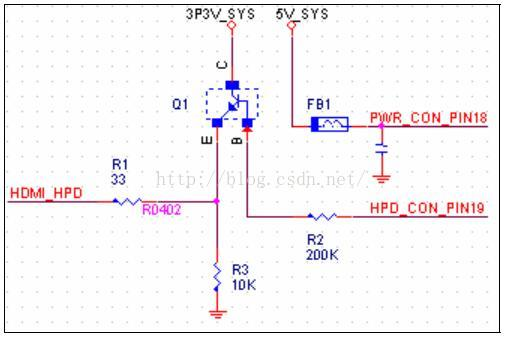

当计算机通过HDMI接口连接到显示器时，主机通过HDMI引脚18（PWR_CON_PIN1 8））向显示器的DDC存储器（EDID数据存储器）添加+ 5V电压，以为DDC供电。内存，确保显示器没有打开，计算机主机也可以通过HDMI接口读取EDID数据。

主机开启后，它将生成5V_SYS并通过引脚18向显示器供电。这时，显示器接收5V电压，并使用内部电路将HDMI接口引脚19 HPD设为高电平，并驱动Q1打开CE，从而导致HPD_GPU也变为高电平。当主机（图形卡控制器）检测到HPD处于高电平时，它将确定显示器已通过HDMI连接到主机，并通过第一个5、 16针DDC通道（I2C）读取了显示器HDMI接口在主机中的EDID数据，并使主机图形卡中的TMDS信号传输电路开始工作。

当显示器与主机之间的HDMI连接断开时，主机侧的HDP信号为低电平，并且主机图形卡中的TMDS信号传输电路停止工作。

附加：

1、 DDC是用于显示器和计算机主机之间通信的总线标准，其全名是：DISPLAY DATA CHNNEL。其基本功能是显示显示器的电子文件信息，例如可接收的行和场频范围，制造商，生产日期，产品序列号，产品型号，标准显示模式及其参数，支持的DDC标准类别，EDID版本信息等。更高版本的DDC标准总线还可以使主机直接调整显示器的基本参数，例如亮度，对比度，行和场幅度，行和场中心位置，色温参数等。

2、 EDID数据标准：EDID（扩展显示器标识数据标准）是显示器通过DDC传输到计算机主机的标准数据信息。它已发布到第三版本，即EDID版本3，具有EDID版本1. 0，修订版0，EDID版本1，修订版1，EDID版本2，修订版0，EDID版本2，修订版1和其他版本。就数据信息量而言，EDID分为128个字节和256个字节。将来，可能会发布具有更多数据信息的新版EDID。

3、 TMDS是用于最小化差分信号传输的英文缩写。

Silicon Image开始使用面板连接，数字视觉接口（DVI）和高清多媒体接口（HDMI）来将其专有标准推广到显示行业，即最小化传输差分信号（TMDS）。在这种情况下，发送端与具有降低铜线EMI的特性的高级编码算法混合在一起，从而使接收端具有强大的时钟恢复性能。

HPD（热插拔检测），旨在实现一对HDMI连接中的热插拔。简而言之，当发送方连接到接收方时，接收方将以HPD信号响应发送方，然后发送方将启动DDC通道，读取接收方的EDID信息，然后与HDCP进行交互。如果双方均成功通过身份验证，则视频和音频正常工作，否则连接将失败，并且不同的系统将具有不同的处理方式。

例如，如果EDID信息不支持HDMI，则发送方将仅发送视频信息，而不发送音频信息。目前，HDMI仅相当于DVI；而HDMI仅相当于DVI。如果HDCP认证不成功，则某些系统将显示雪花屏幕和噪音，某些系统将从高分辨率（1080I，720P）降低到低分辨率（480I，480P）和输出，这样HDTV就不再是高清，但变成普通的SD。
