sdh设备

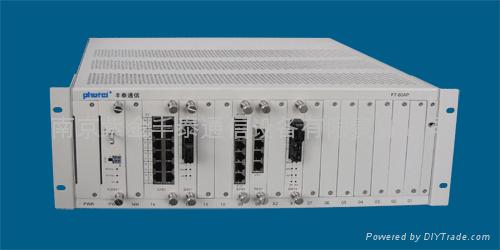

SDH设备（SDH equipment）构成SDH网络的网元物理实体。基本的SDH设备有各种复用器、再生中继器和数字交叉连接设备。

复用器 SDH批复用设备包括终端复用器、高阶复用器、分插复用器和互通复用器4 类。sdh设备具体配置有7 种：Ⅰ．1型、Ⅰ．2型、Ⅱ．1型、Ⅱ．2型、Ⅲ．1 型、Ⅲ．2型和Ⅳ 型复用器。其中，Ⅰ．1型和Ⅰ．2型属于终端复用器，具有从PDH信号到STM-N信号的复用功能。Ⅰ．1型复用器只有简单复用功能，能够将每个PDH支路输入信号安排在STM-N 帧中的固P定位置上。Ⅰ．2 型复用器有含 VC-1/2/3 和（或）VC-3/4 通道连接功能，可以灵活地把每个PDH支路输入信号安排在STM-N帧中的任意位置上。Ⅱ.1型和Ⅱ. 2型属于高阶复用器，具有把速率较低的若干个STM-N 信号组合成一个速率较高的STM-M信号的复用能力（M > N）。Ⅱ.1型将每个支路输入的STM-N信号中的 VC-4安排在STM-M 帧

中的固定位置上。Ⅱ．2型包含VC-4通道连接功能块，能把每个支路的STM-M帧中的任何位置。Ⅲ．1型和Ⅲ．2型属于分插复用器，无需分接和终结整个STM-M 信号即可接入STM-M的支路信号。Ⅲ．1型可以接入则PDH G..703接口的支路信号；包括低阶通道控制功能，即从本地 VC-1/2/3到STM-M 的 VC-3/4的复用插入和反向的解复用；还有高阶通道控制功能，即从本地VC-3/4到STM-M的插入和STM-M VC-3/4到本地的终结或再复用传输。Ⅲ．2型可以接入STM-N接口的支路信号，并且具有Ⅲ．1型所没有的附加功能，即可以在内部将STM-M信号分接（解复用）到VC-1/2/3。Ⅳ型复用器为互通复用器，能把随AU-3网中 VC-3的C-3净荷转换为AU-4网中 VC-3的C-3净荷，完成AU-3 网与AU-4网的转换。

数字交叉连接设备（DXC）一种具有一个或多个符合ITU-T G..702或G.707建议规定的多等级速率信号端口，可以在任一端口速率信号同其他端口速率信号之间实现可控连接和再连接。DXC是一种兼有复用、配线、保护/恢复、监控和网管的传输设备。DXC最早是用PDH技术实现的，为了强调也将采用SDH技术的DXC设备称为SDXC。依据端口速率和交叉连接速率的不同，DXC可以有各种配置形成。通常用 DXC X/Y表示一个DXC的配置类型，其中X表示接入端口数据流的最高等级，Y 表示参与交叉连接的最低级别。用0 表示64 kbit/s，1，2，3，4 分别表示PDH体制中1至4 次群速率，4也代表SDH体制中的STM-1等级，5，6 分别代表SDH体制中的STM-4 和STM-16等级。如DXC 4/1表示接入端口最高速率为140 Mbit/s或155Mbit/s，而交叉连接的最低速率为一次群信号。目前应用最广的是DXC 1/0，DX/1和DXC 4/4。其中，DXX 1/0接入端口为2 M bit/s，主要用于PHD网中N 64 k bit/s自动专线业务；DXC 4/1是功能齐全的多用途系统,主要用于局间中继网业务疏导和归并，也可以作为长途网，局间中继网和本地网之间的网关，以及PDH和SDH之间的网关；DXC 4/4是宽带数字交叉连接设备，主要用于骨干网的恢复和 VC-4的调度。

数字交叉连接设备分为三种类型。类型1提供高阶虚容器（VC-4）的交叉连接，如DX/4。类型2 仅提供低阶虚容器（VC-4）的交叉连接，如DXC 4/1。 类型3 提供低阶虚容器（VC-12，VC-3）和高阶虚容器（VC-4）的两种交叉连接。对STM-N接口信号和PHD接口信号，提供高阶虚容器给高价通道连接（HPC）功能块，分别是传送终端功能块（TTF）和高阶接口（HOI）功能块实现的。从HPC功能块把低阶虚容器提供给低阶通道连接（LPC）功能块，需经高阶组装器（HOA）复合功能。将由PDH导出的低阶虚容器提供给低阶通道连接（LPC）功能块，是通过低阶接口（LOI）复合功能实现的。高阶通道连接（HPC）和低阶通道连接（LPC）矩阵的控制通过同步设备管理（SEMF）实现，DCX4/4/1属于该类型（具有低阶交叉矩阵和独立高阶，VC-4交叉矩阵的DX/4/1设备）。

再生中继器 构成SDH长距离链路的一种设备，主要用于补偿光纤传输引起的介入的衰减损耗，重新产生新的光信号继续传输。再生器的主要功能包括对线路传输信号进行光/电转换、开销处理、扰码、定时提取、判决处理、性能监视，最后经电/光转换变成符合所要求的格式和性能的光信号向下游传递，实现长距离传输的目标。SDH再生器具有多种光/电接口，包括：发送光纤上符合 G..957规范的S参考点，接收光纤上符合G..957规范的R参考点，用于公务通信的接口，用于使用者通路的接口，还有与电信管理网（TMN）互连的Q接口，与工作站相连的F 接口。再生器的性能要求应符合G..825建议。
