简介
最近,仙游增加了新的戴尔显示器。显示器型号为p2317,具有USB集线器功能。通过USB上游端口连接到PC后,它可用作集线器。尽管集线器功能非常贴心,但此显示器的内置集线器的充电能力却很弱,并且插入手机后无法为手机充电。在Internet上搜索后,我没有找到原因,所以我必须自己解决这个问题,所以我开始想拆手机的想法,然后自己做,哈哈!
探路者
拆卸显示器的过程相对简单。在此过程中我忘了拍照,所以只能用文字表达。
1、拔下显示器的所有电缆,从支架上卸下显示器,然后卸下显示器背面的4颗螺钉;
2、使用开口镐或薄型一字螺丝刀撬开显示器的前后面板,以免损坏带扣;
3、分离前后面板时,请务必先卸下USB 3. 0接口电缆,然后提起显示器主板上USB 3. 0电缆接口的黑色塑料块以将其卸下。它。电缆;
4、卸下主板最左侧的LED背光电缆(我想);
5、揭开主板中间右侧的金属箔并拔下按钮电缆;
6、通过按下电缆接口两侧的金属弹片并将其缓慢拉出,卸下显示器背面板下方的屏幕驱动器电路电缆;
7、揭开主板盖两侧的黑色胶带,然后打开主板盖;
8、除去高压板后面的黑色绝缘塑料板;
9、卸下VGA接口的两个内六角螺钉;
1 0、卸下高压板(绿色)和低压板(蓝色)的螺钉(总共6颗),以取出两块主板;
1 1、拔下连接低压板和高压板的电缆(拔下低压板的侧面);

1 2、拔下低压板上方的显示电缆,方法与USB 3. 0电缆相同;
1 3、现在您可以看到完整的低压板和高压板,我们主要需要对低压板进行改造;
低压板分析

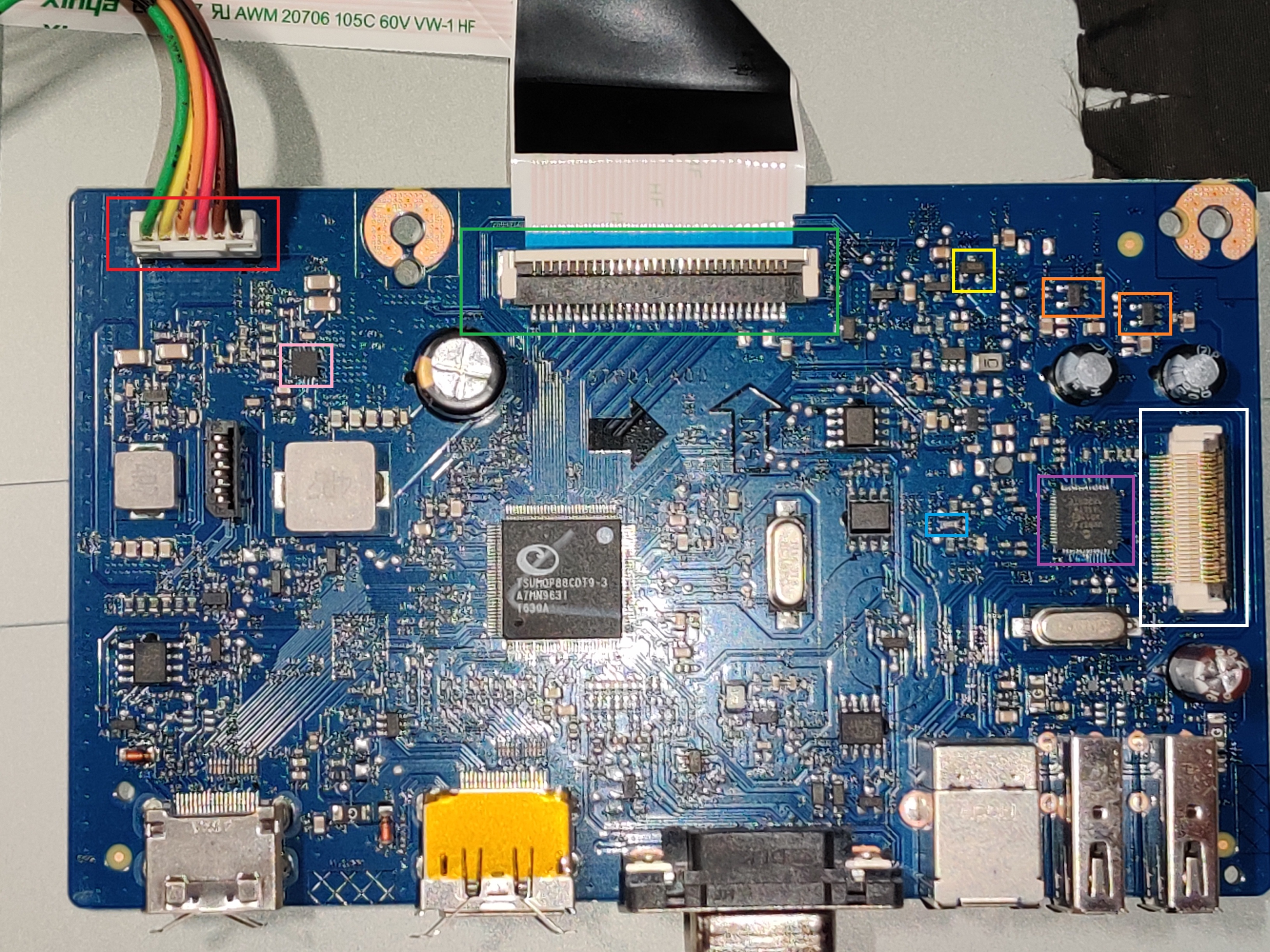

上面的图片是卸下的低压板的正面,下面是一些芯片的介绍
红色框:低压板和高压板已连接到电缆。需要在上面的第11步中将其删除。拍照时尚未将其删除,因此它仍会出现在图片中;
绿色框:显示电缆,在上面的步骤12中需要将其卸下,而在拍摄照片时并未将其卸下,因此它仍会出现在照片中;
白框:USB 3. 0电缆接口,该电缆已在上面的步骤3中拔下;
粉红框:MPS MP2229 DC-DC芯片,提供高达6A的输出电流;
框:丝网印刷文本为5051A,并且找不到特定的型号。通过测试判断它是分立的p-MOSFET。如果有专家知道该模型,请留言以寻求建议;
橙色框:ANPEC APL3511C USB配电开关芯片,数据手册的导通电阻约为70mΩ,过流保护阈值通常为1. 5A;
紫色框架:Microchip USB5744四端口USB集线器控制芯片,支持BC 1. 2充电协议;
蓝框:200kΩSMD电阻器,这个转变的主角,嘿
装修

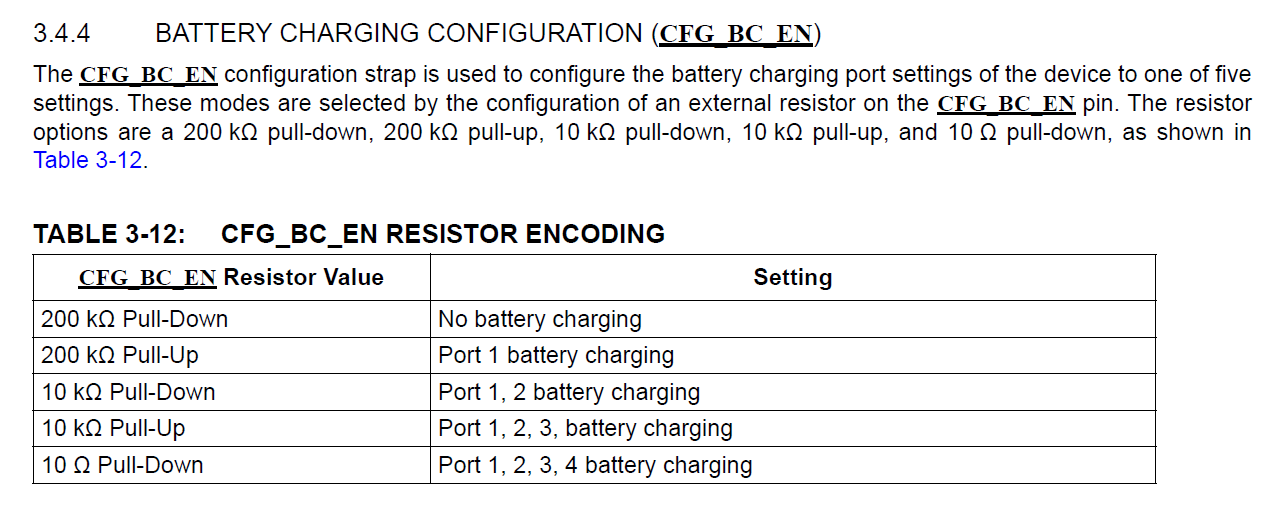

实际上,在进行此转换之前,我没有任何具体计划。我只是想将其拆开并尝试一下。如果我能做一个很好的转变,那当然是最好的。拆卸后,发现显示器的USB集线器功能是由高度集成的芯片USB5744实现的,因此我一路找到了USB5744的数据表。数据表更详细地说明了芯片的充电配置端口:

可以看出,充电配置是由内,因此电压降没有问题。
3、 USB端口始终打开
在USB5744数据表中,还有关于是否可以卸下USB端口的配置说明。配置方法与是否可以为端口充电相同。低压板的默认配置是可以删除所有端口(即一个200kΩ的下拉电阻,该电阻的位置在主字符的顶部,相应的丝网为R84 2)。
对于此配置,我了解:未连接USB上游线路时,显示器的USB端口可用于充电吗?默认情况下,未连接USB上游线路时,这4个USB下游端口也不可用。决不。但是因为我没有相应的要求,所以没有更改此配置。如果有专家更改了配置,请留言以告知功能是否与我说的相同,呵呵

4、显示功耗
在进行此转换的测试期间,发现p2317显示屏的开关按钮将仅关闭低压板上的某些电路,而不是高压板上的电路,因此,如果您通常不使用显示器长时间显示后,最好将其拔掉。显示器电源线更安全,更节能。
参考资料
[1] IPS屏幕在相同亮度下以白色和黑色显示相同的功耗吗?
[2] 23英寸,飞利浦显示器ips屏幕,功耗w
[3]主机的USB接口可以提供什么电压?
LCD屏幕的功耗(ips是LCD屏幕的LCD面板部分的实现)几乎全部来自背光模块。 LCD的驱动电路和触摸电路也将贡献一小部分。因此,LCD屏幕全白时的发光效率与背光源的转换效率与像素开口率的乘积成正比。
简单地说,普通的LCD屏幕不发光。白光从它后面的灯管发出,穿透屏幕并照亮我们的眼睛,因此我们可以看到图像。当显示黑屏时,尽管LCD屏幕是全黑的,但背面的灯仍会发出明亮的光,因此我们会在边缘看到白点。
使用黑色墙纸时,其功耗略低于其他彩色墙纸。但是没有感觉到明显的影响。
