应对变频器控制面板上的按键安排及其基本功能说明

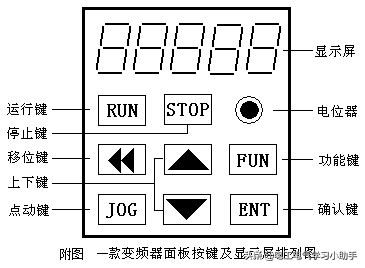

变频器，电动机软起动器和各种数字显示仪表都是以单片机为核心控制单元的智能设备，使用前应先设置好其功能参数。这已成为电子和电气技术人员的一项。基本技能。通常通过操作控制面板上的按键来设置变频器功能参数。因此，有必要了解变频器控制面板上的按键布置和基本功能。附图是逆变器面板上按钮和显示屏的布置，面板上按钮的名称和功能说明。

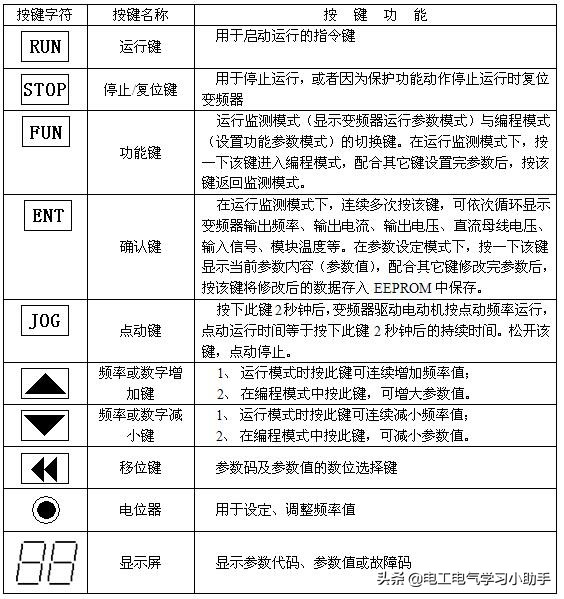

附表附表中逆变器面板上按键的名称和功能说明

以上述变频器为例，介绍功能参数的设置方法。上电后，变频器进入运行监控模式并显示频率值，然后：

（1）按下功能键FUN一次进入编程模式，显示屏显示功能代码P×××;

（2）使用向下按钮和向上按钮选择您需要设置的参数代码编号，例如，通过连续按向上按钮将参数代码编号更改为P005，将参数代码编号更改为P005。 ，然后使用确认按钮。确认ENT后，显示内容将从参数代码编号P005更改为参数参数P005的出厂值；

（3）然后使用向下键，向上键和Shift键修改参数值。修改完成后，按ENT键保存，显示屏显示下一个参数代码号；

（4）重复以上两个操作（2）和（3），直到所有需要修改的参数都已设置；

（[5）按功能键FUN返回运行监视模式。参数设置工作结束。

对于不同型号的变频器，参数设置方法相似。基本思想是：先按功能键（某些变频器按模式键或其他类似功能键，有的按两次或n次），使变频器进入参数设置状态，并在显示屏上显示参数代码。展示。 然后使用向下键和向上键相互配合，使显示的参数代码成为要设置和修改的代码（这些键已在所有逆变器中配置），然后按确认键（所有逆变器均具有确认功能） ）按钮），显示的内容成为要修改的代码的参数值;然后使用向下键，向上键和Shift键修改代码的参数值；最后确认保存。重复该操作，直到所有参数均已设置并返回运行状态。
