显示器通常是不容易损坏的硬件。市场上的显示器保修三年，并且保修期内的机器故障率非常低。通常，已过保修期的显示器最容易损坏的配件是高压板，电源板和灯。当然，新的LED显示器不再有灯，它们已被更高级的背光纸所取代。更换灯管是维修LCD的最麻烦的失败。这需要技术人员进行高水平的维护。卸下的LCD屏幕非常薄且易碎。如果您不注意一个屏幕，它将被废弃，因此风险也最高。

导光管损坏通常是一种现象，即显示器有图像但没有背光，并且显示器在打开时会熄灭。不建议您自己更换灯管。难度系数太高。最好找的修理工。计算机维修人员通常可以在屏幕上使用废品练习。实践使完美。瑞奇维修今天发出了更换显示器灯的过程，以供大家参考。



拆卸机器的过程将不再赘述。我将直接切入主题并焊接损坏的灯管。

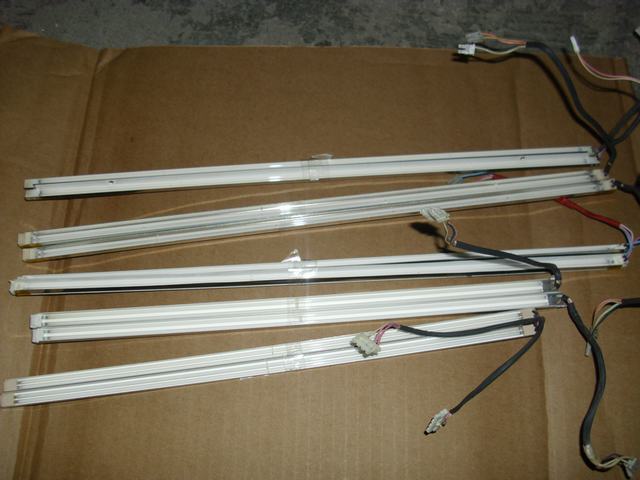

LCD显示器通常具有4个灯管，上面的两个管和下面的两个管。更换管子时，可以单独更换损坏的管子，但最好更换所有管子。 ，因为灯的寿命几乎相同，一个灯有问题，另一个灯快要寿命了，新旧灯比较容易出问题

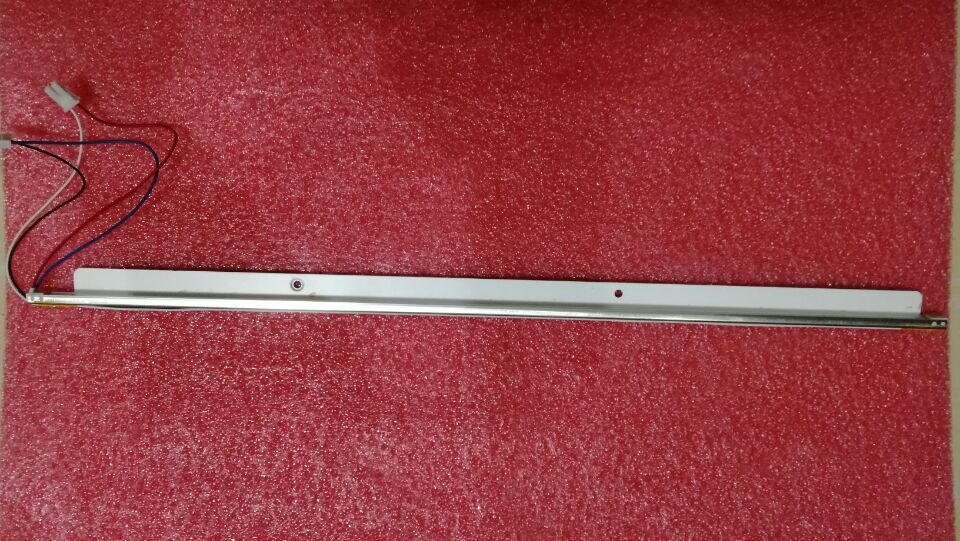

带上4支新针管，剪掉多余的针头，并留在正确的长度上



在每个灯管的焊点处添加少量焊料，使焊接灯管更容易



在灯管接头处加入少量焊料，原理与上述相同



在灯管上套一根热缩管，然后焊接灯管，然后将热缩管放在接头上，并用打火机加热热缩管



在焊接的灯管一侧，应牢牢把握热缩管的弯曲方向



更换两组灯泡后，将背光灯纸和其他配件装回去，不要弄脏偏光膜内部，否则安装后内部会出现指纹，不要急于安装屏幕，先检查一下灯泡是否是正确的正常



灯泡测试正确后，以原始方式安装



重新安装屏幕时，请务必注意屏幕的柔性电缆。如果在此过程中用力不当，会导致屏幕上出现竖线，显示不完整甚至屏幕破裂



重新插入屏幕电缆



更换电源板和驱动器板，并连接屏幕电缆



重新安装导光管，总共有4个连接器。请注意不要将其插入错误的方向。



重新安装所有螺钉，外壳等，然后完成显示器维修
