VC-1、H.264全硬件解码技术(组图)

上周，作者发表了有关主板跳线连接方法的文章（“高级初学者必读！主板跳线连接方法”），受到了许多读者的高度关注和好评。似乎在当前的计算机用户中，仍然有许多用户仍处于“新手”阶段。我的许多朋友从未听说过主板的跳线连接，因此被提升为无需阅读手册即可连接主板正面的跳线的人。能力，这一点使作者非常满意。为了让我们的“新手”读者逐步成为大师，今天笔者再次发表这篇文章，介绍实现各种显卡同时HDMI音频和视频输出的技术。

从2005年萌芽，2006年发展到2007年普及，关键字“ HD”已经进入了非常成熟的阶段。特别是在图形卡进入DX10时代以来，ATI推出的图形卡产品支持率很高。 -definition强度大大提高，并且实现了H.26 4、 VC-1的完美解码以及其他高清视频硬解码的编码方法； NVIDIA紧随其后，一些新芯片还可以完全支持各种高清视频硬件解码。

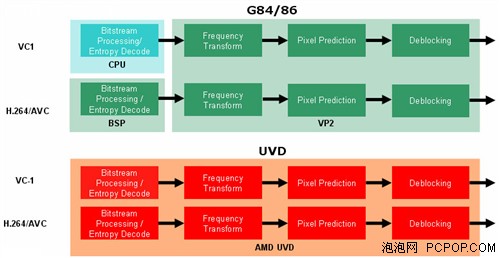

HD2000系列图形卡是第一个提供VC- 1、 H.264完整硬件解码技术的人

高清硬件解码技术的成熟导致了高清视频的普及。加上蓝光DVD和HD-DVD等高清电影源的流畅开裂，Internet上越来越多的高清视频。作为关键字搜索，“高清视频”最多可以找到19,700,000个结果，这非常受欢迎。

与此同时，高清视频的普及导致另一视频输出标准HDMI的迅速发展。 HDMI由消费类电子产品制造商和日立，松下，Quasar，飞利浦，索尼，汤姆森RCA，东芝，Silicon Image等数字内容保护公司发起。此接口的最大优势在于，它可以同时支持具有音频输出的影响，并附带相关的防复制技术（尽管已成功破解）。此外，HDMI还受到20世纪福克斯，华纳兄弟，迪斯尼等主要电影制作公司的支持，包括三星电子在内的主要消费电子产品制造商以及许多电缆系统公司的支持。

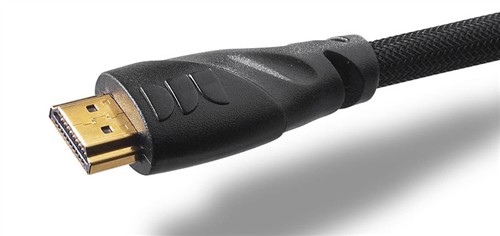

HDMI的全名是“高清多媒体接口”，它是一个全数字视频/声音传输接口，可以传输未压缩的音频和视频信号。 HDMI提供所有兼容的设备，例如机顶盒，DVD播放器，个人计算机，视频游戏，集成放大器，数字音频和电视机，这是一个通用的数据连接通道。 HDMI可以同时传输音频和视频信号。由于音频和视频信号使用同一根电缆，因此大大简化了系统的安装。同时，相对于DVI接口，HDMI的传输距离也大大提高。根据官方数据，HDMI的传输距离可以长达10米，而不会产生信号衰减（如果材料更好，该值可能会增加）。

相关文章：“您必须观看高清才能播放！市售的HDMI电缆完全接触”

尽管HDMI接口已经很流行，但到目前为止，仍然存在许多用户问题。首先，因为AMD的显卡产品在HD2000系列的核心中具有内置的5. 1通道高保真音频模块，所以它们可以直接从HDMI接口输出音频和视频。这确实很方便，但是成本相对较高。问题在于，由于必须先授权HDMI，然后才能使用HDMI，图形卡制造商必须支付一定的“版权费”才能在图形卡上安装HDMI接口，并且当前在图形卡市场上竞争日趋激烈许多制造商不愿直接提供HDMI接口支持。

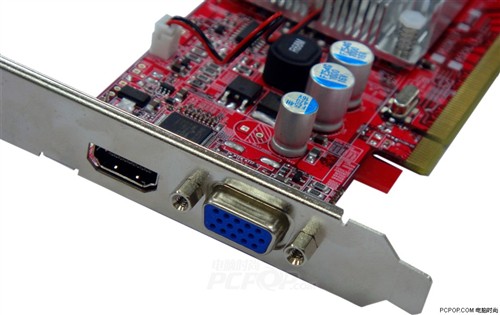

完全无法输出音频的HDMI（适用于连接到HDMI接口的监视器）

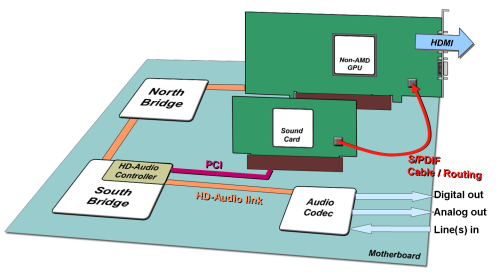

第二，尽管NVIDIA的图形卡产品在高清视频的硬件解码方面也非常出色，但它们无法直接将音频解码模块集成到GPU内，因此用户想要真正实现HDMI音频/ video线要启用通信功能，必须将母板或独立声卡上的音频信号导入图形卡，然后从图形卡的HDMI接口输出。

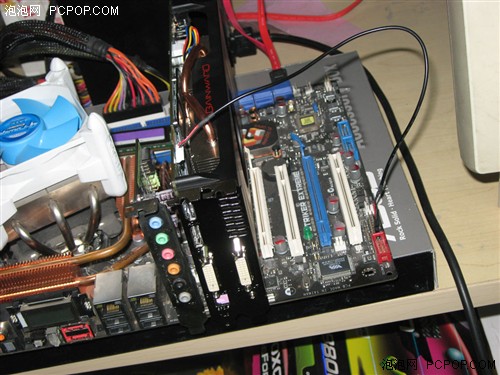

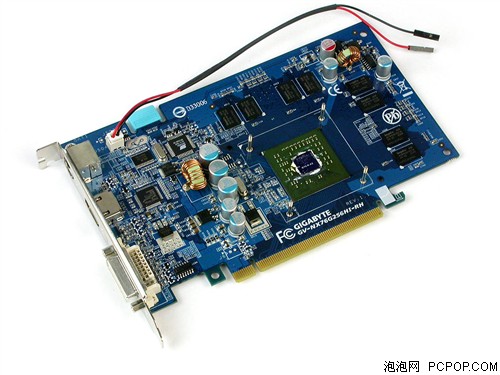

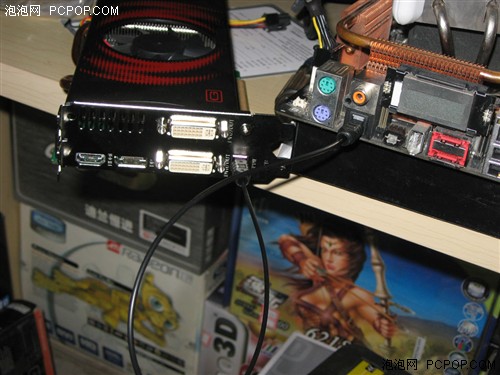

“飞线”方法可以保证声音，成本相对较低

尽管这种“移动花草树木”的方法是可行的，但毕竟存在导入和输出音频信号的过程，并且许多用户并不确切地知道如何进行此过程。从目前市售的图形卡的情况来看，有些可以直接提供HDMI接口支持，有些可以通过DVI到HDMI适配器支持HDMI，有些可以通过光纤导入音频，然后从HDMI导出，有些可以通过HDMI导入音频。同轴然后从HDMI导出，再通过SPDIF电缆导入音频，然后从HDMI导出，各种实现方法不同，导致使用非常混乱，对此用户也深感不便。

光缆导入音频模式还可以确保音频/视频同步输出

当然，这些问题对于大师来说根本不是问题，但是对于某些初学者来说，存在一定的难度。实际上，只要我们弄清楚原理和实现方法，在使用过程中就不会有问题。今天，我们主要针对一些新手，重点介绍如何实现HDMI音频/视频同步输出。

正如我们之前所说，从AMD的HD2000系列图形卡开始，GPU内置了音频解码模块，这意味着音频信号也可以从图形卡中解码。这使得HDMI音频和视频的单线通信可以大大普及。在此之前，尽管市场上有一些带有HDMI接口的产品，但它们不具有同时输出声音和视频的功能，有时声音和视频彼此不对应。

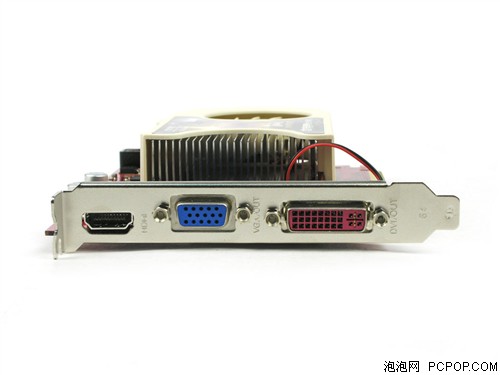

直接在内核中内置音频解码单元无疑是实现高清单线通信的最佳方法，因此许多显卡制造商直接在AMD相关显卡上提供HDMI接口支持，如上图所示，此Maxsun 2600Pro HD版本使用HD2600Pro的核心并提供HDMI接口。用户可以通过HDMI电缆直接连接到高清电视。不需要其他音频访问。电视可以显示视频图像并输出音频。

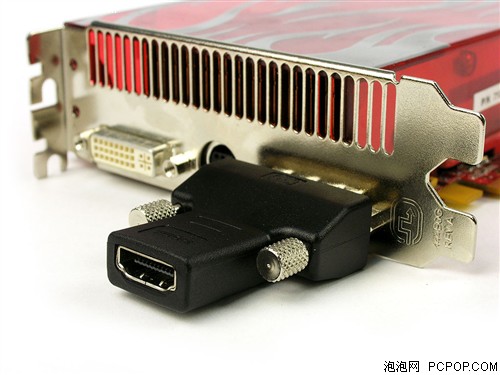

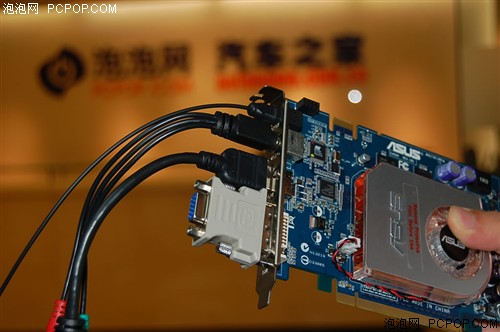

ATI 2900XT是第一个实现DVI到HDMI转换支持的

当然，我们前面提到过，HDMI需要一定的“版权费”，这无疑会带来更高的成本。同时，一些用户必须连接多个显示器，并且使用HDMI接口的显示器相对较少。因此，对于这部分用户，图形卡与HDMI接口的直接集成将带来不便。为了更全面地照顾用户，许多制造商推出了通过DVI到HDMI转换的HDMI输出。

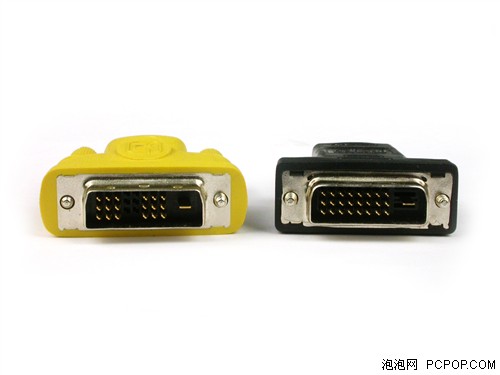

N卡和A卡的DVI至HDMI适配器不相同

通过DVI到HDMI适配器的输出来理解这一点并不难，但是在这里我们要着重介绍此适配器。经常玩各种图形卡的朋友应该知道NVIDIA图形卡和AMD图形卡的DVI到HDMI适配器实际上是不同的（如上所述）。相对而言，N卡的适配器没有6个针脚，而AMD图形卡的适配器将有6个针脚，这意味着AMD和NVIDIA的DVI适配器不是通用的。如果您是A卡用户，则无法使用您在市场上购买的大多数DVI至HDMI适配器（主要是性能没有音频输出），更不用说如果是N卡用户，则音频信号会打开。必须先将主板导入图形卡才能使用。购买适配器时，每个人都必须注意这一点。

在我们讨论两种解决方案时，可以同时使用AMD显卡同时输出HDMI音频和视频。当然，NVIDIA的实现方式是相似的。还有一些解决方案，其中图形卡直接集成了HDMI接口，还有一个解决方案，可通过DVI接口切换到HDMI。程序。但是，与A卡相比，N卡GPU中没有音频解码单元，因此有必要进行逐步导入音频信号。

由于图形卡只能接受数字音频的导入，因此只能通过数字音频信号导入主板上的音频信号到图形卡。一般来说，当前有三种主要的音频导入方法：SPDIF电缆，光纤和同轴电缆。首先让我们看一下光纤的导入方式。

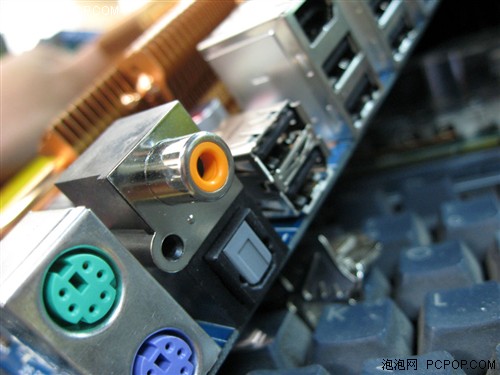

现在常见的主板都集成了同轴/光纤音频输出

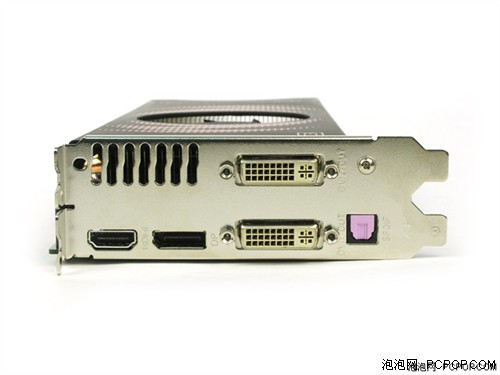

图形卡上必须有一个光/同轴输入接口

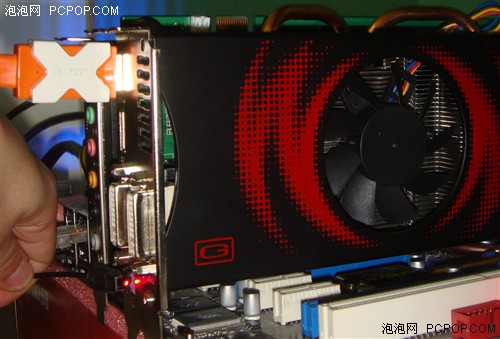

耕升9600GT显卡的光纤导入接口在工作时会发出红光，非常漂亮

实际上，同轴和光纤音频导入的实现非常简单。如果您的主板上有一个光/同轴音频输出接口，而在图形卡上有一个光/同轴音频输入接口，则可以直接使用一个。同轴/光缆连接图形卡和主板的同轴/光接口，这样就可以导出母板上的音频，然后将其导入图形卡的音频功能中。

除了以前通过光/同轴电缆从主板向图形卡引入的音频外，还有另一种通过SPDIF电缆从主板向图形卡导入音频的方法。

实际上，无论是SPDIF电缆解决方案还是光纤/同轴电缆解决方案，它们实现的原理都是通过SPDIF导出和导入数字音频，但是实现方式有所不同。与上面介绍的光纤/同轴电缆相比，2Pin SPDIF的最大缺点是需要从母板和图形卡中找到相应的连接接口，这对许多初学者来说有点困难。

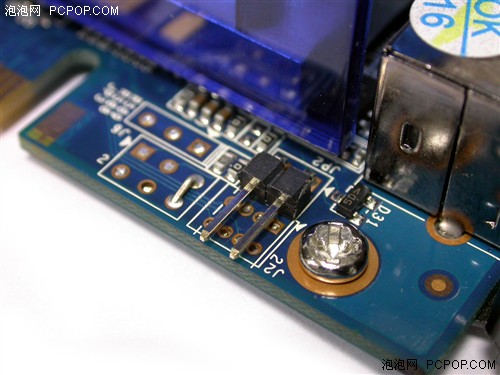

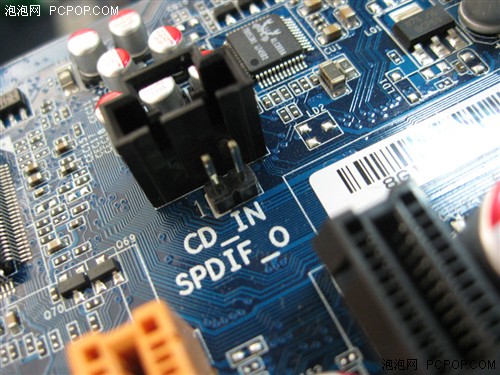

必须正确找到图形卡和主板上的SPDIF输入和输出接口

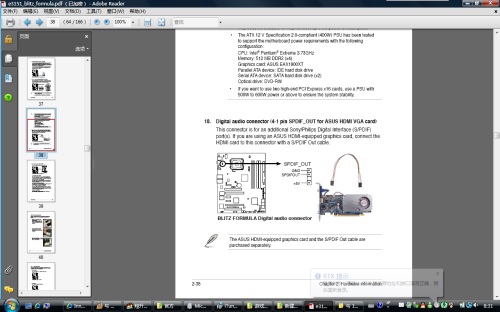

ASUS主板手册上清楚地标记了SPDIF OUT引脚的位置

一般而言，主板的SPDIF音频输出端口采用2Pin / 4pin引脚模式，该引脚旁边将清晰显示SPDIF OUT，并且图形卡的末端通常位于图形卡SLI接口的旁边。一个2Pin接口（如上所示），只需使用图形卡随附的SPDIF电缆连接主板和图形卡即可实现音频导出和导入功能。

不难看出，尽管当前的HDMI音频和视频同步输出方法令人困惑，但是普通用户只要了解实现原理就可以轻松实现。通常，实现同步音频和视频输出的最方便的方法是带有HDMI接口的ATI图形卡。此外，N卡类似于更生的9600GT红旗H版本，它使用光纤来导入音频。这也很方便。找到主板上的接口，即使不打开外壳也可以轻松连接。

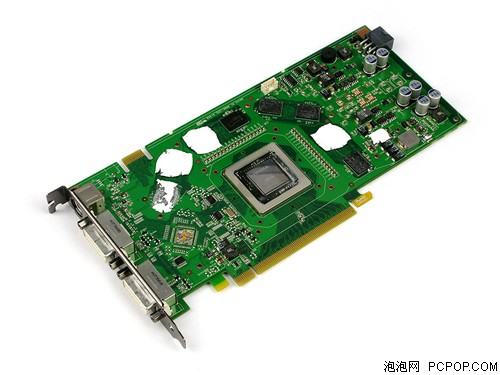

8800GT的公共版本不提供任何音频输入接口

应注意，某些NVIDIA显卡不提供SPDIF /光学/同轴音频输入接口，例如8800GT的公共版本。这种类型的图形卡不能同时提供同时的HDMI音频和视频输出。如果要使用HDMI观看高清电影，则只能通过主板上的音频输出接口将音频输出输出到电视。用户需要特别注意这一点。
