七段半导体数码显示器的内部接法和显示器件

七段数码显示

1。七段式半导体数字显示器

2。液晶显示器

讨论：常用的显示设备

二、七段显示

㈠原理

（ii）MSI设备：4行7段/驱动器CC14547

1。外部引脚

输入：

输出：

控制终端：

2。真值表（逻辑功能图）

3。逻辑功能：

（[1）消隐功能。

（[2）数字显示。

4。输出电流驱动能力

（iii）七段显示的分类及其与七段数字显示的配合

1。七段显示分类

2。合作

6. 4. 3数字显示

视频：常见的显示设备（20分钟）

问题：为什么要使用显示？

（在数字系统中工作的是二进制数字信号，

人们习惯于十进制数字或计算结果，

因此，需要数字显示电路来显示便于人们观察和检查的十进制数字。 ）

显示主要由两部分组成：和驱动器，通常都集成在芯片中。

问题：如何在7段中显示数字0-9？

字母可以分为七个部分显示吗？如何显示？宝姿管。

一、七段数字显示

这种类型的显示器由七个发光场组成。

1。七段式半导体数字显示（LED）

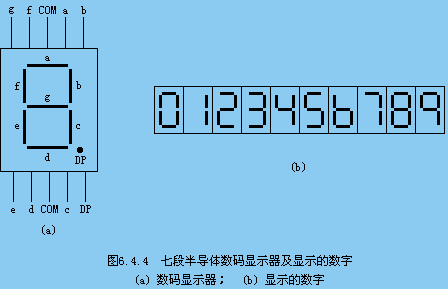

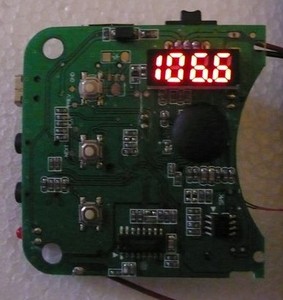

⑴该图显示了由七段发光二极管组成的数字显示器的外观。

使用字段的不同组合，可以分别显示从0到9的十个数字。

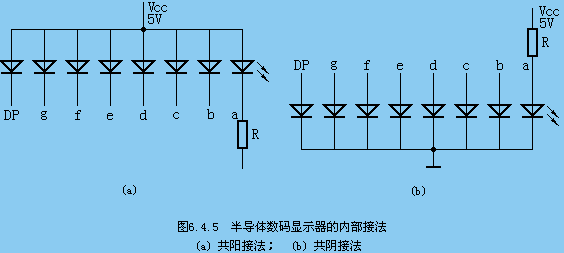

⑵LED数字显示器有两个内部连接，如图6. 4. 5所示。

图（a）显示了公共阳极连接。当某个部分连接到低电平时，该部分会亮起

图（b）显示了共阴极连接方法。当某个部分连接到高电平时，该部分会亮起

3 R是限流电阻。如何选择电阻值？

其中，工作电压VD = 2V，工作电流IF = 10mA

如果选择不正确怎么办？ （电流太小，亮度不够，电流太大会损坏）

⑷半导体数字显示器的优点/缺点是什么？

优点：工作电压低，体积小，寿命长，工作可靠性高，响应速度快，亮度高。

缺点：工作电流大，每个场的工作电流约为10mA。

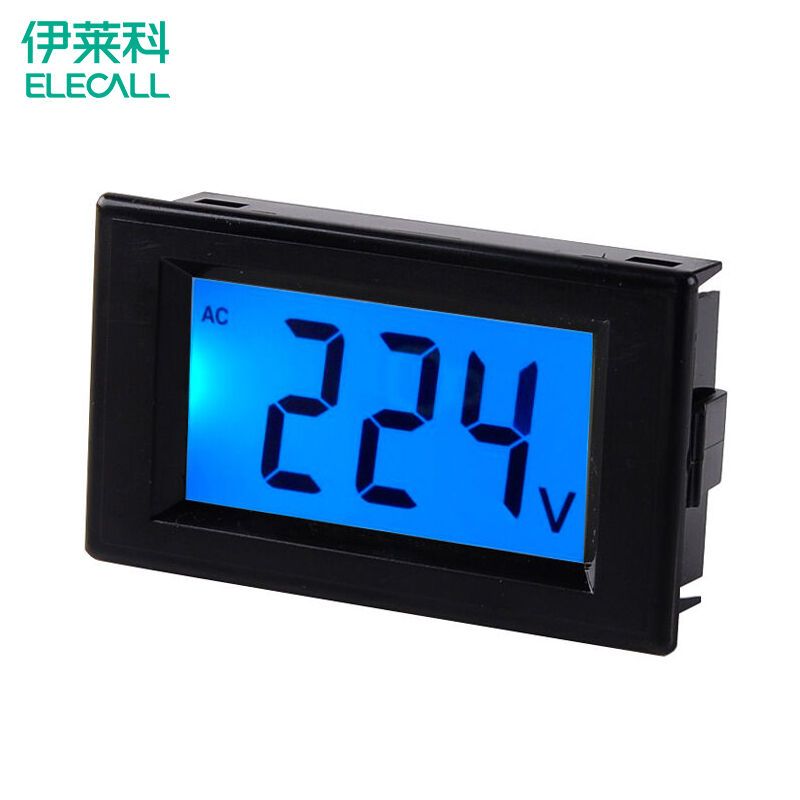

2。液晶显示器（LCD）

⑴液晶是液晶的缩写。它是一种具有液体流动性和某些光学性质的有机化合物。

⑵透明度和颜色由施加的电场控制。

3控制和显示原理：

A在没有外部电场的情况下，液晶分子排列整齐，大部分入射光被反射回去，液晶显得透明且不显示数字。

B当将电压施加到相应场的电极上时，液晶中的导电正离子以定向运动运动，并在运动过程中连续撞击液晶分子，从而破坏了液体的整齐排列晶体分子。入射光被散射并变得混浊，原始的透明液晶变为深灰色。以显示相应的数字。

C当施加的电压断开时。液晶分子返回整齐排列的状态。显示的数字也会消失。

⑷LCD显示器的优点/缺点是什么？

优点：功耗极小，工作电压低。

缺点：显示不够清晰。响应速度很慢。

常用的显示设备在哪里？

二、七段显示

问题：二进制和显示有什么区别？

（i）原理：

等效于代码转换电路，四位BCD代码→七段代码

（2）MSI设备：4行7段/驱动器CC14547

1。外部引脚

输入：四位数，8421BCD代码D，C，B，A（原始代码）

输出：Ya位〜Yg，7位，高电平1有效（输出1时该段为开）。

空白控制终端：

，低级别有效

2。真值表（逻辑功能图）

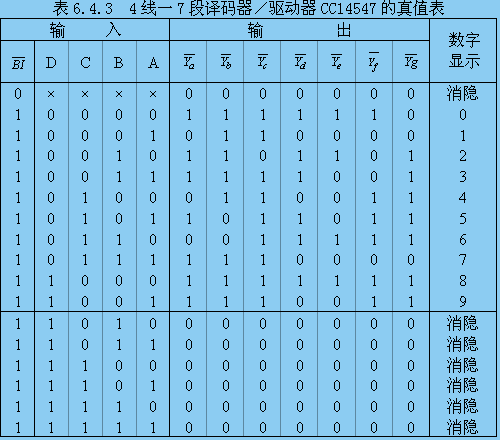

表6. 4. 3 4线7段/驱动器CC14547真值表

3。逻辑功能：

（[1）消隐功能。

何时

何时

= 0，输出Ya〜Yg均为低电平0，所有字段均关闭，并且不显示数字。

称为低级有效和消隐端

（[2）数字显示。何时

= 1，正常工作。

当D，C，B和A端子输入8421BCD码时，的相关输出端子输出高电平1，并且数字显示器显示与输入代码相对应的数字。

例如，当DCBA = 0110时，输出Yc = Yd = Ye = Yf = Yg = 1，并显示数字6。其余的可以类推。

4。 CC14547具有很大的输出电流驱动能力，可以直接驱动半导体数字显示器或其他显示设备。

（iii）七段显示的分类及其与七段数字显示的配合

1。七段显示分类

输出高电平1有效

输出低电平0有效

2。合作

当七段显示输出为低电平有效时，选择具有公共阳极连接的七段数字显示

当七段显示输出处于高电平有效时，请选择具有公共阴极连接的七段数字显示
