液晶显示器是外来显示设备的趋势，液晶的优势

逐步淘汰传统CRT显示器是外部显示设备的趋势。液晶的优点在本文中不再赘述。在购买LCD显示器的过程中，我们发现购买LCD似乎比购买CRT显示器需要更多的“知识”，然后才能购买到真诚的商品。之前我们已经介绍了液晶面板的相关参数。今天，让我们看看另一个经常提到的问题，即LCD显示器的端口。对液晶显示器的端口进行分类的方法有很多，我们将根据出现的频率对它们进行分类。

一、常用端口：

当前，主流的LCD显示器通常配备D-SUB或DVI。然后，让我们看一下它们的区别和功能。

1、 D-SUB端口

D-SUB端口（也称为VGA端口）。此接口在CRT监视器上使用。该接口共有15个引脚，分为3行，每行5个引脚，该接口为D形，用于传输模拟信号。通常，主板上集成的图形卡仅提供此接口的输出。目前，该接口的15针尚未得到充分利用。在这15个引脚中，有5个引脚用于传输红色（R），绿色（G），蓝色（B），线路（H）和场（V）分量信号。自1996年以来，它已在Windows环境中使用。更好地实现即插即用（PNP）技术，将DDC数据组件添加到接口。此功能用于读取有关品牌，型号，生产日期，序列号，索引参数的信息，以及在显示屏的EPROM中记录的其他信息。该接口具有成熟的制造工艺和广泛的应用，使其成为模拟信号传输中最常见的端口。但是，无论多么成熟，他毕竟是用于传输模拟信号的接口。

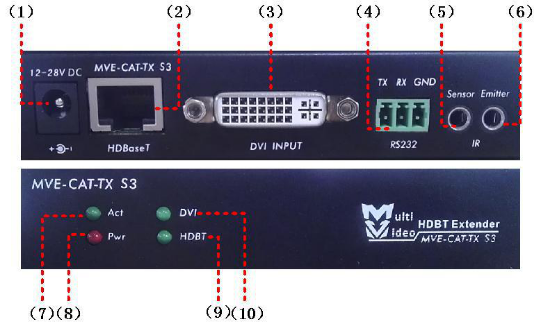

2、 DVI端口

DVI数字输入接口：DVI接口是数字显示工作组（DDWG）在1999年推出的接口标准。它是Digital Visual Interface的缩写，其形状是24针连接器。它是为LCD监视器等数字显示设备设计的。在传输模拟信号的过程中，首先，在计算机的图形卡中进行数字/模拟转换，并将数字信号转换为模拟信号并传输至显示设备。在数字显示设备中，必须通过模拟/数字转换来转换模拟信号。将其转换为数字信号，然后显示。经过两次转换，不可避免地会丢失一些信息，这也对图像质量产生一定的影响。在DVI接口中，计算机将显示信息以数字信号的形式直接传输到显示设备，从而避免了二次转换过程。因此，从理论上讲，使用DVI接口的显示设备的图像质量更好。此外，DVI接口可实现真正的即插即用和热插拔，而无需在连接过程中关闭计算机和显示设备。因此，现在许多液晶显示器都使用此界面。 DVI分为DVI-A，DVI-D和DVI-I。

DVI-A端口用于传输模拟信号，其功能与D-SUB完全相同。

DVI-D端口用于传输数字信号，是真正的数字信号接口。

DVI-I端口用于传输兼容信号。它通过接口上活动引脚的不同定义传输模拟或数字信号。其中，DVI-I端口也分为单通道和双通道。

有关D-SUB和DVI之间各种接口的比较，请参见下图：

接口比较图

如何选择VGA和DVI接口产品：

目前，市场上大多数新的19英寸以上的LCD监视器都配备了DVI-D或DVI-I接口。阅读以上介绍后，我相信每个人都对市场上没有DVI接口的LCD显示器有清楚的了解。实际上，只要不以1600x1200等高分辨率使用它们，DVI和VGA之间的差异就不会很大。或在1440x900分辨率（例如宽屏）下，两者之间基本上没有区别。对于显示器的相位和几何畸变，随着显示器自动调整技术的发展，一键式AUTO可以实现。从这些中我们可以看到，这种具有单个VGA接口的产品并不是不可能的购买。

二、扩展端口：

为了能够连接更多设备或视频源，某些显示器提供了S端口和RF端口。让我们看一下它们的具体功能。

S端口

S端口是一个五芯接口，由两个视频亮度信号，两个视频色度信号和一条公共屏蔽接地线组成。有五根芯线（实际上，有亮度和色度分离器）。从该结构可以看出，它是用于分离亮度和色度输出的装置。这种设计主要是为了克服视频节目复合输出过程中亮度和色度的相互干扰。普通广播电视的亮度信号带宽为6MHz，而国内的PAL标准彩色信号带宽为1. 5MHz。复合视频输出是将4. 43MHz频率色度子载波信号放置在视频亮度信号中，并在显示输出期间执行色度解调，并从复合视频信号中过滤色度子载波。亮度信号中的4. 43MHz±0. 75MHz频率可能会丢失，这会降低水平清晰度。另外，未完全滤除的色度子载波可能会干扰亮度通道，而4. 43MHz边缘的亮度信号将进入色度解调电路。两者相互干扰，降低了广播质量。使用S端口分别输出亮度和色度可提高图像质量。为了与带有S端口的输出设备更加兼容，带有集成S端口的LCD监视器已经开始在市场上销售。

RF射频端口

RF射频端口，即射频（RadioFrequency）。这是家庭有线电视采用的接口模式。 RF成像的原理是对视频信号（CVBS）和音频信号（Audio）进行混合和编码，然后输出，然后在显示设备内部执行一系列分离/解码过程以输出成像。由于步骤繁琐并且音频和视频混合编码会相互干扰，因此其输出质量也最差。具有这种类型的接口的监视器可以通过简单地连接有线电视信号线来直接观看有线电视。此接口在LCD电视中无处不在，并且某些可以在市场上观看电视的LCD监视器也必须具有此接口。

三、稀有端口：某些可以提供广泛连接的监视器或LCD监视器，甚至提供AV端口，组件端口和HDMI端口。让我们一起看看这些端口的用途。

AV端口

AV端口是电视上最常见的端口之一，但是在LCD监视器上却很少见。标准视频接口（RCA）：也称为AV接口，通常是一对白色音频接口和视频接口，它通常通过RCA（俗称莲花头）连接，使用时，只有带有莲花头的标准将AV电缆连接到相应的接口。 AV接口实现了音频和视频的单独传输，避免了因音频/视频混合干扰而导致的图像质量下降，但是由于AV接口仍然传输亮度/色度（Y / C）混合视频信号，因此显示设备仍然需要对图像执行亮度/颜色分离和色度解码。混合然后分离的这种过程将不可避免地导致颜色信号的损失，并且色度信号和亮度信号也将有很大的相互影响的机会。干扰会影响最终输出图像的质量。 AV仍然具有一定的生命力，但是由于Y / C混合存在不可克服的缺点，因此在某些追求视力极限的场合不能使用。

组件端口

组件端口是面向视频用户的接口。目前，您可以在某些视频工作站/编辑卡，视频设备或高端DVD播放器等上看到带有YUVYCbCrY / BY / BY标记的接口徽标。尽管标记方法和连接器形状不同，但它们均参考到分量视频端口（也称为分量视频端口）。它通常使用两个符号YPbPr和YCbCr，前者代表逐行扫描色差输出，后者代表隔行扫描色差输出。作为S-Video的高级产品，色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，从而避免了再次进行双向色差混合解码和分离的过程，并保持了色度通道最大带宽，仅需通过逆矩阵解码电路即可将三种原色信号恢复为RGB进行成像，从而最大程度地减少了视频源和显示器成像之间的视频信号通道，并避免了繁琐的传输过程。图像失真，因此色差输出的接口模式是目前各种视频输出接口中最好的一种。可以提供此接口的液晶显示器对面板和控制IC的要求很高，而且通常很昂贵。

HDMI接口

HDMI是高清多媒体接口（High Definition Multimedia）。它可以提供高达5Gbps的数据传输带宽，并且可以传输未压缩的音频信号和高分辨率视频信号。同时，在信号传输之前不需要执行数字/模拟或模拟/数字转换，这可以确保最高质量的视频和音频信号的数字传输。 HDMI传输线中集成了传统的视频传输线和音频传输线。目前，HDMI在引脚方面与DVI兼容，但使用不同的封装。与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。 HDMI支持5Gbps的数据传输速率，并且可以传输15米的距离，足以应付1080p视频和8声道音频信号。而且，由于1080p视频和8声道音频信号的要求低于4GB / s，因此HDMI仍有很大的余量。这样一来，它就可以通过一根电缆分别连接DVD播放器，和PRR。另外，HDMI支持EDID和DDC2B。因此，具有HDMI的设备具有“即插即用”功能。信号源和显示设备将自动“协商”以自动选择最合适的视频/音频格式。由于可能会更新版本的HDMI接口标准，HDMI输出设备的数量以及成本原因，因此配备HDMI LCD显示器的情况相对较少。

产品列表：

上述特殊端口通常是用作家庭多媒体中心显示设备的大型LCD。市场上主要的24英寸LCD监视器是：

BenQ FP241W配备了D-Sub，DVI-D，S-Video，AV视频端子，色差和6个视频接口的全系列。

戴尔的24英寸宽屏LCD 2407WFP提供了15针D-Sub，DVI-D（支持HDCP）和S视频等端口。

三星244T配备模拟15针D-Sub，DVI，AV，S-Video，Component和其他接口。

Sipute X24WG-Naga在提供VGA和DVI端口的同时增加了两个HDMI端口。

除了一些24英寸LCD外，还有昂贵的大屏幕LCD显示器，例如Dell 30英寸宽屏LCD 3007WFP，三星32英寸320P，三星40英寸400P，三星46英寸460P，飞利浦BDL4221V，MayaDreamWorksⅢ，MayaDreamWorksⅡ，BenQ FP301W，NEC LCD321 0、 NECLCD400 0、 NEC LCD401 0、 NEC LCD4610等。

少数1 9、 20英寸产品还配备了各种特殊接口，例如戴尔的20英寸普通屏幕LCD 2007FP，20英寸宽屏幕LCD 2007WFP，以及ViewSonic的“各种王子” N1900w / wb等。
